釉料基础属性与物理化学反应机制
釉料并非简单的表面涂层，而是由石英、长石、粘土等矿物原料在高温熔融后形成的玻璃态物质层。其核心成分二氧化硅（SiO2）作为网络形成体，决定了釉面的硬度与化学稳定性；而氧化钠（Na2O）、氧化钾（K2O）等碱金属氧化物则扮演着助熔剂的角色，降低熔融温度并影响釉面的流动性。理解这些基础化学成分的相互作用，是进行任何釉料测试的前提。不同产地和批次的天然矿物原料，其微量元素含量存在显著差异，这种微观层面的不稳定性正是陶艺创作中“窑变”现象的物理基础，也是创作者需要通过实验去捕捉和控制的变量。
在实际测试过程中，釉浆的制备工艺直接影响最终呈色与质感。球磨细度通常需控制在通过320目筛余量小于0.5%的范畴，以确保釉层均匀无颗粒感。悬浮剂如羧甲基纤维素（CMC）或氢氧化铝的添加比例，需根据釉浆的比重进行精确计算，一般建议釉浆比重维持在1.7-1.8 g/cm³之间，过稀会导致流釉或积釉，过稠则易产生剥落或针孔。这一物理状态的调整，直接关联到釉料在烧成过程中的应力分布，进而影响成品是否开裂或变形。创作者需建立严密的配比如记录习惯，精确到克甚至毫克，以便在出现意外效果时能够回溯修正。
烧成曲线与气氛控制的变量分析
烧成曲线是釉料表现的决定性因素之一，升温速率、最高温度（烧成温度）及保温时间共同构成了釉料的“命运轨迹”。对于大多数低熔釉而言，1250℃至1280℃的中温区间能较好地平衡熔融充分性与釉面光泽度。然而，若追求哑光或结晶效果，可能需要将温度降至1200℃左右，或进行特殊的二次烧成。升温阶段的氧化反应需充分，以排除坯体中的有机质和碳酸盐分解产生的气体，防止釉面出现气泡或针孔。保温阶段则赋予了釉料分子重新排列组合的时间，短时间的保温往往能保留釉料原有的流动纹理，而长时间保温则可能使釉面趋于平滑均一。
气氛控制，即窑炉内氧气含量的多少，对铁、铜、钛等呈色氧化物具有奇效。氧化气氛下，铁元素通常呈现黄褐色或红色（Fe2O3），而还原气氛下则可能呈现青绿色或黑色（FeO）。铜红釉的烧制更是气氛控制的典型案例，需要在强还原气氛下使铜离子处于低价态，才能显现出国宝级瓷器特有的红色。现代电窑虽难以像柴窑那样实现自然的落灰与复杂的气氛变化，但通过精确控制排气阀开度与燃烧比例，依然可以模拟出不同程度的氧化与弱还原环境。创作者需记录每次烧成的升温曲线数据，结合釉面实际表现，建立个人的“温度-气氛-呈色”数据库。
釉面微观结构与视觉语言表达

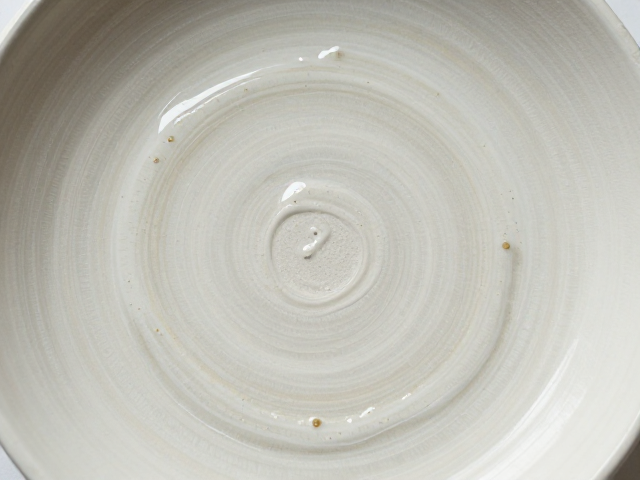

釉面的视觉语言不仅体现在色彩，更体现在其微观结构所形成的光泽、透明度与肌理。高光泽釉面依赖于致密无孔的玻璃相结构，而哑光釉则可能通过析出微晶、引入高岭土或降低碱含量来实现漫反射效果。在测试中，可以通过改变釉料配方中的氧化铝（Al2O3）含量来调控釉面的硬度与光泽，氧化铝含量过高会导致釉面难熔、发涩，过低则易流釉、失光。此外，釉料的膨胀系数需与坯体相匹配，若釉层膨胀系数大于坯体，冷却过程中釉层受拉应力，易产生惊釉或裂纹；反之，若釉层受压应力，则可能形成龟裂或剥落。
肌理效果的创造常利用釉料在熔融过程中的物理分离或气泡行为。例如，引入碳酸镁或滑石粉，在高温下分解产生气体，形成气泡釉；利用不同釉料在烧成时的相互排斥或渗透，形成流云纹或冰裂纹。这些效果并非完全不可控，而是基于对材料热力学行为的深刻理解。创作者可通过在素坯上局部施釉、多层叠釉或在釉面刻画后施釉等方式，增加釉面的层次感。每一次烧成都是一次与材料的对话，釉面的细微变化——如橘皮纹、缩釉点或星点结晶，都是材料在极端物理条件下做出的回应，捕捉这些瞬间，即是在自由开放的形式下寻找创作的灵感支点。
