高岭土与瓷土的配比逻辑
哥窑与龙泉青瓷虽同属浙南窑系，但在原料选择上存在严密的物理化学考量。高岭土因其高铝低铁的特性，成为构建瓷器骨架的核心材料。在烧制过程中，胎体需要承受1200摄氏度至1300摄氏度的高温，若完全使用低铝质的黏土，胎体极易在高温下软化、坍塌或产生严重变形。高岭土中的氧化铝含量通常保持在15%至25%之间，这种矿物结构赋予了胎体足够的耐火度和机械强度，确保了器物在窑炉中保持原本的造型。
除了支撑结构，原料中的氧化铁含量直接决定了青瓷最终的釉色基调。龙泉地区特有的瓷土矿床，经过精细淘洗和配比，能够将氧化铁控制在较低水平，从而为“青”色的呈现提供纯净的底色。高岭土的加入并非孤立存在，而是与当地特有的紫金土混合使用。这种混合比例会根据器物的类型有所调整，薄胎器物需要更高的高岭土比例以减轻重量并防止变形，而厚胎器物则可能保留更多紫金土以增加胎体的致密性和吸釉能力，这种因地制宜的原料处理是青瓷烧制的基础。

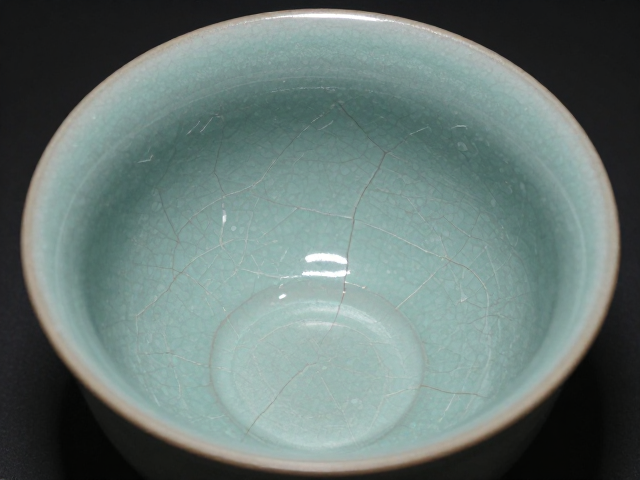

胎釉结合与开片机理
哥窑青瓷标志性的“金丝铁线”并非后期工艺修饰，而是胎釉膨胀系数差异在冷却阶段自然形成的物理现象。高岭土配比决定的胎体收缩率，必须与釉料的熔融收缩率保持微妙平衡。当窑炉温度降至临界点以下，釉层收缩速度快于胎体，胎体对釉层产生周向压应力。当应力超过釉层的抗拉强度时，釉面发生细微断裂，形成初始裂纹。哥窑的“铁线”多为深黑色，源于胎釉中铁元素在裂纹出露处的再次氧化或杂质渗入；而“金丝”则多为黄色或褐色，通常是在烧制后期或后续使用中，外界物质沿裂纹渗入并氧化所致。
龙泉青瓷虽以温润如玉、无开片或细碎开片著称，但其胎釉结合同样依赖于严密的原料计算。胎体必须足够致密，以支撑厚实的石灰碱釉。高岭土提供的铝离子能够增强硅氧四面体的网络结构，使釉层在高温下具有良好的流动性，冷却后形成玻璃质感与玉质感的统一。若胎体过松，釉层易剥落；若胎体过脆，釉层应力无法释放，易导致崩裂。这种胎釉之间的应力平衡，是青瓷达到“千峰翠色”视觉效果的关键，也是匠人在数百年实践中摸索出土料矿物特性的智慧结晶。
历史渊源与地理资源
浙南地区多山临海，地质历史上经历了复杂的岩浆活动和变质作用，形成了丰富的高岭土和瓷土矿床。龙泉大溪、上垡等地的矿脉，自古便是青瓷烧制的物质基础。南宋时期，随着政治中心南移，南方经济文化繁荣，龙泉窑迎来了鼎盛期。当时的窑工不再依赖简单的就地取材，而是开始对不同矿点的土质进行筛选和分级。高岭土的引入和应用，标志着龙泉青瓷从早期的粗瓷向精细化、艺术化方向转型，这一过程与宋代文人审美对瓷器“温润、含蓄、典雅”的追求紧密相连。
元代以后，随着海外贸易的扩张，龙泉青瓷成为重要的出口商品。为了满足海外市场对大型器物（如大盘、大罐）的需求，胎体必须更加坚固且不易变形，高岭土的使用比例进一步稳定并规范化。这一时期的考古发现显示，胎土中石英和长石的比例更加精确，高岭土作为骨架材料的作用被明确确立。历史文献与实物证据共同表明，原料的科学配比是青瓷能够跨越地理限制，成为世界陶瓷史上重要篇章的技术基石，而非单纯依靠釉色配方。
烧制核心与温度控制
青瓷的烧制是一首关于温度的诗歌，高岭土的存在使得这一过程具有了严密的节奏感。在氧化气氛下烧制时，胎体中的铁元素部分氧化，釉层呈现青绿色调。此时，窑炉内的温度曲线至关重要。高岭土的高耐火度允许窑工采用较长的保温时间，使釉料充分熔融和流平，消除针孔和气泡，达到如玉般的质感。若温度过低，釉面粗糙；若温度过高，釉层流淌过度，失去造型美感。
还原焰的使用是青瓷烧制的另一大核心。在烧制后期，窑工通过封窑口、投入松柴等方式制造缺氧环境，使釉料中的三价铁还原为二价铁，从而呈现出青翠欲滴的颜色。高岭土胎体在此过程中起到了稳定的载体作用，其低杂质特性避免了杂质在高温还原气氛下产生不良变色或气泡。这种对气氛和温度的极致掌控，结合高岭土提供的物理稳定性，共同造就了龙泉青瓷“青如玉、明如镜、声如磬”的艺术特质，体现了古代工匠对材料物理特性的深刻理解与运用。
