中温烧成阶段的还原氛围构建与碳黑吸附
中温烧成通常指陶瓷坯体在600℃至900℃之间的热处理过程，这一阶段是有机质分解、碳酸盐分解以及氧化铁等金属氧化物开始发生初步化学反应的关键期。在此温度区间，窑炉内的气氛控制直接决定了坯体的白度和后续发色的稳定性。若还原气氛不足，氧化铁会保持红色的Fe2O3状态，导致坯体发黄；而适当的还原气氛能将氧化铁转化为黑色的FeO，不仅有助于坯体洁白，还能促进坯体致密化。控制的核心在于燃料与空气的比例，需确保窑内氧气含量维持在极低水平，通常通过调节助燃风机风量或燃气压力，使不完全燃烧产生的碳黑（C）在坯体表面形成吸附层，从而抑制氧化反应。
实际操作中，中温段的还原控制需避免“硬还原”，即过强的还原气氛可能导致坯体表面产生黑心或烟熏缺陷。对于釉面砖或日用瓷，通常采用弱还原或中性偏还原气氛，重点在于排除坯体内的有机杂质和结晶水，防止因气体急剧膨胀导致坯体开裂。技术人员需密切监控排烟温度与窑压，确保窑内微正压，防止冷空气吸入破坏还原环境。通过稳定燃烧工况，使窑内CO（一氧化碳）浓度保持在适宜范围，既能实现有效的还原效果，又不会因碳黑过量堆积影响后续釉面光泽，为高温烧成奠定均匀的物理基础。
升温烧成下的还原焰深度调控与铁元素转化
进入高温烧成阶段，特别是1000℃至1300℃以上的玻化或烧结期，还原焰的控制从物理吸附转向化学转化。此时，坯体内的铁元素及釉料中的呈色离子（如铜、钴、铁等）会发生复杂的价态变化。在强还原气氛下，Fe2O3进一步被还原为FeO，FeO作为助熔剂能显著降低釉料的熔融温度，促进釉面流动和气泡排出，使瓷质更加通透。对于青花瓷或铁锈花等釉下彩产品，还原气氛的强弱直接决定了发色的青翠或深沉，若还原不足，青花易发灰、发黄，失去水墨韵味。因此，升温过程中需逐步加强还原气氛，尤其在釉料熔融初期，保持足够的还原能力以锁定呈色离子的低价态。
升温阶段的还原控制还需解决“还原峰”的时机问题。不同釉料配方对还原温度的敏感度不同，通常需要在釉料开始软化但尚未完全封闭表面气泡之前，达到最佳的还原强度。若还原过早，釉面未封闭，碳黑易渗入釉层造成脏点；若还原过晚，釉面已硬化，还原气体无法进入，导致发色不良。此外，需警惕还原过度引发的“还原晕”或釉面起泡现象，这通常源于窑内还原气氛波动过大或升温速率不均。通过精确控制烧成曲线中的升温斜率，配合窑炉各温区的喷火嘴角度和燃料分配，实现还原气氛的平稳过渡，是提升成品率、获得稳定发色的核心技术手段。

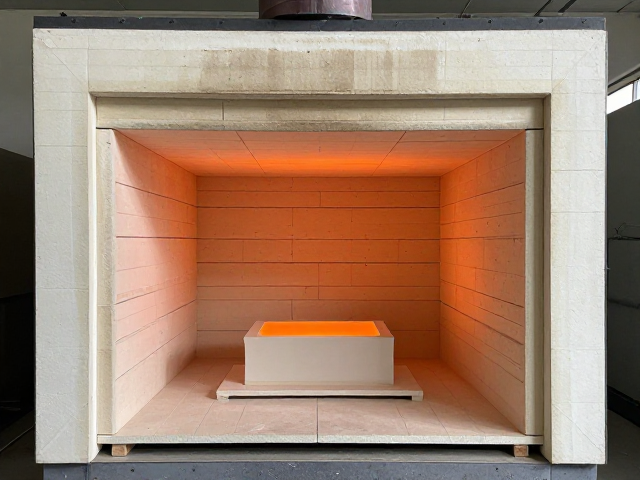

窑炉热工制度与气氛均匀性的协同优化
还原焰控制的稳定性离不开窑炉热工制度的精细匹配。窑内温度场的均匀性直接影响还原气氛的分布，若窑内存在局部高温或低温区，会导致还原反应不一致，出现色差或生熟斑。现代隧道窑或梭式窑通常配备多个温区，每个温区的燃烧系统需独立调节，以匹配坯体在升温过程中的吸热与放热规律。在升温烧成阶段，应确保窑内气流流动顺畅，避免涡流区造成气氛停滞。通过安装高精度热电偶和气体分析仪，实时监测窑内各温区的温度和气体成分（O2、CO、CO2），利用数据反馈动态调整燃烧参数，是实现气氛精准控制的基础。
气氛均匀性还受装载方式和窑具状态的影响。坯体在窑内的排列方式决定了热气流的通道，合理的码坯间距有助于还原气体均匀渗透至坯体表面。同时，窑具（棚板、支钉）的清洁度及使用寿命会间接影响还原效果，积碳过多的窑具可能在高温下释放杂质，干扰釉面反应。因此，定期清理窑具、检查燃烧嘴喷嘴是否堵塞或变形，确保燃料雾化效果，是维持还原焰稳定的日常维护重点。通过优化烧成曲线中的保温环节，延长还原气氛的作用时间，使坯体内部化学反应更加充分，从而减少因热应力或化学不均导致的变形、开裂等缺陷，显著提升整体成品率。
