理解日用陶瓷开片裂纹的修复逻辑
日用陶瓷在长时间使用或受到外力冲击后，器身常会出现不规则的裂纹，这种开片现象不仅影响美观，若裂缝较深还可能造成渗漏或细菌滋生。传统的修补方式如强力胶粘合往往痕迹明显且不耐高温，而金缮（Kintsugi）作为一种源自东方传统的修复技艺，利用天然大漆与金粉或金箔，将裂纹转化为器物独特的装饰线条。这种方法并非掩盖瑕疵，而是通过接纳残缺，赋予破损器物新的生命与美学价值，其核心在于对裂缝的精准填补与表面打磨，使修复处既坚固耐用又具备艺术美感。
金缮修复并非简单的粘合物理过程，而是一套严密的材料处理与工艺执行体系。修复者需要识别裂纹的走向、深度以及陶瓷的吸水性，从而决定大漆的调配比例和填充次数。天然大漆具有良好的粘合力与耐水性，干燥后会形成坚硬如石的保护层，再辅以金粉点缀，既解决了实用功能问题，又提升了器物的视觉层次。这种修复方式适用于茶杯、碗碟、花瓶等日常高频使用的陶瓷器皿，且修复后的器物具备耐高温、耐腐蚀的特性，可正常进入洗碗机清洗（建议轻柔模式）及微波加热，兼顾了生活实用性与文化审美。

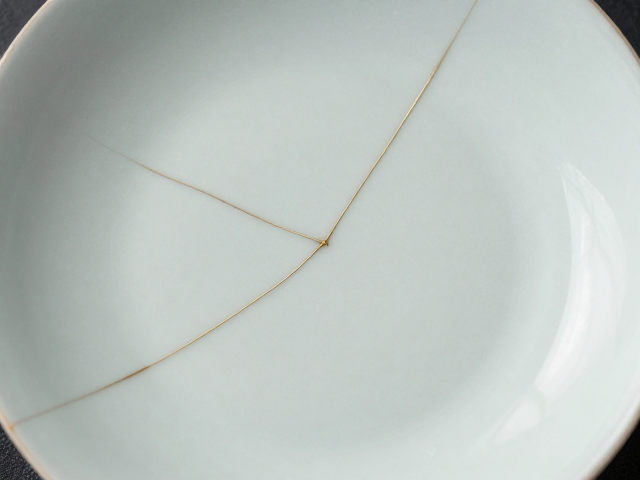

修复前的准备与裂纹清理
开展金缮修复前，必须确保工作环境的清洁、干燥且无风，因为天然大漆对湿度和温度较为敏感，适宜的环境能加速漆膜的固化并保证最终光泽。工具准备包括不同目数的砂纸（从400目到2000目）、小毛笔、刮刀、棉花球、无水乙醇以及关键材料——天然生漆和稀释剂。在操作初期，需仔细检查裂纹内部，使用软毛刷清除灰尘，再用无水乙醇擦拭裂缝区域，确保无油污、水分或旧胶残留，这一步骤直接决定了大漆与陶瓷本体的附着力，若清理不净，后续修复极易出现脱落或发黑现象。
对于较深的裂纹，在清理后需进行初步的固定处理。可以使用细牙签蘸取少量混合了瓦粉（或陶瓷粉末）的大漆，轻轻填入裂缝中，这一步称为“补欠”，旨在填补空缺，防止后续涂漆时材料流失。填充时需略微高出器表，因为大漆固化后会有一定收缩。若裂纹较为细碎，需先用棉签蘸取稀释过的大漆，顺着裂纹走向轻轻涂刷，让漆液渗透至裂缝深处，待其半干固化后，形成基础的连接层。这一过程切忌急躁，需严格遵循大漆“阴干”的特性，通常在温湿度控制在70%-80%、温度20-25摄氏度的密闭箱体内静置24-48小时，直至漆面完全硬化。

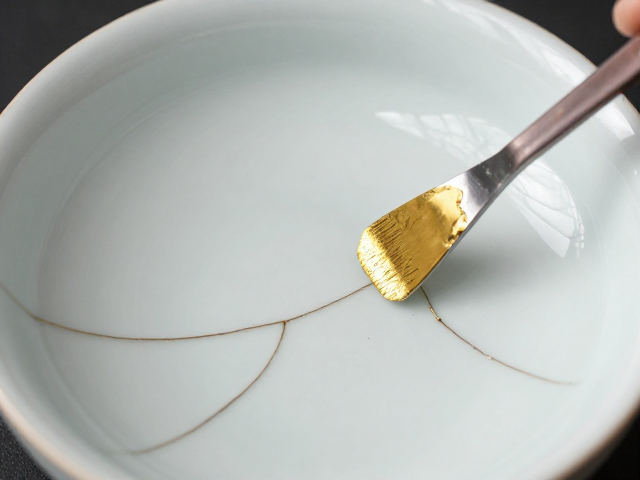

核心修复步骤：涂漆与贴金
当基础填补层完全固化并打磨平整后，即可进入核心的涂漆与贴金阶段。使用细毛笔蘸取浓稠的生漆，严格覆盖在裂纹路径上，确保漆层完全包裹裂缝边缘，形成平滑的过渡。涂漆时需保持手部稳定，避免漆滴堆积，每一层漆膜都必须经过充分的阴干和精细打磨。打磨时使用高目数砂纸沾水轻轻擦拭，去除漆面毛刺，直至触感光滑如镜。此过程可能需要重复多次，每一次涂漆前都要确认前一层漆已彻底干燥，否则会导致漆层发黏、无法硬化，影响最终成品的硬度与美观度。
在漆膜完全固化并经过精细打磨后，即可进行贴金装饰。将金粉或金箔均匀撒在未完全干透的漆面上，或使用极细的毛笔蘸取金粉与稀释剂的混合液，轻轻涂抹在裂纹处。金粉与漆液的结合需要精准的时间控制，过早涂抹会导致金粉下沉发暗，过晚则附着力不足。贴金完成后，需再次放入阴干箱中静置，让金粉与漆层充分融合。待完全干燥后，用柔软的棉布轻轻擦拭表面，去除多余浮粉，此时裂纹将呈现出流光溢彩的金线效果，与陶瓷原本的釉色形成鲜明对比，既强化了结构的完整性，又赋予了器物独一无二的视觉焦点。
后期养护与注意事项
修复完成的金缮器物在日常使用中需遵循一定的养护原则，以延长其使用寿命并保持光泽。虽然大漆固化后具备优异的耐水耐温性能，但仍建议避免长时间浸泡在强酸强碱溶液中，或使用钢丝球等硬质清洁工具用力刷洗修复部位。日常清洗建议使用中性洗涤剂和海绵轻柔擦拭，清洗后立即擦干，避免水渍长期停留。对于高频使用的茶壶或茶杯，随着使用时间推移，金线部分可能会因摩擦逐渐变暗，这是正常现象，可通过定期用棉布蘸取少量橄榄油或专用护理蜡轻轻擦拭进行保养，可恢复其温润的光泽。
若修复过程中发现漆层出现气泡、开裂或金粉脱落，通常是因为环境湿度不适、漆层未干透或打磨过度所致。轻微的气泡可用细砂纸打磨平整后重新补漆，而结构性开裂则可能需要重新清理后从基础步骤开始修复。金缮修复是一项需要耐心与细致的工艺，初学者建议先从裂纹较小、形状简单的器皿入手，逐步掌握大漆的干燥特性与操作手法。通过不断的实践与调整，修复者不仅能掌握修复技巧，更能体会器物从破损到重生的过程，这种对物器的尊重与呵护，正是金缮技艺在当代生活中得以传承与发展的根本原因。
