擀泥杖的物理特性与发力逻辑
擀泥杖并非普通的圆柱体，其直径与重量分布直接影响泥料在受力下的延展性。传统手工制作的竹制或木制擀泥杖，通常直径在3至5厘米之间，长度约30至40厘米，这种尺寸设计符合人体工学，便于手掌贴合施力。使用时，杖身需保持与泥板表面的绝对平行，避免倾斜导致底部厚度不均。
发力过程讲究“轻入深推”。初始接触时力度要极轻，随着杖身向前滚动，手腕逐渐下沉，利用身体重心的前移带动泥料延展。这种手法能确保泥层从中心向四周均匀铺开，减少因局部应力过大而产生的隐性裂纹。对于高收缩率的陶土，如某些红陶或紫砂泥料，需更频繁地停顿检查，防止过度延展导致坯体塌陷。

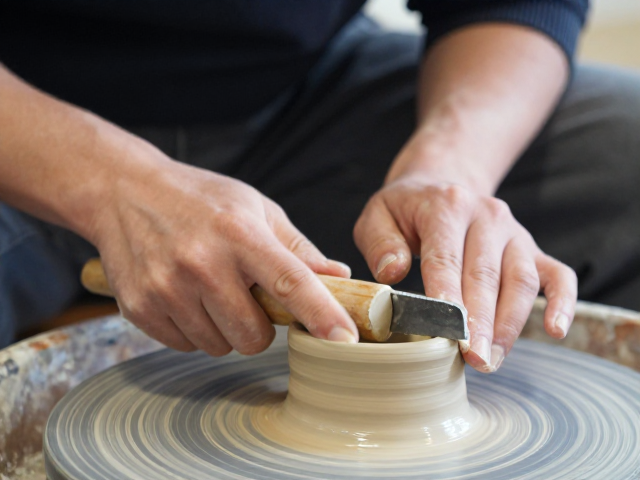

修坯刀的角度控制与刃口处理
修坯刀的刃口角度通常保持在15至30度之间，这个区间能在切削效率与耐用性之间取得平衡。刀刃在使用前需保持锋利且无崩口，钝刀容易拉扯泥料纤维，破坏坯体表面的致密度。操作时，刀背需紧贴手掌根部，通过拇指与食指控制刀尖的前后位置，而非依靠手腕的大幅度摆动。
切削底足时，刀具与泥板平面的夹角需控制在30度左右。过大的角度会导致切削面粗糙，留下明显的刀痕；过小的角度则容易切入过深，造成底足过薄易碎。每一次切削都应形成连续的薄片，观察泥屑的形态，若泥屑呈粉末状而非卷曲片状，提示刀刃角度或湿度可能不适，需及时调整。
底足厚度的标准化测量
底足厚度没有绝对的唯一标准，但需遵循“上厚下薄”的结构力学原则，以确保烧制过程中的稳定性。一般日用器皿的底足厚度控制在1.5至3毫米之间，具体数值取决于器皿的高度与重量。过厚的底足会增加整体重量，且在烧制后期容易因受热不均产生变形；过薄则可能在干燥过程中因水分流失过快而开裂。
使用卡尺进行测量是确保精度的必要手段。在修坯过程中，每隔几分钟需对底足不同方位进行多点测量，记录数据变化。对于直径超过15厘米的器皿，底足中心与边缘的厚度差异应控制在0.5毫米以内。这种精细化控制能显著提升成品率，避免因底部受力不均导致的开裂或歪斜。
湿度监测与干燥速率管理
泥料在修坯阶段的含水量直接影响切削效果与最终强度。理想的操作湿度通常在12%至15%之间，这一区间内的泥料既具备足够的可塑性，又能保持一定的刚性以支撑自身重量。湿度过高会导致泥料粘刀，切削面发粘，难以形成光滑平整的底足；湿度过低则会使泥料变脆，切削时易产生崩茬。
观察泥料表面的光泽变化是判断湿度的直观方法。当坯体表面失去水光，呈现哑光状态时，表明水分已适度蒸发，此时进行修坯可获得最佳的切削效果。若环境湿度较大，需延长晾坯时间，必要时可使用风扇加速空气流通，但需避免直吹导致局部干燥过快引发开裂。
常见缺陷的成因与修正
底足不平是修坯中常见的问题，通常由擀泥时受力不均或修坯时刀具角度不稳定造成。修正时需重新审视擀泥步骤，确保每次推拉的距离和力度一致。若已出现轻微不平，可使用细砂纸或磨石在湿态下进行微调，但需注意不可过度打磨，以免破坏坯体结构。
底足开裂多因干燥速率过快或泥料中杂质过多引起。预防措施包括在修坯后立即用湿布覆盖坯体，减缓水分蒸发。若发现细微裂纹，可用同种泥浆填补，再用修坯刀轻轻刮平。对于结构性裂纹，则需报废处理，不可强行修补，因为这会在烧制过程中扩大裂纹，导致成品报废。
