还原焰中针孔缺陷的物理成因解析
乐烧工艺在快速加热与极短的冷却周期中，釉料内部的气体逸出过程受到严峻挑战。当窑内处于强还原气氛时，碳元素与釉料中的金属氧化物发生剧烈反应，产生大量二氧化碳或一氧化碳气体。若升温速率过快，釉面尚未完全熔融形成致密的玻璃相，这些气体便无法顺利排出，最终被封存在釉层内部。随着温度进一步升高，气体膨胀加剧，一旦釉面局部破裂或排气通道受阻，便会形成肉眼可见的针孔或气泡缺陷。
此外，陶土胎体本身的透气性与含水率也是关键变量。乐烧常选用含铁量高、颗粒较粗的陶土，若坯体在入窑前干燥不彻底，残留的水分在高温下瞬间汽化，会与还原气氛产生的气体叠加，形成排气压力。这种双重气体源在釉料熔融初期极易造成表面张力失衡，导致釉液无法完全覆盖针孔边缘。工匠需精确计算从室温到最高温（通常在800℃至900℃之间）的升温曲线，确保坯体结构稳定，避免因内部应力释放不均而引发结构性针孔。
釉料配方与施釉手法的协同影响
釉料中的碳酸盐、硫酸盐等有机物或无机盐在高温分解时会释放气体，若配方中此类成分比例过高，而釉层施涂过厚，气体排出路径过长，针孔概率显著增加。传统乐烧釉料多基于长石、石英和草木灰配制，草木灰中富含钾、钙元素，其熔融特性虽能带来独特的流动感，但若颗粒粗细分布不均，细粉过多会导致釉层致密性下降，粗颗粒则形成微观空隙，成为气体滞留的温床。因此，釉料的过筛目数需严格控制，通常建议通过80-100目筛，以确保釉浆的细腻度与流动性平衡。
施釉时的厚度控制直接决定了针孔的生成几率。过厚的釉层在还原焰中难以获得足够的流动性来流平并消除气泡，而过薄的釉层则可能因覆盖不均，暴露出土坯表面的微孔，导致气体从胎体侵入釉层。实际操作中，工匠常采用多次薄涂的方式，既保证了釉面的均匀覆盖，又提供了气体逐步排出的时间窗口。此外，釉浆的浓度需适中，过稀的釉浆在干燥过程中易产生裂纹，这些裂纹在烧制时可能成为气体聚集点，进而演变为针孔缺陷。

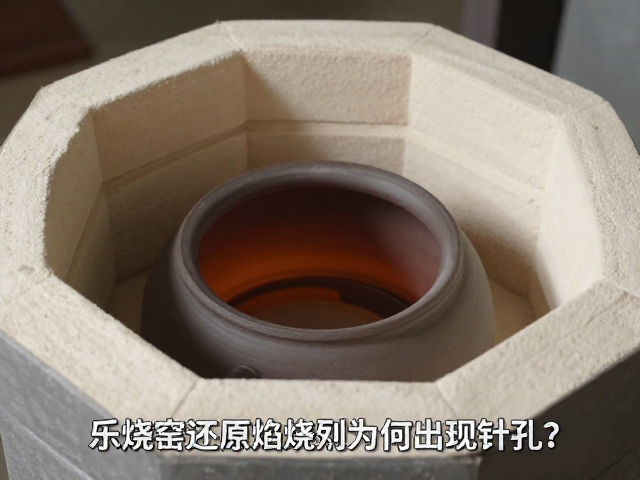

窑炉环境与操作细节的隐性干扰
乐烧窑炉的密封性与通风设计对还原气氛的稳定性至关重要。若窑体存在细微裂缝或烟囱排烟不畅，会导致氧气意外渗入，破坏还原环境的连续性。这种不稳定的气氛波动会使釉料中的金属氧化物还原不充分，影响釉面的光泽度与致密性，进而加剧针孔的产生。同时，燃料（如木柴、稻草、纸张）的燃烧状态直接影响火焰的洁净度。若燃料含有较多杂质或未完全干燥，燃烧产生的烟尘和未燃尽颗粒可能附着在坯体表面，阻碍釉料与胎体的结合，形成局部缺陷。
装窑方式也是不可忽视的操作细节。坯体之间的间距过小，会导致热量分布不均，局部温度过高或过低，影响釉料的熔融状态。若坯体堆叠不当，接触点可能因高温软化而粘连，导致气体无法从接触面逸出，形成所谓的“粘连孔”或针孔。此外，出炉时的冷却速度过快，釉面急冷收缩，若内部仍有微量气体未完全排出，会在釉层表面形成微小的凹陷。因此，工匠需根据窑炉结构和燃料特性，灵活调整装窑密度和出炉时机，以最大限度地减少针孔缺陷的发生。
