陶瓷材料的热膨胀与微观结构演变
陶瓷材料在烧结过程中经历复杂的物理化学变化，其核心难点在于晶粒生长与致密化过程中的体积收缩。氧化铝、氧化锆等常见陶瓷基体在高温下会发生显著的相变，例如氧化锆在950°C左右会发生单斜相与四方相的转变，伴随约3-5%的体积膨胀，这种微观结构的剧烈重组若控制不当，极易在宏观上表现为翘曲或开裂。材料的热膨胀系数（CTE）决定了其在温度梯度下的应力分布，氧化铝的CTE约为8.5×10⁻⁶/°C，而碳化硅仅为4.9×10⁻⁶/°C，这种差异使得不同材质在快速升降温时产生的内应力截然不同，直接影响了最终制品的几何稳定性。
为了应对变形难题，必须深入理解原料颗粒分布与成型工艺对最终密度的影响。干压成型或等静压成型得到的坯体，若密度均匀性不足，在烧结过程中不同区域的收缩速率会出现差异，形成内部应力集中点。实际生产中，通常要求坯体密度控制在理论密度的65-75%之间，过低的初始密度会导致烧结驱动力过大，引发剧烈收缩和变形；而过高的预压密度则可能阻碍气体排出，导致气泡残留，进一步削弱结构完整性。通过优化颗粒级配，减少大颗粒间的空隙，可以有效降低烧结过程中的非均匀收缩，为后续的高温定型奠定基础。
窑炉温度场的均匀性控制策略

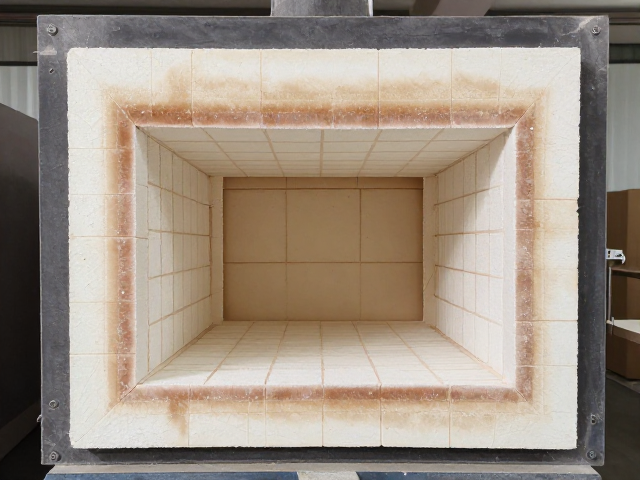

窑炉内部的热场均匀性是决定陶瓷制品尺寸精度的关键外部因素。在实际高温窑炉运行中，加热元件（如硅碳棒、硅钼棒或电阻丝）的老化不均、气流循环死角以及装载方式不当，都会导致炉膛内存在超过±5°C的温差。对于高精度结构陶瓷而言，局部过热会加速该区域的晶粒异常长大，导致收缩率增加，从而引起翘曲。因此，采用多区独立控温系统，结合动态PID算法实时调整各加热区功率，是维持热场稳定的有效手段。现代窑炉通常配备高精度热电偶阵列，用于监测炉顶、炉底及侧壁的温度分布，确保工作温区内的温差控制在±3°C以内。
气流动力学设计在均匀化热场中扮演着不可替代的角色。强制对流加热技术通过优化风扇位置和风道结构，促进热空气在炉膛内的强制循环，消除冷区。例如，在辊道窑或推板窑中，采用多层挡板和导流板可以引导高温烟气均匀覆盖制品表面，避免局部热冲击。此外，窑具（棚板）的材质选择与平整度也至关重要，石英玻璃或高纯氧化铝棚板具有优异的高温抗蠕变性能，能减少长期高温下的弯曲变形，进而避免因棚板不平导致的陶瓷制品错位和受力不均。
烧结制度与冷却速率的精准调控
烧结过程中的升温曲线设计需严格匹配材料的相变动力学。对于含有氧化锆的陶瓷，在500-1000°C区间设置保温平台，有助于消除成型应力并促进相变平稳过渡，避免因相变应力突变导致的开裂。在达到最高烧结温度（如氧化铝通常在1600-1700°C）时，保温时间的控制直接影响晶粒尺寸和致密度。过长的保温时间会导致晶粒过度生长，降低材料强度并增加变形风险；而过短的保温则会导致致密化不完全。精确的热工制度通常需要通过DSC（差示扫描量热法）等热分析手段确定最佳工艺窗口，确保在获得预定微观结构的同时最小化热应力积累。
冷却阶段的速率控制同样会引发变形，尤其是对于具有马氏体相变特征的陶瓷材料。快速冷却会导致表面与心部产生巨大的温度梯度，引发热应力，可能导致制品表面出现微裂纹或整体扭曲。在实际操作中，采用分段冷却策略，特别是在相变温度区间附近降低冷却速率，允许应力通过蠕变机制释放，是防止变形的有效措施。此外，冷却过程中的气氛控制也不容忽视，某些陶瓷在还原气氛下冷却可能发生成分偏析，影响尺寸稳定性。因此，根据材料特性选择合适的冷却曲线，并配合出炉后的自然退火或受控降温，是保证最终产品几何精度的必要环节。
