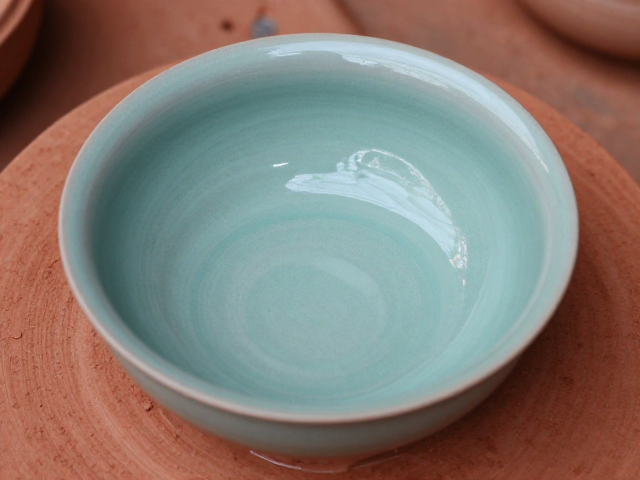

红泥胎骨与青瓷釉料的化学共生
景德镇青瓷的魅力往往源于其独特的“白胎青釉”或“灰白胎青釉”的视觉反差，而红泥烧制工艺则是打破这一常规，赋予器物深沉内敛气质的关键变量。红泥主要产自景德镇及周边高岭土矿区的深层土壤，富含氧化铁成分，这使得胎体在经过高温还原焰烧制后，呈现出从浅褐到深褐的色泽，这种胎色与青瓷釉面的结合，形成了类似“铁骨冰肌”的视觉张力。在传统的青花瓷或白瓷生产中，红泥并非主流选择，但在仿宋青瓷或单色釉的创作中，红泥因其细腻的质地和稳定的收缩率，成为许多匠人追求古朴韵味的首选材料。
这种工艺的核心在于胎釉配方的精准计算。红泥中的氧化铁含量会直接影响釉面的呈色稳定性，若胎体含铁量过高，极易在釉面形成“火石红”或黑斑，影响整体洁净度；反之，若经过精细淘洗与陈腐处理，控制铁元素在临界值，则能激发出土锈色般的温润质感。匠人通常会将红泥经过反复沉淀、过筛，再配合当地特有的瓷石，调整氧化铝与二氧化硅的比例，确保胎体在1280摄氏度至1300摄氏度的高温下不发生变形或开裂。这种对原材料物理性质的极致把控，是青瓷釉色得以均匀流淌、光泽柔和的基础条件。
还原焰中的釉色微观演变
青瓷的釉色并非静止的色彩，而是硅酸盐在高温下熔融流动的动态结果。在景德镇的传统柴窑或现代气窑烧制过程中，气氛控制决定了釉面最终的“灵魂”。当窑内氧气含量降低，形成还原气氛时，釉料中的氧化铁（Fe2O3）被还原为氧化亚铁（FeO），这一化学变化使得釉色从黄褐色转变为青绿色。红泥胎体本身的颜色较深，在还原气氛下，釉层与胎体交界处的铁元素会发生微扩散，形成一层淡淡的晕染效果，这种自然形成的过渡色，是人工彩绘无法替代的微妙韵味。
釉料的厚度与烧制温度曲线的配合，决定了青瓷是呈现“雨过天青”的淡雅，还是“梅子青”的深沉。对于红泥烧制的青瓷，匠人常采用多次施釉的方式，每层釉料厚度控制在0.5毫米至1毫米之间，通过阶梯式升温，让釉面充分玻化。在降温阶段，快速冷却有助于保持釉面的玻璃质感，而缓慢冷却则可能增加釉面的哑光效果。这种对热工制度的精确计算，使得每一批次、甚至同一窑位的不同器物，都能呈现出独一无二的光影变化，这种不可复制性正是手工青瓷区别于工业制品的核心特征。
开片纹理与岁月包浆的自然哲学

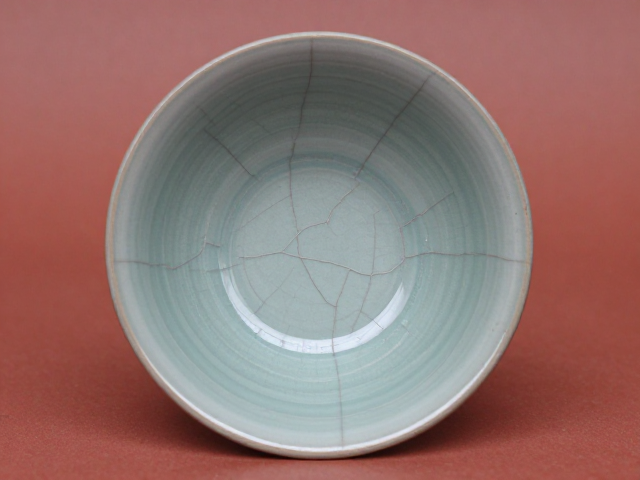

青瓷表面的开片（裂纹）并非瑕疵，而是釉层与胎层在冷却过程中因收缩系数差异而形成的自然纹理。红泥胎体的收缩率与青瓷釉层存在特定的物理差值，在降温过程中，釉面产生细微应力，进而形成冰裂纹、鱼鳞纹或牛毛纹。这些纹理在初期可能肉眼难辨，但随着使用时间推移，茶水中的茶碱、矿物质渗入裂纹深处，逐渐氧化变色，形成深浅不一的“金丝铁线”效果。这种经过时间沉淀的“养瓷”过程，使得器物表面逐渐形成温润的包浆，光泽内敛而不刺眼，体现了东方美学中“天人合一”的哲学思考。
在景德镇的当代青瓷创作中，匠人们开始尝试通过调整釉料中的氧化锌、氧化镁等助熔剂的比例，人为控制开片的形态与密度。例如，增加氧化锌含量可以细化开片，形成细密如网的“百圾碎”；而调整胎釉结合部的工艺，则可引导裂纹呈现不规则的大块状，模拟古瓷的沧桑感。这种对微观物理变化的干预，并非追求完美的工业标准，而是追求一种带有偶然性的艺术表达。每一道裂纹的走向，都是窑火与泥土在特定温度、湿度、气氛下共同书写的自然日记，记录了器物诞生那一刻的环境参数与物理博弈。
器型设计与釉面光影的互动关系
器物的造型直接影响釉面在烧制过程中的流动轨迹和最终的光影效果。景德镇青瓷讲究“因型施釉”，不同的器型需要匹配不同的釉层分布。例如，在创作玉璧式盘或宽腹碗时，釉料容易在底部堆积形成厚重的“釉泪”，这种堆积处色泽更深，边缘处较薄呈透明状，形成丰富的色彩层次。而对于线条挺拔的花器或笔筒，匠人需严格控制釉料的粘度，防止其在垂直面流淌过度导致变形。红泥胎体的支撑力相对较弱，因此在设计薄胎器物时，需特别注意器壁的厚度均匀性，以确保在高温下能承受釉层的重力而不塌陷。
光影在青瓷表面的反射与折射，是评估其工艺水准的重要维度。优质青瓷要求釉面平整如镜，无明显橘皮纹或针孔。在自然光下，釉面应呈现出如玉般的半透明质感，光线穿透釉层后，被红泥胎体吸收部分光谱，再经釉层散射，最终形成柔和、均匀的视觉感受。匠人在打磨和抛光环节极为谨慎，通常仅在出窑后进行极轻微的物理抛光，以保留釉面的原始微观结构。这种对光影质感的极致追求，使得青瓷在不同角度、不同光线下能变幻出丰富的视觉层次，从深邃的墨绿到清透的淡青，光影的流动赋予了静物以生命感。
