透明釉的基础构成与助熔剂的核心角色
手工茶具表面的玻璃质感，源于釉料中氧化物在高温熔融后形成的非晶态固体结构。透明釉之所以能呈现清澈通透的视觉效果，关键在于其成分中缺乏遮盖力强的金属氧化物，如氧化铁或氧化钴，从而让胎体的纹理与色彩得以直接显现。在这一体系中，助熔剂扮演着降低熔点、促进玻璃相形成的关键角色。常见的助熔剂包括长石、石灰石、方解石以及各类硼砂化合物，它们通过提供钙、镁、钾、钠或硼等金属离子，改变釉料的粘度与表面张力，最终决定釉面是呈现哑光、丝绸光还是高亮光泽。
助熔剂的种类直接影响了釉料在窑炉中的流动性与最终的光学表现。以钙为主助熔剂的釉料，通常具有较高的化学稳定性和较好的硬度，但若配方中氧化钙比例过高，可能导致釉面出现失透或针孔现象。相比之下，以硼为基的助熔剂能显著降低熔融温度，使釉面更加平滑细腻，光泽度通常更高，适合制作需要高透明度的薄胎茶具。工匠在调配配方时，必须精确计算助熔剂的比例，因为微小的偏差都会导致釉面在冷却过程中应力分布不均，进而影响最终的光泽表现。
不同助熔剂对光泽度的具体影响机制
钙基助熔剂在传统陶瓷中应用广泛，其形成的釉面通常具有温润如玉的质感，光泽度多集中在柔光至中亮之间。在1200°C至1250°C的还原焰或氧化焰烧制环境下，钙长石或石灰石分解产生的游离氧化钙能与二氧化硅结合形成硅酸钙晶体。如果冷却速度控制得当，这些晶体细小且分布均匀，釉面会呈现出柔和的光泽；反之，若晶体过大或釉层过厚，光线在内部发生散射，釉面则会显得浑浊或暗淡。这种特性使得钙基透明釉非常适合追求古朴、内敛风格的手工茶具。
硼基助熔剂则倾向于赋予釉面更高的折射率和更强的玻璃感。硼砂或硼酸锌在较低温度下即可形成流动性较好的玻璃相，这使得釉面在冷却时能形成极其致密且光滑的表面，减少光线散射，从而产生类似玻璃的高亮光泽。然而，硼釉对烧成温度的控制要求极为苛刻，温度稍低会导致釉面未完全熔融而发雾，温度过高则可能引起釉层流淌甚至粘匣。因此，使用硼基配方制作透明釉时，工匠需依赖严密的窑温曲线监控，以确保釉面达到预期的明亮通透效果。

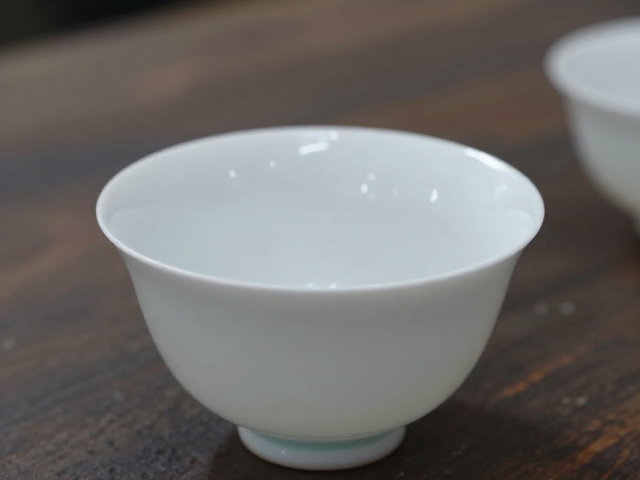

配方平衡与烧成工艺对最终效果的调控
除了助熔剂的种类，釉料中二氧化硅与氧化铝的比例也是决定光泽的关键因素。二氧化硅作为玻璃形成体，提供釉面的硬度和透明度；氧化铝则作为网络稳定剂，增加釉料粘度，防止釉层过度流淌。在透明釉配方中，若氧化铝含量过低，釉料在高温下粘度不足，容易流失且光泽难以稳定；若氧化铝过高，釉料熔融不充分，表面粗糙，导致哑光或无光效果。因此，配方设计需要在助熔剂的促熔作用与氧化铝的稳流作用之间找到最佳平衡点，通常透明釉的SiO2含量保持在60%-70%之间，Al2O3含量控制在10%-15%左右。
烧成过程中的升温曲线与冷却制度会进一步固化助熔剂带来的光泽特征。快速冷却有助于保持釉面的高光泽，因为快速降温能抑制晶体生长，使釉面保持非晶态的玻璃结构；而缓慢冷却可能促使微小晶体析出，使光泽变得柔和或呈现哑光质感。对于手工茶具而言，窑炉内的气氛（氧化或还原）也会影响助熔剂中金属离子的价态，进而微调光泽表现。例如，还原气氛可能使釉面中的微量铁元素呈现青色，同时改变釉面的光学反射特性。工匠需结合当地窑炉特性，通过多次试片调整配方与烧成参数，才能稳定复现理想的透明釉面光泽。
