金缮的核心哲学与材料准备
金缮并非单纯的修补工艺，而是一种基于“残缺即美”的东方美学实践。它不试图掩盖器物原本的裂痕或缺口，而是通过天然大漆的黏合性与贵金属的光泽，强化断裂处的视觉张力，使破损成为器物历史的一部分。这种修复方式尊重物质的无常变化，将破碎转化为一种完整的艺术表达，体现了对器物生命周期的深层理解。
进行金缮修复前，需精心准备核心材料。基础工具包括高纯度生漆（未经脱漆处理）、瓦灰（研磨细腻的瓷土粉末）、竹签、刮刀以及不同目数的砂纸。粘合剂通常使用生漆混合瓦灰制成的漆灰，其比例需根据湿度和温度微调。贵金属材料可选用金粉、银粉或铂金粉，其中金粉因色泽沉稳且抗氧化性强，常作为首选。所有工具必须保持干燥洁净，避免水分干扰生漆的固化反应，这是确保修复结构稳定的物理基础。

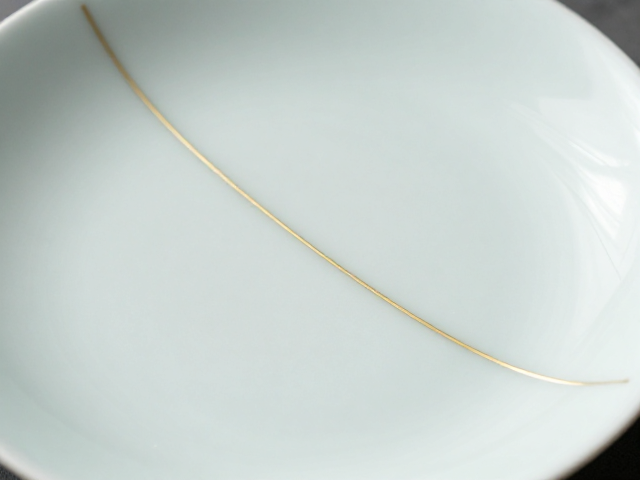

瓷盘缺口的清洁与粘合定位
修复的第一步是对破损部位进行严密的清洁与预处理。使用无水乙醇轻轻擦拭缺口边缘，去除油污与灰尘，随后用细砂纸轻微打磨断口表面，增加粗糙度以提升附着力。若缺口较大，需先拼接碎片，确保断面完全贴合，无错位或缝隙。这一过程需要极大的耐心，任何微小的倾斜都可能导致最终修复面的不平整，因此建议借助放大镜观察接缝处的密合情况，必要时使用夹具固定，等待漆液初步定型。
粘合过程中，漆灰的涂抹技巧至关重要。将生漆与瓦灰按比例混合成糊状，用竹签蘸取后填入裂缝或缺口处，需确保填充物略高于原始表面，以预留后续打磨的空间。涂抹时要单向推进，避免产生气泡或空洞。完成后，将器物放入恒温恒湿的“阴干箱”中，理想环境为温度20-25摄氏度，相对湿度75%-80%。生漆的固化依赖漆酶对湿度的催化，环境过干会导致漆膜发白或无法硬化，过湿则可能引起霉变，因此环境控制是决定修复成败的关键变量。

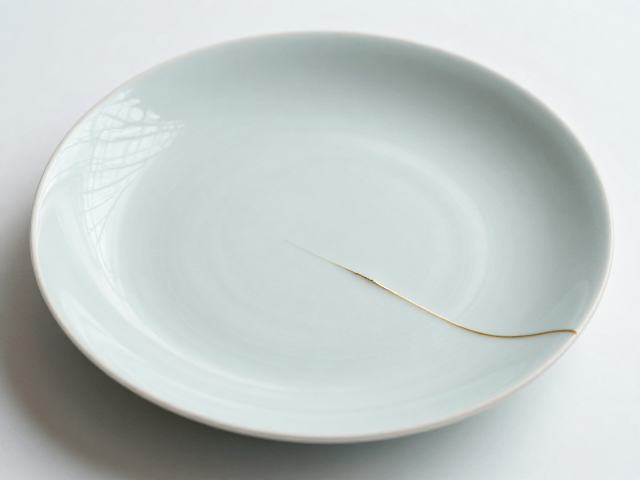

打磨平整与表面精细处理
待漆灰完全固化后，需进行严密的打磨工序，这是决定金缮最终质感的核心环节。使用从400目到2000目递增的砂纸，配合少量水进行湿磨，逐步去除多余的漆灰，直至修复区域与瓷盘表面平滑过渡，触感无阶梯感。打磨时需力度均匀，避免用力过猛破坏底层结构或磨穿瓷釉。每更换一次目数砂纸，都需彻底清洁表面残留的漆屑，确保下一道工序的纯净度。这一过程漫长且枯燥，但细腻的打磨是后续金属粉末能够均匀附着的前提。
表面处理阶段涉及金属粉末的施加与固定。在打磨至规定光洁度的漆面上，均匀涂刷一层薄漆作为底油，随后撒入金粉或银粉。可使用软毛刷轻轻扫去多余粉末，或用棉球轻压使金属颗粒嵌入漆面。对于复杂曲线或凹陷处，可采用“莳绘”技法，将金属粉末与漆液混合后精细描绘。施加金属层后，再次放入阴干箱固化。此时，金属光泽与深色漆面形成强烈对比，初步显现出土与金交融的视觉美感，为最终的抛光奠定物质基础。

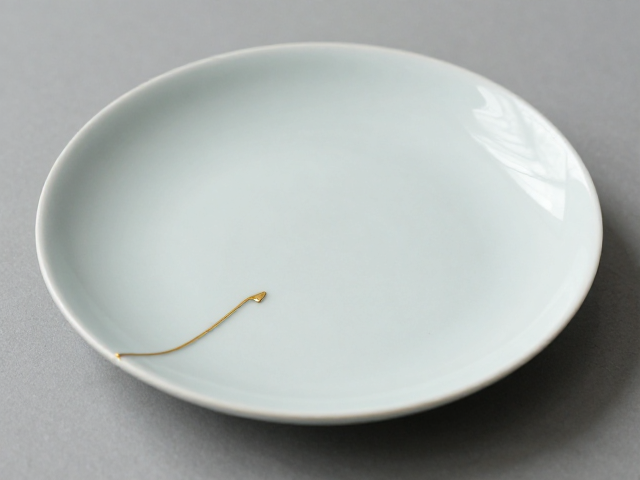

最终抛光与美学呈现
最终抛光旨在提升修复区域的光泽度与耐用性，使金属层与漆面融为一体。使用鹿皮布或高目数抛光纸，对修复处进行反复轻柔擦拭。对于高光需求，可定期涂抹天然木蜡油或专用抛光剂，通过摩擦生热使表面形成致密保护膜。抛光过程中需仔细观察光线反射，确保无哑光死角或颗粒凸起。这一步骤不仅提升了视觉美感，更增强了修复层的抗磨损与防潮性能，使金缮部分能够像原始瓷釉一样经受日常使用。
完成抛光后，金缮瓷盘呈现出独特的艺术效果：深邃的漆色线条如闪电般贯穿盘面，金色点缀其间，既标示了曾经的破碎，又彰显了修复后的坚韧与华丽。这种美学表达超越了实用功能，成为器物叙事的一部分。观察修复处在不同光线下色泽的细微变化，能更深刻理解金缮工艺中“物哀”与“侘寂”的精神内核。每一件金缮作品都是独一无二的，其价值在于对残缺的接纳与升华，而非对完美的复刻。
