淋釉工艺中金属光泽釉的呈色机理与关键控制点
金属光泽釉的核心在于釉料配方中氧化铁、氧化铜或氧化钴等金属氧化物在还原气氛下形成的微小金属颗粒或尖晶石结构。当这些微粒在釉面高度集中并排列整齐时，光线照射其表面会发生强烈的镜面反射，从而呈现出类似金银或铜器的质感。这一物理现象要求釉层在熔融状态下具备极高的流动性均匀性，同时冷却过程中必须严格控制降温曲线，防止金属相析出不均导致光泽暗淡或出现黑斑。
实际操作中，釉液的粘度与固含量是决定淋釉厚薄均匀的关键。过稀的釉液容易导致流挂，破坏金属层的连续性；过稠则难以形成致密光滑的表面，影响光泽度表现。通常需要将釉浆比重控制在2.3-2.5 g/cm³之间，并通过高速搅拌确保金属氧化物充分分散。此外，施釉环境的湿度也会显著影响釉层状态，高湿度环境下釉面易产生针孔或橘皮现象，进而削弱金属光泽的纯净度，因此车间相对湿度建议维持在50%-60%的区间。
淋釉桶的材质特性与结构设计对施釉效果的影响

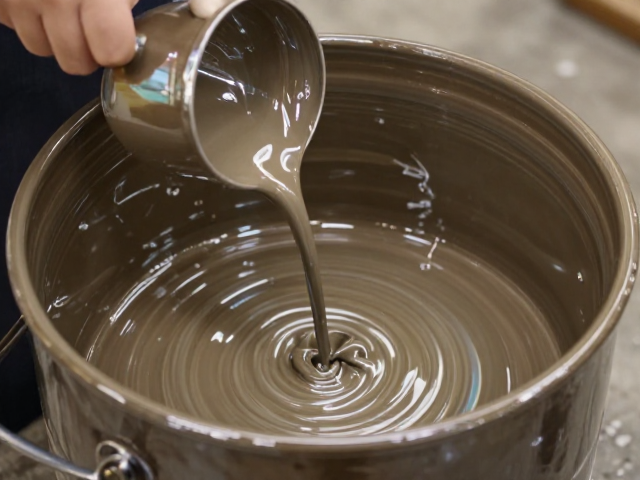

淋釉桶作为承载釉浆的核心容器，其材质选择直接影响釉浆的稳定性与流动性。传统陶瓷或玻璃材质的桶体表面光滑，化学性质稳定，不易与釉浆发生反应，但重量较大且易碎。现代生产中，食品级聚乙烯或不锈钢材质的桶体更为常见，其中不锈钢桶具备优异的耐腐蚀性和耐用性，特别适合含有强碱性或强酸性成分的金属光泽釉料，能有效避免桶壁吸附釉料成分导致配方比例失衡。
桶的内部结构设计同样至关重要。桶底应设计为圆弧形或锥形，以减少釉浆沉淀死角，确保金属颗粒分布均匀。桶口直径需配合淋釉工具的尺寸，一般建议开口宽度大于淋釉刷或淋釉棒长度的三分之一，以方便工具进出并减少空气卷入。桶壁内侧最好设置导流槽或搅拌桨安装位，便于在施釉过程中定期搅拌，防止金属氧化物因重力作用分层沉淀。若桶体过大，还需考虑配备搅拌电机，以维持釉浆在整个施釉过程中的均一性。
淋釉操作手法与工具选择对金属光泽形成的决定性作用

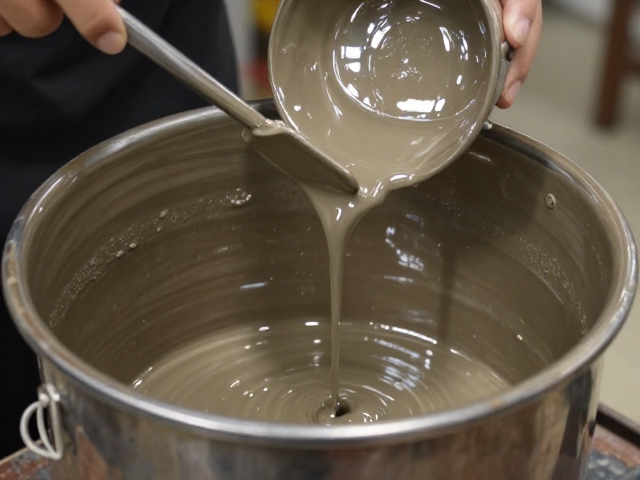

淋釉工具的选择直接决定了釉层在坯体表面的初始分布状态。宽幅的软毛刷或专用淋釉棒能够更均匀地覆盖坯体表面，减少刷痕和气泡残留。对于造型复杂的工件，建议使用软质海绵或无绒布进行辅助擦拭，以去除多余釉浆并促进釉层平整。操作时，工具与坯体的接触角度应保持在30-45度之间，以恒定速度移动，避免局部堆积或缺釉。金属光泽釉对釉层厚度极为敏感，过厚的釉层容易在烧成时流淌变形，过薄则无法形成完整的金属反射层，因此需通过经验或仪器精确控制淋釉量。
施釉过程中的动作连贯性会显著影响最终效果。快速而均匀的淋釉动作有助于釉浆在坯体表面形成均匀的液膜，避免因停顿导致的流挂或不均。对于大面积平面工件，可采用“Z”字形或螺旋形淋釉路径，确保覆盖无死角。施釉后，坯体需静置片刻让釉浆初步定型，随后轻轻晃动或倾斜坯体，排出内部气泡并使釉层进一步流平。这一阶段的操作需轻柔，以免破坏尚未稳定的釉膜结构，影响后续烧成时的金属光泽表现。
烧成曲线对金属光泽釉最终外观的调控策略

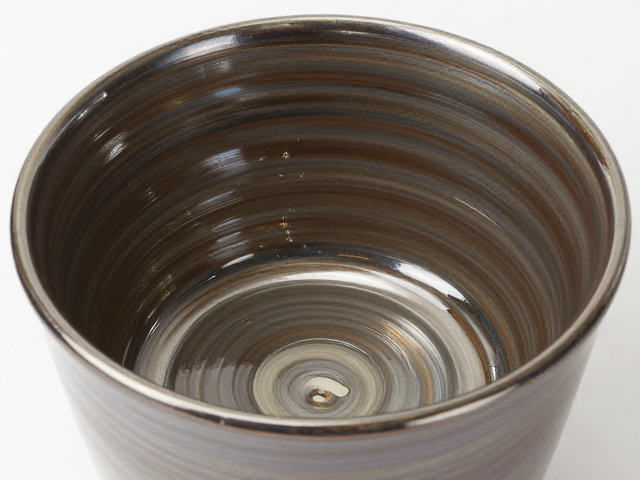

烧成过程中的温度曲线是决定金属光泽釉最终呈现效果的核心环节。升温阶段需缓慢进行，特别是在300-600℃区间，需充分排除坯釉中的水分和有机挥发物，防止釉面爆发针孔或剥落。金属光泽的形成依赖于釉料在高温下的熔融与金属相的析出，因此升温至1000℃以上时，需确保窑内气氛稳定，还原气氛有助于铁、铜等金属氧化物形成单质或低价态化合物，从而增强金属光泽。
降温阶段的控制尤为关键。快速冷却（急冷）有助于金属颗粒在釉面形成细小的晶体结构，提升光泽度和亮度；而缓慢冷却则可能导致晶体粗大，使釉面呈现哑光或粗糙质感。一般建议在1000-800℃区间采用快速降温，而在800℃以下可适当减缓冷却速度，以释放釉层内应力，防止开裂。出炉后的冷却过程中，需避免急剧的温度变化，以防釉面因热震产生微裂纹，破坏金属光泽的完整性。通过精确调控烧成曲线，可实现从高亮镜面到柔和丝光的多种金属质感效果。
