助熔剂在釉料体系中的核心作用机制
釉面的最终呈现效果，本质上是二氧化硅网络结构与助熔剂共同作用的结果。助熔剂通过降低釉料熔融温度，促进玻璃相的形成，从而决定釉面的基础物理特性。常见的助熔剂包括长石、石灰石、方解石、滑石以及各类金属氧化物，它们在高温下分解并融入硅氧四面体网络中，改变釉层的粘度与表面张力。这一过程直接影响了釉面在冷却过程中的结晶行为与致密程度，进而决定了光线在釉表面的反射方式。
不同化学成分的助熔剂对釉面光泽的调节作用存在显著差异。高碱金属氧化物如氧化钠和氧化钾能显著降低釉的熔融粘度，使釉面更加平滑，易于形成高光泽的镜面效果。然而，过量的碱金属可能导致釉面在冷却过程中产生微裂纹或失透，反而削弱光泽感。相比之下，氧化钙和氧化镁等碱性土金属助熔剂形成的釉层硬度较高，耐候性更好，但需要更高的熔融温度才能达到理想的流平效果，其光泽表现通常更为温润而非刺眼。
助熔剂成分对颜色釉色泽与透明度的调控
助熔剂的种类直接影响呈色离子的溶解环境与电子跃迁状态，从而改变釉色的深浅与纯度。在铁系颜色釉中，助熔剂的碱度决定了铁元素是以二价铁还是三价铁形式存在，进而影响釉色是偏向青绿还是黄褐。例如，在还原焰烧成的青釉中，适量的氧化钙有助于形成稳定的亚铁离子环境，呈现出如玉般的青色；而在氧化焰或高碱釉中，铁易形成三价铁，导致釉色偏黄或发红。
对于铜红釉等复杂呈色釉料，助熔剂的配比更是决定成败的关键。铜离子在玻璃相中的分散状态受到釉料粘度和氧分压的严格制约。若助熔剂中氧化硼含量过高，釉层粘度过低，铜离子容易过度扩散或析出形成大颗粒晶体，导致红色发黑或失去鲜艳度。相反，若使用长石与滑石配合，调节釉层的中间碱含量，有助于形成稳定的胶体分散体系，使铜红釉呈现出宝石般的深邃红色与良好的透明度。
烧成工艺与助熔剂互动的微观结构演变

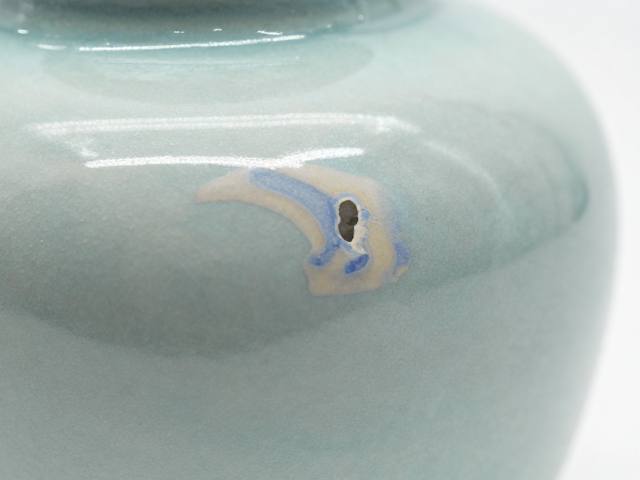

助熔剂的热行为与烧成曲线紧密相关，升温速率和最高温度决定了釉层中气泡的排出与玻璃相的致密化过程。在快速升温阶段，助熔剂迅速分解并引发釉料软化，若升温过快，釉层表面可能因粘度不足而过早封闭，导致内部气体无法排出，形成针孔或气泡缺陷。这些微观缺陷会散射光线，使原本应该光滑的釉面出现哑光或浑浊现象。
冷却阶段的温度控制同样会放大助熔剂的影响。某些助熔剂在低温下易诱发微晶析出，形成乳浊或哑光效果。例如，含氧化锌的釉料在慢冷过程中容易析出硅锌矿微晶，使釉面呈现柔和的哑光质感。反之，快速冷却则能抑制晶体生长，保留高温下的玻璃态结构，获得高光泽表面。这种热历史与助熔剂成分的耦合作用，使得同一套釉料配方在不同烧成制度下能呈现出截然不同的质感。
缺陷识别与助熔剂调整的实操逻辑

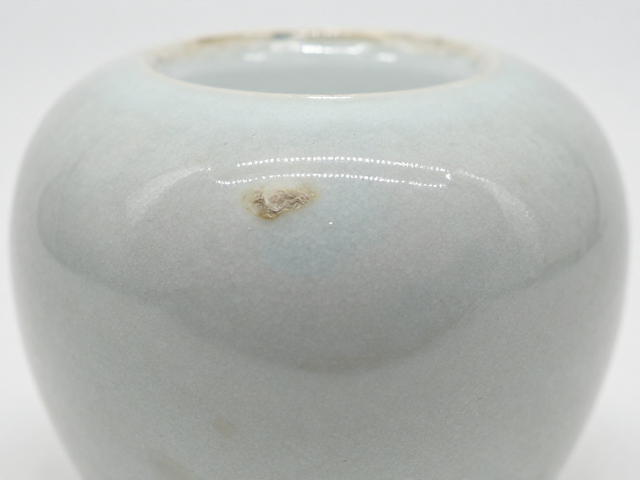

观察釉面缺陷是调整助熔剂配方的直接依据。当釉面出现严重的缩釉或针孔时，通常意味着助熔剂比例过高或熔融温度不足，导致釉层流动性过大或未能完全覆盖坯体。此时，增加二氧化硅或氧化铝含量以提高釉浆粘度，或调整长石与石英的比例，是常见的修正手段。通过降低助熔剂活性，增强釉层的支撑力，可以有效改善覆盖性。
若釉面出现失透、浑浊或光泽度低下，需排查助熔剂是否导致过度结晶或气泡残留。对于因气泡散射导致的哑光，可通过提高烧成温度或延长保温时间，促进气泡排出和玻璃相均匀化。若因微晶过多导致失透，则需降低釉料中易结晶组分（如氧化锌、氧化钛）的含量，或引入适量助熔剂抑制晶体生长，恢复釉面的透明度和光滑度。通过精确调控助熔剂体系，可实现对釉面质感与光泽的精准控制。
