瓷砖釉面细微划痕的微创修复方案
日常使用中，瓷砖表面常因摩擦产生肉眼可见的细微划痕，尤其是亮光砖在强光下尤为明显。针对这类浅层损伤，最经济且有效的处理方式是利用高硬度研磨膏配合抛光盘进行物理打磨。操作时需准备细目数的金刚石研磨膏（如W14或W20规格），将少量膏体涂抹于划痕处，使用电动抛光机搭配羊毛轮，保持低速均匀移动，通过研磨膏中的微晶颗粒逐步磨平划痕周边的釉面棱角。此过程需严格控制力度，避免过度研磨导致釉面变薄或失光，通常经过10-15分钟的精细打磨，再配合清洁液擦拭，即可使划痕隐于无形，恢复釉面原有的平整度与光泽感。

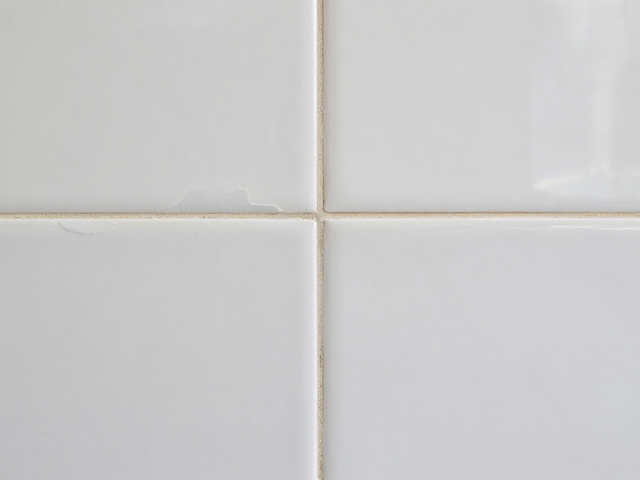

对于釉面脱落的微小坑点，单纯打磨无法填平凹陷，需采用透明环氧树脂或专用瓷砖修补剂进行填补。选取与瓷砖颜色相近的修补材料，使用刮刀将材料严格填入坑洞内部，确保无气泡残留。填补后需用刀片将表面多余材料刮平，使其略低于瓷砖表面约0.5毫米，待材料完全固化后，再次使用细砂纸（800-1000目）沾水轻轻打磨修补区域，直至修补处与周围釉面平滑过渡。这种方法成本低廉，材料单价通常在几十元以内，且能显著改善视觉瑕疵，是家庭维修中性价比极高的修复手段。
瓷砖缝隙发黑与开裂的冲线重做技巧

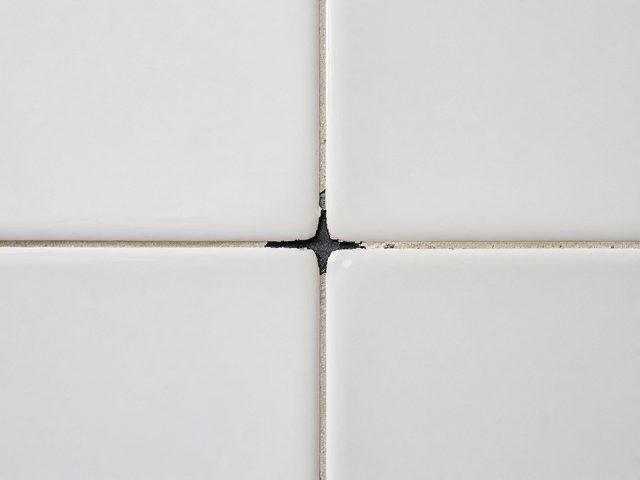

瓷砖缝隙（俗称“缝”）出现发黑或开裂，通常源于原有填缝剂老化粉化或施工初期未干透即遇水。修复此类问题需先彻底清除旧缝，使用专用勾缝铲或美工刀将松动、发黑的填缝剂完全剔除，深度建议达到3-5毫米，以便新材料能充分附着。清理过程中需配合吸尘器吸除粉尘，再用湿布擦拭缝隙两侧，确保基层干燥、洁净且无油污，这是保证新填缝剂粘结力的关键步骤。若缝隙过宽或边缘不整齐，可先用美纹纸胶带勾勒边界，确保后续施工线条笔直。
选用高性能柔性瓷砖填缝剂或环氧彩砂进行重新填充。传统水泥基填缝剂施工简单，但耐污性一般；若处于潮湿区域如卫生间，建议使用双组份环氧彩砂，其防水防霉性能更优。施工时使用橡胶刮板以45度角用力将材料压入缝隙，确保填充饱满无空洞。填充后约20-30分钟，待材料表面略微固化但未完全硬化时，使用湿海绵轻轻擦拭瓷砖表面残留的材料，注意力度要轻，避免将缝隙内的材料带出。施工完成后需保持通风干燥24-48小时，期间严禁沾水，以确保材料充分固化，恢复缝隙的整洁与耐用性。
瓷砖空鼓松动与结构性粘接修复
瓷砖空鼓是指瓷砖与基层粘结层之间出现脱离，敲击时声音清脆空洞。轻微空鼓（面积小于20%）可通过注射法修复，无需敲除重贴。使用专业瓷砖空鼓修复针管，将低粘度环氧树脂胶液通过针头注入瓷砖与基层之间的空隙。注胶时需从瓷砖边缘或缝隙处缓慢注入，同时用手指轻压瓷砖中心，观察胶液是否均匀填充，直至注胶孔有胶液溢出为止。注胶完成后，使用重物或专用夹具固定瓷砖，静置24小时以上，待树脂完全固化后即可恢复粘结强度。此方法无需破坏原有装饰面，成本极低，且对施工环境要求不高。
若空鼓面积较大或瓷砖已出现裂纹、翘角，则需进行局部拆除重贴。使用切割机沿瓷砖四周切割，注意切割深度需超过瓷砖厚度，避免伤及周边瓷砖。小心撬开旧砖，清除基层残留的旧水泥砂浆或粘结剂，确保基层平整、坚固且无松动。清理完毕后，涂刷界面剂增强粘结力，随后使用瓷砖胶（C1或C2级别）进行满浆法铺贴。铺贴时需使用十字卡控制留缝宽度，并用橡胶锤轻轻敲击调整平整度。施工后需等待至少24小时方可进行勾缝或踩踏，确保新粘结层达到设计强度，从根本上解决松动隐患。
