柴烧的热力学基础与还原氛围
柴烧并非简单的加热过程，而是一场燃料与陶土在高温下发生的复杂物理化学反应。当木柴在窑炉中燃烧时，释放出的热量通过辐射、对流和传导作用于坯体，这一过程的核心在于窑内气氛的控制。与电窑或气窑能精确控制氧气含量不同，柴烧依赖天然木柴作为还原剂，木材中蕴含的碳元素在高温缺氧环境下与氧气结合，形成一氧化碳等还原性气体。这种还原氛围会夺取陶土中铁氧化物中的氧原子，使三价铁还原为二价铁，从而显著改变釉面的呈色逻辑，这也是柴烧作品常带有的深沉色调与金属光泽的根本来源。
窑炉内的温度分布极不均匀，火焰在窑室中游走，形成所谓的“火路”。坯体表面不同区域承受的热冲击差异巨大，有的地方直接受火，有的地方处于余温熏染。这种非标准化的受热环境，使得每一块坯体在烧制过程中经历的微观结构重组各不相同。木柴燃烧产生的灰烬会落在坯体表面，在高温下熔融形成天然的落灰釉。然而，坯体内部的气孔结构、泥料的致密度以及含水率，共同决定了这些落灰釉与坯体的结合状态，进而影响了最终表面的质感与光泽度，这种不可复制的自然属性构成了柴烧艺术的核心魅力。
素烧坯的多孔特性与气体逸出机制
素烧是指将成型后的陶坯在较低温度（通常在800℃至1000℃之间）下进行首次烧制，这一步骤旨在去除坯体内的结晶水、有机物质以及碳酸盐分解产生的气体，提高坯体的强度，使其便于后续施釉。然而，素烧后的坯体内部依然保持着较为开放的多孔结构。这些微小的孔隙在后续的釉烧过程中扮演着关键角色。当温度继续升高至釉料熔融阶段，坯体内部的空气、残留水分以及有机质分解产生的气体试图向外逸出。如果坯体结构过于致密，气体难以穿透，可能会导致坯体开裂或釉面起泡；而素烧坯适度的透气性，则为气体的有序排出提供了通道。

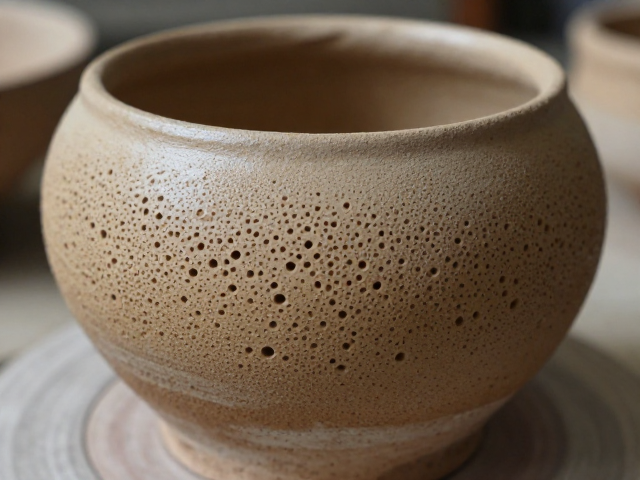

针孔的形成，本质上是气体逸出受阻后留下的“疤痕”。在釉烧过程中，釉料逐渐熔融成液态玻璃相。如果坯体内部释放的气体速度过快，或者釉层表面已经结壳形成封闭层，内部气体便无法顺利冲破釉面。这些被困住的气体在釉层内部形成气泡，随着温度升高或冷却过程，气泡破裂或留在釉面，冷却后便形成了肉眼可见的针孔。素烧坯的多孔性使得气体释放相对平缓，但如果素烧温度不足，坯体中残留的碳酸盐或硫酸盐在高温下剧烈分解，产生的大量气体极易冲破釉层，形成深邃且明显的针孔缺陷。
泥料配方与烧成曲线的协同作用

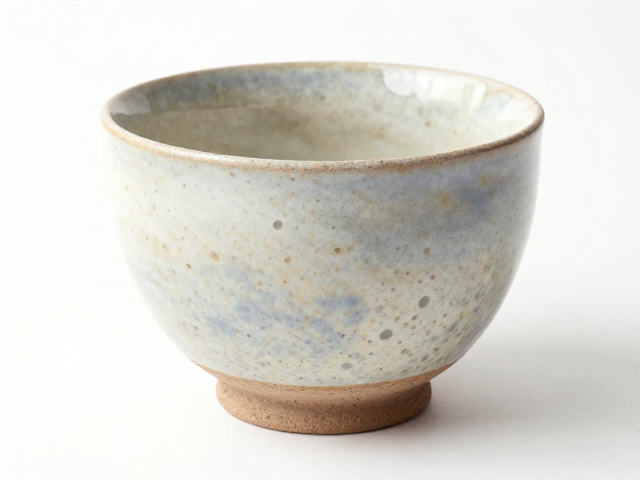

泥料的配方直接决定了坯体的烧结温度和透气率。高岭土含量高的泥料通常耐火度高，但透气性较差；而含有较多石英、长石或熟料的泥料，其颗粒间隙较大，透气性相对较好。在柴烧实践中，艺人需要根据泥料特性调整素烧和釉烧的温度曲线。例如，使用含铁量较高的陶土，其在还原气氛下更容易发生玻化反应，若烧成温度过高，坯体过早致密，内部气体无法排出，针孔便会密集出现。反之，若泥料中掺入了适量的粗颗粒材料，增加了坯体的孔隙率，气体逸出更为顺畅，针孔现象便会大幅减少。
烧成曲线的控制也是影响针孔的关键变量。升温阶段的速度决定了坯体内部水分和挥发分排出的是否彻底。如果升温过快，水分急剧汽化膨胀，会在坯体内部形成应力甚至裂纹，同时也阻碍了后续气体的平稳释放。在釉烧阶段，保温时间的长短影响着釉料的流动性和气泡的排出。较长的保温期有助于釉料充分流平，让气泡有时间破裂或融合，从而减少针孔。然而，柴烧的变数在于火焰的路径和落灰的不均匀，有时艺人会故意利用高温落灰造成的局部釉层增厚，在冷却过程中因收缩率差异形成自然的缩釉点或微小针孔，这种对缺陷的艺术化利用，正是柴烧区别于标准化陶瓷生产的独特之处。
