龙窑高温下的物理反应与气体析出
龙窑作为中国传统陶瓷烧制的重要载体，其依山而建、呈长条斜坡状的结构特点，使得窑内温度分布与气流运动具有极高的不稳定性。在釉烧阶段，坯体表面的釉料在高温熔融状态下形成液态玻璃相，这一过程中的微观物理变化直接决定了最终釉面的质感。针孔，即釉面上残留的微小空洞，本质上是釉层在熔融期未能完全覆盖的气体逸出后留下的“疤痕”。当窑温升至1200℃以上时，釉料中的碳酸盐、硫酸盐以及坯体中残留的有机物发生分解反应，释放出二氧化碳、二氧化硫等气体。若此时釉层的粘度较大或熔融时间不足，气体便无法顺利冲破釉面逸出，从而被困在釉层内部或表面，形成肉眼可见的针孔缺陷。
窑内气氛的控制是影响针孔生成的另一大关键变量。龙窑多采用柴烧，燃料中的碳元素在高温缺氧环境下会产生一氧化碳，形成还原焰。还原气氛会改变釉料中铁、铜等金属氧化物的呈色状态，同时影响气体的溶解度。在强还原条件下，釉熔体中的氧含量降低，可能导致某些含氧气体难以分解逸出，或者使釉面的表面张力发生变化，使得气泡不易破裂。此外，木材燃烧产生的灰烬落在坯体表面，在高温下与釉料发生化学反应，生成的挥发性物质若未能及时排出，也会加剧针孔的形成。这种由燃料特性、窑炉结构共同作用产生的复杂物理化学过程，构成了龙窑烧制中针孔现象的科学基础。

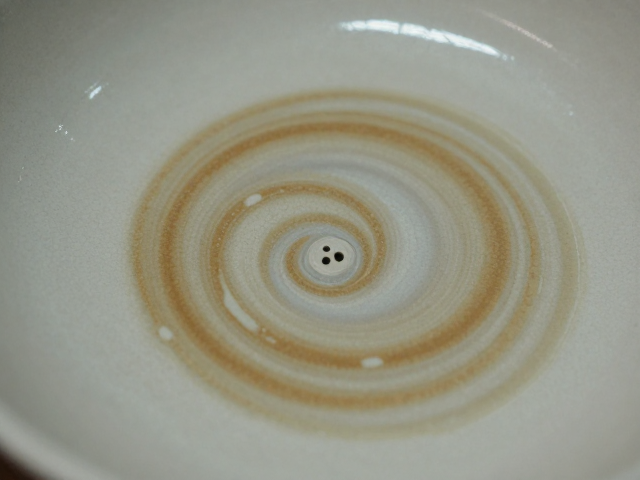

胎釉匹配与原料处理的微观影响
胎体与釉料的配合比例及处理工艺，决定了两者在高温下的应力状态及气体排出路径。传统龙窑烧制中，胎土通常经过反复淘洗、沉淀和陈腐，以去除砂粒和杂质，但完全去除微量气体吸附物极具挑战。如果胎体中含有过多的碳酸镁或石灰石成分，它们在加热过程中会剧烈分解产生气体。若釉层的熔融温度低于胎体气体大量析出的温度区间，釉层尚未形成严密的覆盖层，气体便会直接穿透坯体表面，形成从底到面的贯通性针孔。反之，若釉层熔融过早，形成致密的硬壳，而胎体气体随后产生，则会在釉层下方形成气泡，进而因表面张力不均导致釉面凹陷，形成缩釉或针孔。
原料中的水分与有机质残留也是不可忽视的因素。古代制瓷工艺中，泥浆的含水量控制往往依赖经验，过高的水分意味着坯体内部存在更多的结合水。在升温过程中，结合水转化为水蒸气，体积急剧膨胀。如果坯体干燥不彻底，这些水蒸气在高温下无法及时排出，便会与分解产生的气体共同作用，加剧针孔的产生。此外，釉料研磨的细度直接影响其熔融均匀性。颗粒过粗会导致釉层局部熔融不均，形成微观上的孔隙通道，为气体逸出提供便利路径，但也容易因熔融不完全而在冷却后留下空洞。因此，胎釉在化学成分、颗粒度以及热膨胀系数上的精密匹配，是减少针孔缺陷的核心技术手段。
烧成制度与窑工技艺的动态博弈
龙窑的烧成过程是一套严密的热工制度，升温曲线、保温时间与降温速率共同决定了釉面的最终形态。在氧化阶段，坯体中的有机物和碳酸盐初步分解，此时需保持窑内通风良好，以排出大部分挥发性物质。进入还原阶段后，随着温度升至1280℃-1300℃，釉料开始熔融。此时，窑工需精准控制加柴节奏，维持窑内温度的稳定。如果升温过快，釉层表面迅速结壳，内部气体无法排出；如果升温过慢，釉层长时间处于粘稠状态，气体容易聚集形成大气泡，随后破裂形成针孔。传统龙窑烧制通常需要进行多次加柴和观察，窑工通过观察火照（窑内火焰颜色和亮度）来判断窑温，这种依赖经验的热工调控直接影响了针孔的生成概率。
窑位的不同位置也导致了温度和气流的差异，进而影响针孔的分布。龙窑分为窑头、窑膛和窑尾，窑头温度最高，气流强劲，还原气氛强，气体容易排出，针孔相对较少；窑尾温度较低，气氛可能转为弱还原或氧化，气体排出不畅，针孔较多。此外，装窑方式也至关重要。匣钵的使用可以隔绝火焰直接接触坯体，减少落灰和气体干扰，但匣钵本身的透气性及密封性会影响内部气体的排出。如果匣钵封口不严，外部火焰和灰烬进入，会污染釉面并加剧针孔；如果密封过严，内部分解气体无法排出，同样会导致针孔密集。窑工通过调整匣钵摆放角度、堆叠方式以及窑具的密封材料，动态平衡气体排出与釉面保护的关系，体现了传统工艺中人与火的精细协作。
