石英晶型转化的物理机制与开裂诱因
陶瓷坯体在加热过程中，石英颗粒会经历严密的晶型转化，其中35℃至57℃的低温转化以及573℃的高温转化最为关键。在573℃时，β-石英向α-石英转变，体积急剧膨胀约0.82%。若坯体内部残留水分未完全排出，高温下水分迅速汽化产生巨大蒸汽压，这种内压与石英晶型转化产生的体积膨胀应力叠加，极易突破坯体强度极限，导致炸裂或崩角。
含水率过高会显著降低坯体在高温段的透气性。当温度升至100℃以上，自由水蒸发，但结合水及毛细管水若未通过合理的升温曲线逐步排出，会在坯体内部形成局部高压区。此时若升温过快，蒸汽无法及时通过坯体孔隙逸出，压力积聚会导致坯体结构性损伤。特别是在石英转化密集区，热应力与应力集中效应明显，任何因水分滞留导致的薄弱点都可能成为裂纹扩展的源头。
脱水阶段的关键控温策略
在100℃至200℃区间，必须实施阶梯式升温以彻底排除游离水。此阶段升温速率建议控制在30-50℃/h，并在110℃左右设置保温节点，时长约20-30分钟，利用热能穿透坯体，促使深层水分向外迁移。对于厚胎或高含水率坯体，保温时间需相应延长，确保坯体内外温差平衡，避免因内外脱水速率不一引发热应力裂纹。
进入200℃至350℃区间，重点在于排除结构水及部分结合水。此时升温速率可略微提升至50-80℃/h，但需密切关注窑炉内的湿度变化。若使用燃气窑炉，需保证燃烧充分，避免还原气氛残留影响水分排出效率。此阶段的缓慢升温能给予水分子足够的动能克服结合力，防止因水分急剧逸出导致坯体表面产生细密的气泡或针孔，进而影响后续釉面质量。
石英转化期的缓升与应力释放
573℃附近的石英晶型转化是防爆裂的核心环节。在此温度区间，升温速率应严格控制在20-30℃/h，并在550℃至580℃区间设置较长的保温平台，保温时间建议为30-40分钟。这一措施旨在让石英颗粒有充足的时间完成晶格重组，同时通过缓慢的热输入，使坯体内部因体积膨胀产生的应力得以均匀分布和释放，避免局部应力集中引发裂纹。
除了控制升温速率，坯体的装载方式对应力分布至关重要。坯体在窑具上的放置应留有足够的膨胀空间，避免紧密堆叠导致热膨胀受阻。对于大件或异形坯体，需计算其热膨胀系数，适当增加间隙。此外，窑内温度的均匀性直接影响转化效果，需确保热电偶读数真实反映坯体温度，避免局部过热导致转化不完全或过度膨胀，从而引发不可逆的结构性破坏。
冷却阶段与二次转化的风险规避

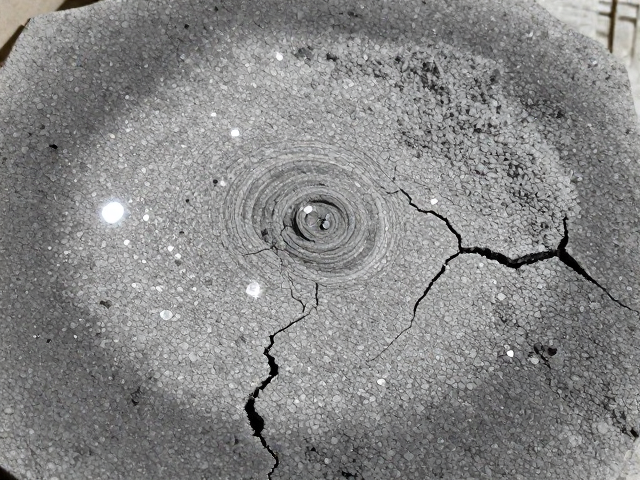

降温过程中，石英同样会发生晶型转化，但此次转化伴随体积收缩。若冷却速率过快，坯体内部产生的拉应力可能超过其抗拉强度，导致裂纹产生。特别是在400℃至500℃区间，冷却速率不宜超过50℃/h，以确保石英晶型平稳过渡。对于厚胎制品，冷却初期可采用自然冷却或强制风冷与自然冷却相结合的方式，逐步降低坯体温度，减少热震损伤。
冷却阶段的湿度控制同样不可忽视。若窑炉密封性不佳，外界湿气可能在冷却后期渗入高温坯体表面，导致表面釉层或坯体产生细微裂纹。因此，在冷却初期至中期，应保持窑炉相对封闭，待坯体温度降至300℃以下，且内部应力基本释放后，方可逐步加大冷却风量或开启窑门，加速降温过程，提高生产效率。
