氧化钴呈色机理与釉面基础处理
氧化钴作为传统釉料中极为稳定的蓝色着色剂，其核心在于钴离子在高温下的晶体结构变化。在打磨抛光前，必须确认釉面已完全烧结且无未熔颗粒，这是后续工艺能呈现通透质感的前提。若釉面存在针孔或缩釉，任何抛光手法都难以弥补视觉上的瑕疵，因此施釉时的均匀度与烧成曲线的稳定性决定了最终成品的上限。
基础打磨阶段需严格遵循“由粗配细”的物理逻辑，旨在去除釉面因冷却产生的微小应力纹及浮尘。建议使用400目至800目的水砂纸进行干磨或湿磨，重点在于寻找平面与弧面的受力平衡点。对于立体器物，需利用软质海绵包裹砂纸贴合曲面，避免局部过度磨损导致釉层厚度不均，进而影响光线折射的连续性。
金彩点缀的附着原理与选材逻辑
金彩工艺并非简单的表面涂抹，而是依赖有机粘合剂与无机金属粉末在高温下的物理结合。传统金彩多采用氧化金或硫化金与玻璃粉、粘合剂混合而成，其附着力与色泽持久度直接取决于玻璃粉的熔点与氧化钴釉面的膨胀系数匹配度。选用高纯度金粉需警惕市面常见的铜锌合金仿品，真金彩在烧制后呈现的是沉稳的金属光泽，而非刺眼的亮黄色。
施彩前的釉面清洁至关重要，任何油脂或指纹残留都会导致金彩烧制后出现黑斑或脱落。建议使用无水乙醇轻轻擦拭待装饰区域，确保表面绝对干燥且无微粒污染。在金彩调配时，粘合剂的比例需根据环境湿度微调，过稀会导致流挂，过稠则易产生龟裂，理想的状态是像浓牛奶般的流动性，确保线条流畅且边缘清晰。

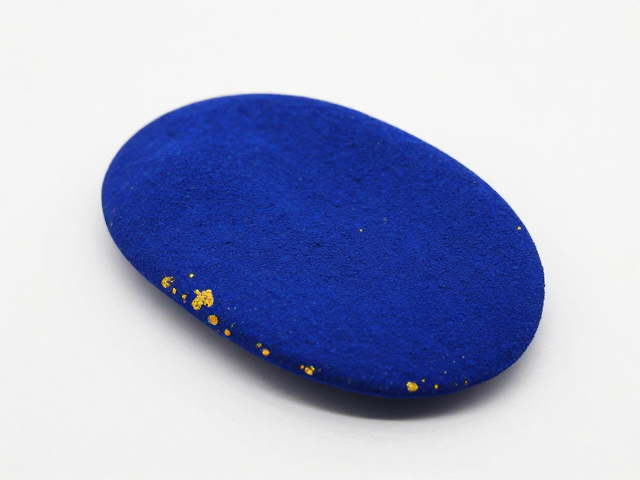

二次烧成温度控制与色彩定型
金彩的烧制属于低温二次烧成，温度区间通常控制在700℃至850℃之间，这一过程被称为“烤花”。温度的精准把控是成败关键，温度过低会导致金彩发白、无光泽，甚至无法牢固附着；温度过高则会引起金彩熔化流淌，破坏图案边缘，甚至导致金层挥发变色。需使用高温计或观察窑内火照颜色进行辅助判断，确保热工制度稳定。
烧成过程中的升温速率需平缓，避免釉面因急剧受热产生惊裂或金彩层因应力不均而崩裂。冷却阶段同样不可忽视，自然冷却有助于金层晶体结构的稳定。若采用快速冷却，可能导致金彩表面出现细微裂纹，影响光泽度。烧成后需静置冷却至室温再进行后续处理，以释放内部应力，确保金彩图案的长期稳定性。
抛光去雾与光泽度提升技巧
金彩烧成后表面常带有一层因氧化或杂质形成的“雾面”，此时需进行精细抛光。使用极细的研磨膏配合鹿皮布或高绒棉布，沿同一方向轻轻擦拭，去除表面微观粗糙度。此步骤需力度均匀，避免局部过热或过度摩擦导致金层磨损。对于复杂纹饰，可使用软毛刷蘸取少量抛光剂深入缝隙清理。
抛光过程中需随时观察光泽变化，当金彩表面呈现出镜面反射效果且无白色残留时即为最佳状态。若发现光泽不均，可能是前期清洁不到位或抛光力度不一致所致，需重新局部处理。对于高浮雕或立体金彩，需注意抛光工具的硬度，避免硬质工具刮伤金层，建议使用羊毛轮进行精修，以提升整体的视觉层次感。
常见缺陷分析与成因追溯
金彩发黑或变色常因烧成温度过高或釉面含铁量过高引起。若釉料中杂质较多，高温下铁元素可能与金层发生反应，导致色泽暗淡。此外，烧成气氛若偏还原，也可能影响金彩的呈色稳定性，表现为颜色发青或发灰。解决此类问题需从原料筛选和窑炉气氛控制入手，确保烧成环境的纯净与稳定。
金彩脱落或剥落多因釉面未清洁干净或粘合剂比例不当造成。釉面残留油污会形成隔离层，阻碍金彩与釉面的结合。若粘合剂过多，烧成后金层过厚易脆裂；粘合剂过少则附着力不足。此外，器物在烧成前若受到剧烈震动或碰撞，也会导致金彩层微裂，进而在使用或清洁过程中脱落。
后期保养与长期保存建议
日常清洁应使用柔软的干布轻轻擦拭，避免使用含有酸性或碱性成分的清洁剂，以免腐蚀金层或釉面。若器物表面沾染顽固污渍，可用中性洗涤剂稀释后轻柔清洗，随后立即用软布擦干，防止水渍残留影响光泽。长期存放应避免阳光直射，紫外线可能导致有机粘合剂老化，进而影响金彩的附着力。
存放环境应保持干燥通风，避免高湿度导致釉面吸湿或金层氧化。对于高价值或工艺复杂的金彩氧化钴器物，建议定期进行检查，观察金层是否有细微裂纹或变色预兆。一旦发现异常，应及时由专业人员进行维护，避免小问题扩大导致不可逆的损伤。定期用软布擦拭可维持其表面洁净，延缓自然老化过程。
