还原焰气氛与哥窑釉面呈色的化学关联
哥窑瓷器独特的“金丝铁线”与温润如玉的釉质，其核心形成机制深深依赖于窑炉内还原焰气氛的控制。在氧化气氛下，釉料中的铁元素主要呈现为红色的三价铁（Fe2O3），而在强还原气氛中，铁元素转化为黑色的二价铁（FeO）。这种二价铁在冷却过程中析出微晶，构成了哥窑釉色深沉、青灰或青褐色的基调。判断烧制年代时，还原焰的稳定性直接决定了釉面气泡的大小与分布密度，早期哥窑多为柴窑烧制，火焰温度波动较大，还原过程难以精确控制，导致釉面气泡疏密不均，常有聚沫攒珠之状。
随着制瓷工艺的演变，特别是明清时期煤窑及近代电窑、气窑的引入，窑内气氛的控制能力显著提升。还原焰的稳定介入使得釉面玻璃相更加致密，气泡细小均匀。在鉴定实践中，若观察到釉面玻璃质感极强、气泡极其细密且分布高度一致，往往暗示着烧制环境中温度与气氛控制的现代化特征。相反，若釉面伴有因气氛不稳导致的局部氧化斑点或釉色深浅不一的过渡，则更可能指向古代柴窑烧制的历史语境。这种微观结构的差异，为区分不同历史时期的烧制技艺提供了物理层面的依据。
基于釉面微观特征断代的逻辑推演

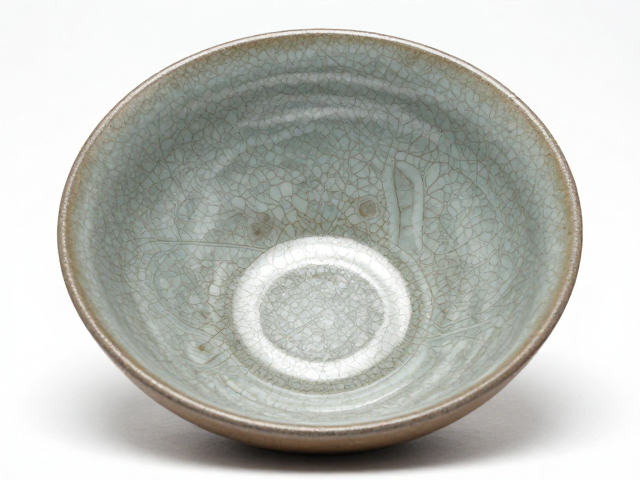

哥窑断代不能仅凭肉眼观察器型，必须深入至釉层微观结构的分析。宋代哥窑受限于当时较高的烧成温度（约1200℃-1250℃）及柴窑升温曲线的自然特性，釉层中常保留有未完全熔融的玻璃相残留，表现为釉面光泽内敛，呈酥油状。这一时期的还原焰烧制过程中，由于升温速率较慢，釉中析出的石英和方石英颗粒较大，使得釉面在放大镜下可见明显的乳浊感。这种乳浊感是还原气氛下二价铁离子与硅酸盐网络相互作用的结果，是宋代哥窑重要的时代特征。
进入明清时期，随着窑炉结构的改进和燃料的变化，烧成温度控制更加精准，釉面逐渐趋向于清亮透彻。明代仿哥窑虽刻意模仿宋代釉色，但因还原焰气氛相对稳定且升温快，釉面气泡多呈串珠状排列，且釉层下方常可见到因快速冷却形成的应力裂纹，即“铁线”的形成机理与宋代有所不同。宋代的裂纹多因胎釉膨胀系数差异在冷却初期自然形成，而明清时期的裂纹有时带有人为点染或控制冷却的痕迹。通过对比釉面气泡的形态、裂纹的延伸路径以及釉层乳浊感的强弱，可以构建起严密的年代判断逻辑，而非依赖主观的审美感受。
窑具垫烧痕迹与还原效果的从属关系

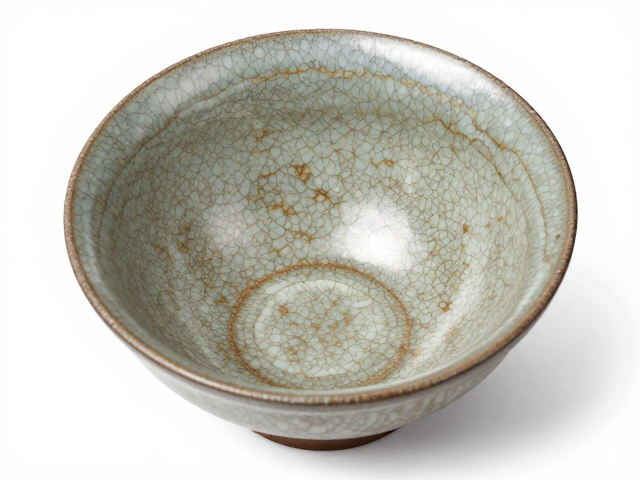

哥窑瓷器底部的垫烧痕迹是还原焰烧制过程中的重要旁证。宋代哥窑多采用支钉或垫饼垫烧，垫烧点因接触窑具，氧气供应相对充足，往往呈现氧化后的黄褐色或土黄色，与周围还原气氛形成的青灰色釉面形成鲜明对比。这种“芝麻花”般的支钉痕，不仅体现了宋代精细的装烧工艺，也反映了当时窑炉内还原气氛并非绝对均匀，局部氧化现象普遍存在。若发现底部垫烧痕迹颜色均匀、无明显的氧化色差，或垫烧点极小且处理得极其隐蔽，需警惕后世仿品在还原气氛控制上的过度完美。
此外，窑具的材质与形状也会影响还原效果。宋代使用的垫饼多为粗砂质，透气性好，有利于火焰穿透，但也容易导致局部气氛波动。这种波动使得釉面在微观上呈现出丰富的层次感，即所谓的“宝光”。相比之下，近代使用的耐火材料垫具致密性高，隔绝氧气效果较好，使得还原气氛更为彻底和单一，釉面光泽往往偏向于“贼光”或过于均匀的哑光。通过观察底部垫烧痕迹的色泽变化、胎土与釉面的接合状态，结合整体釉面的还原程度，能够更准确地还原烧制现场的热工环境，从而辅助判断器物的大致年代归属。
釉料配方演变对还原焰表现的制约

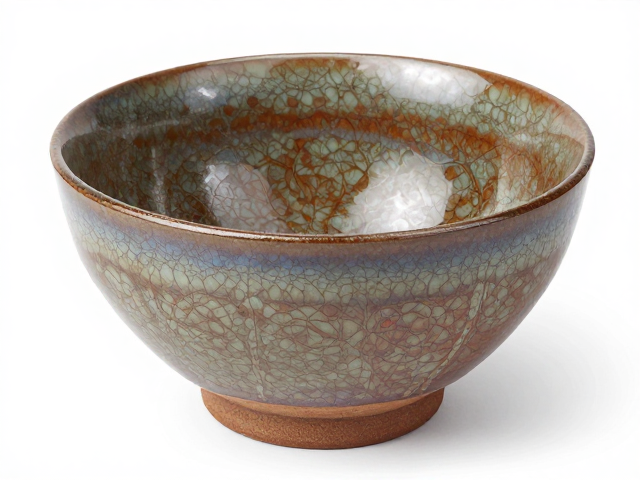

哥窑釉色的形成不仅取决于烧成气氛，更受制于釉料的化学成分。宋代哥窑釉料多采用含铁量较高的瓷土与石灰石配制成釉，这种配方在还原焰中表现出极高的敏感性。铁含量与还原程度的比例，决定了釉色是偏向青绿还是灰黑。历史数据与实验室检测显示，宋代哥窑釉中Fe2O3含量通常在1.5%-3%之间，这一区间在强还原条件下能产生最佳的二价铁显色效果。若釉面颜色偏黄或发红，往往暗示还原气氛不足或冷却过程中重新氧化。
明清时期的仿哥窑在釉料配方上有所调整，为了追求更稳定的呈色，部分配方增加了氧化剂或调整了碱金属含量，以削弱还原焰对釉色的决定性影响。这使得明清仿品在视觉上虽能模仿宋代的青灰色，但在釉面的化学稳定性和微观晶体结构上与宋代存在差异。例如，明清釉面中常含有较多的钾、钠成分，这导致釉面的粘度变化，影响了气泡的逸出和析晶过程。通过比对不同时期哥窑瓷器的釉面光泽度、颜色饱和度以及微观晶体形态，结合还原焰烧制的物理化学原理，可以梳理出国窑釉料配方随时代演变的脉络，为断代提供更为严证的科学支撑。
