瓷土练泥工艺的核心流程与物理特性
瓷土在进入成型工序前，必须经过严密的除铁与淘洗程序，这一环节直接决定了坯体的纯净度与最终成品的白度表现。原矿瓷土通常含有石英、长石及高岭石等矿物成分，其中铁元素以赤铁矿或磁铁矿形式存在，若去除不净，烧成后会在胎面形成黑点或黄斑，严重影响釉面观感。传统工艺多采用人工淘洗配合现代螺旋除铁机，通过水流分级分离粗细颗粒，再经真空练泥机反复挤压，排出泥料内部空气，使水分分布均匀，提升泥料的可塑性与强度。
练泥过程中的陈腐步骤同样不可忽视，泥料在潮湿环境下静置数周至数月，有机质分解及水分渗透作用使黏土颗粒表面形成水化膜，颗粒间结合力增强，这一物理变化能显著改善泥料的延展性，减少成型时的开裂风险。现代生产中，陈腐时间可根据泥料配方微调，但核心目的始终围绕提升泥料的均一性与稳定性，为后续拉坯或注浆提供基础保障。
紫砂泥料的矿物构成与可塑性分析
紫砂泥料主要由石英、赤铁矿、云母和高岭石等矿物组成，其独特的双气孔结构源于烧成过程中矿物晶相的转化与结合。宜兴黄龙山等地出产的原矿紫砂泥，因富含铁质及多种微量元素，在氧化气氛下呈现紫红、朱泥或段泥等不同色泽，这种天然色泽变化无需额外添加着色剂，完全依赖矿物自身的化学反应。泥料在研磨后需经过筛分，通常采用80-120目筛网，以控制颗粒粗细，粗颗粒增加砂感与透气性，细颗粒提升成型精度与表面细腻度。
练泥环节对紫砂泥的影响体现在排除气泡与均匀水分分布，真空练泥机的压力需精准控制，过大的压力可能导致泥料结构致密，削弱其特有的透气性能，而压力不足则易残留气泡，烧成时引发爆角或变形。传统手工打泥条方式虽效率较低，但能更好地保留泥料内部微观结构的完整性，部分高端壶艺制作仍沿用此法，以维持紫砂器物特有的“砂而不滞，润而不腻”的触感基础。
烧成温度曲线对紫砂质感的影响
紫砂器的烧成温度通常控制在1100℃至1250℃之间，具体温区取决于泥料配方与 Desired 的呈色效果。低温段（900℃-1000℃）主要排除结晶水与有机质，此阶段若升温过快，坯体内部水分急剧蒸发易导致开裂。进入中温段（1000℃-1150℃），石英开始发生晶型转变，体积膨胀，泥料逐渐致密化。高温段（1150℃以上）则是矿物熔融与玻化过程的关键期，赤铁矿与长石形成玻璃相，包裹石英颗粒，形成坚固的骨架结构，这一过程直接决定了成品的硬度与吸水性。
烧成气氛的调控对紫砂表面质感具有决定性作用。氧化烧成使铁元素保持三价铁状态，呈现红、紫、黄等暖色调，表面光泽柔和；还原烧成则促使铁元素转化为二价铁，可能呈现青灰或深色效果，且能增强胎体的致密性。窑炉内的温差分布需均匀，局部过热会导致釉面起泡或胎体软化坍塌，而温度不足则使烧成度不够，成品吸水率偏高，敲击声音沉闷。现代电窑与气窑通过精准控温，能更稳定地复现传统柴窑的质感层次。

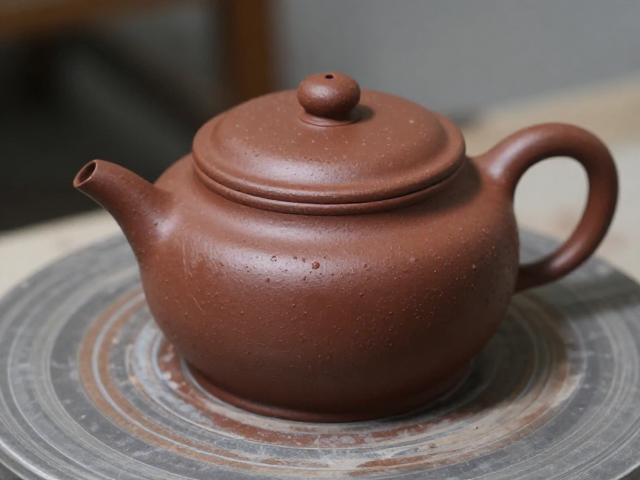

紫砂烧成后的微观结构与表面细节
烧成后的紫砂器表面呈现出独特的颗粒感与哑光光泽，这是其中微观气孔结构与矿物颗粒共同作用的结果。高倍显微镜下可见，泥料中的石英颗粒作为骨架支撑，周围环绕着重结晶的莫来石与玻璃相，气孔分为开口气孔与闭口气孔，开口气孔连通表面，形成透气通道，闭口气孔则保留在胎体内部，这种双重气孔结构是紫砂区别于其他陶瓷的核心特征，直接影响其泡茶时的保温性与透气性表现。
表面细节的呈现还受到打磨与抛光工艺的影响。未经过额外打磨的紫砂器保留原始砂粒质感，触感粗犷自然；经过轻微打磨或“明针”处理（用牛角片反复压抹表面），可使颗粒间结合更紧密，表面形成一层致密的抛光层，光泽度提升，触感温润如玉。这一过程不添加任何化学介质，完全依靠物理挤压使泥料颗粒表面玻璃相微微流动，填补微小凹陷，从而在保留透气性的同时，提升器物的视觉精致度与触觉舒适度。
