窑变釉的核心逻辑与原料配比
窑变釉并非单一化学物质的反应，而是氧化铁、氧化铜、氧化钴等多种金属氧化物在高温还原或氧化气氛中，因釉料配方中助熔剂比例不同而产生的随机性呈色现象。传统窑变釉的制作基础在于对长石、石英、黏土等基础矿物原料的精细研磨，通常要求釉料细度达到3000目筛余小于0.5%，以确保熔融后的釉面平滑无颗粒感。
在基础釉料中，需按比例加入氧化铁作为主要发色剂，其含量通常控制在2%-5%之间，具体数值取决于目标色调的深浅。为了引发窑变所需的复杂纹理，还需引入少量的氧化铜或氧化钴，这些微量元素在高温下会形成独特的结晶或流纹。此外，石灰石或方解石作为主要助熔剂，其分解产生的氧化钙能显著降低釉料的高温粘度，促进釉面的流动与融合，这是形成窑变云雾状纹理的关键物理条件。

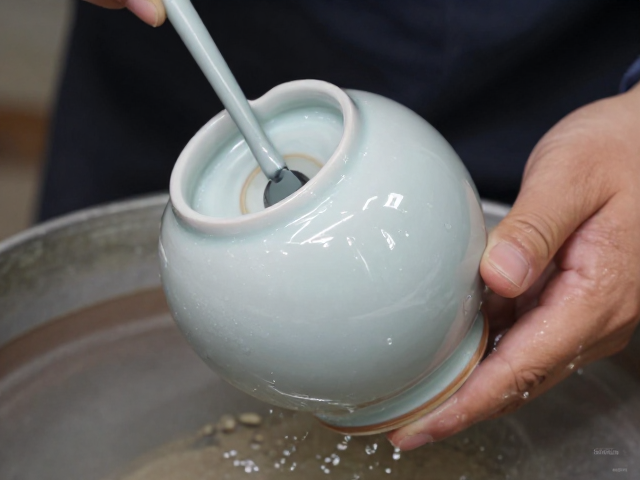

浸釉手法的操作细节与釉层控制
浸釉是塑造窑变釉器物形态与釉层厚度的核心步骤，操作时需保持双手稳定，将坯体垂直缓慢浸入釉浆中，浸入深度直接决定釉层的厚度分布。对于需要全器施釉的香器，通常采用垂直入釉后迅速垂直提出的动作，利用釉浆在坯体表面的附着力与重力平衡，形成均匀的初始釉层。若需制造厚薄变化以增强窑变效果，可采用多次浸釉法，每次浸釉间隔需等待表面水分适度挥发，避免釉层开裂或流淌不均。
浸釉过程中的时间控制至关重要，一般单次浸釉时间控制在3-5秒，具体需根据釉浆的粘度调整。釉浆粘度需维持在28-32秒（使用4#福特杯测量），过稀会导致釉层过薄，高温下易失光或露胎；过稠则易造成积釉，冷却后形成流挂或橘釉现象。取出坯体后，需用海绵轻轻擦拭底部接触点，防止落渣烧坏窑具，同时观察釉面光泽，确保无气泡残留或局部干斑，为后续干燥和烧制提供完美基底。
烧成曲线对窑变纹理的塑造
窑变釉的美感诞生于高温下的物理化学剧烈反应，烧成曲线中的升温速率、最高温度及保温时间是决定纹理形态的核心变量。通常采用慢速升温至600℃以排除坯釉结合水，随后加速升温至1200-1280℃（视具体釉料配方而定）的还原焰或氧化焰环境中。在最高温度下保温10-20分钟，使釉料充分熔融并发生对流，金属氧化物在此阶段开始扩散、结晶或形成玻璃相包裹体，从而孕育出色差与纹理。
冷却阶段同样影响着最终成品的色泽与光泽度。快速冷却（急冷）有助于形成玻璃质感强、色彩鲜艳的釉面，但可能增加开裂风险；缓慢冷却（缓冷）则有利于晶体生长，形成温润如玉、纹理细腻的质感。对于追求极致窑变效果的香器，建议在最高温点后设置阶梯式降温程序，特别是在800-900℃区间保持较长时间，促进二次结晶，使釉面呈现出深邃的层次感和丰富的色彩过渡，这是窑变釉区别于普通色釉的核心特征。

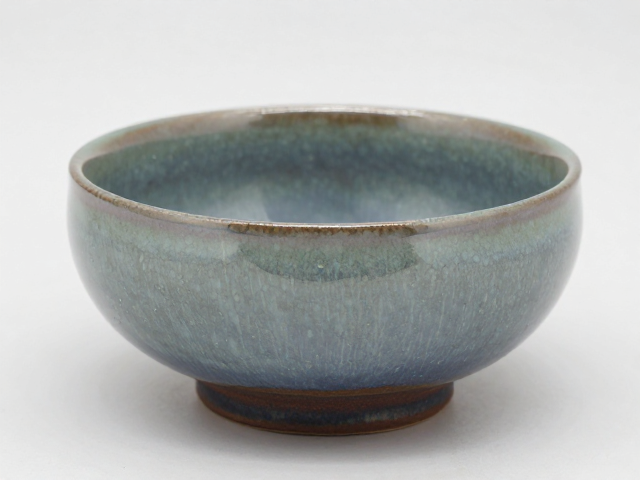

窑变香器的成品审美与实用考量
窑变釉香器的成品美感体现在其不可复制的自然纹理与光影变化，每一只香器因烧制过程中的温度波动、气流变化而呈现出独一无二的“窑变”效果。这种随机性赋予了器物极高的艺术价值，釉面在光线照射下会呈现出流动的云纹、泼墨般的色块或深邃的星空感，色彩涵盖蓝、绿、红、紫等多种色调的交织，形成强烈的视觉冲击力。
从实用角度考量，优质的窑变釉香器需具备严密的釉层结构，以确保长期使用中不易渗色或开裂。釉面应无针孔、落渣、剥落等缺陷，口沿处釉层适中，避免积釉流淌影响使用。香器内部的香灰残留不易附着于致密釉面，便于清洁维护。同时，器物的重心需经过精心设计，确保点燃线香或盘香时保持稳定，不倾斜、不倾倒，将艺术美感与实用功能完美融合，成为文人雅士案头兼具观赏性与实用性的器物。
