陶瓷破损的初步评估与清洁准备
面对裂开的瓷碗或破碎的花瓶，修复的第一步并非立即动手粘合，而是对破损情况进行严密的物理评估。需要仔细检查裂缝是贯穿性断裂还是表面开片，断口是否平整，以及是否存在缺失的碎片。如果碎片缺失严重，传统的金缮工艺可能难以通过简单的填补完成，需考虑使用其他填充材料或设计特殊的修补形态。在操作前，务必使用温水配合中性洗涤剂彻底清洗破损部位，去除表面的油污、灰尘以及旧胶残留，随后用无水酒精擦拭并确保完全干燥，任何微小的油脂残留都会严重影响后续大漆的附着力，导致修复失败。
清洁完成后，需对断口进行精细的对位测试。将两块碎片轻轻合拢，观察缝隙的大小和走向。如果缝隙过大，可能需要先用少量环氧树脂或专用填补膏进行打底填充，待其固化形成基础结构后，才能进行后续的漆艺处理。这一阶段切忌强行按压，以免因受力不均导致碎片再次崩裂或产生肉眼不可见的微裂纹，这些隐患会在后续使用过程中因应力集中而再次爆发，使修复功亏一篑。
传统金缮的材料特性与核心原理
金缮（Kintsugi）并非简单的粘合，而是一种基于天然大漆（Urushi）特性的装饰性修复技艺。天然大漆是从漆树汁液中提取的纯天然树脂，具有极强的粘接力、耐酸碱、耐高温以及防腐防潮的特性，这使其成为修复古董瓷器或日常餐具的理想材料。与大漆结合的金粉、银粉或铂粉，不仅起到装饰作用，更在物理层面上填补了微小缝隙，增强了结构的整体性。需要注意的是，天然大漆在固化过程中需要特定的温湿度条件，通常适宜温度为20-25摄氏度，相对湿度在70%-80%之间，环境过于干燥会导致漆膜开裂，过于潮湿则难以固化。
材料的选择直接决定了修复的质感与持久度。高品质的天然大漆分为生漆、透漆和色漆等不同阶段，修复初期通常使用经过过滤和调配的生漆，其粘度适中，便于操作。填充材料方面，除了传统的金粉，也可根据个人喜好使用银粉或铜粉，不同金属粉末的氧化特性不同，银粉易氧化变黑，需定期维护，而金粉则能保持长久的光泽。此外，还需要准备不同目数的砥粉，用于在填补过程中增加漆层的厚度和强度，确保修复部位能够承受日常使用的物理冲击。

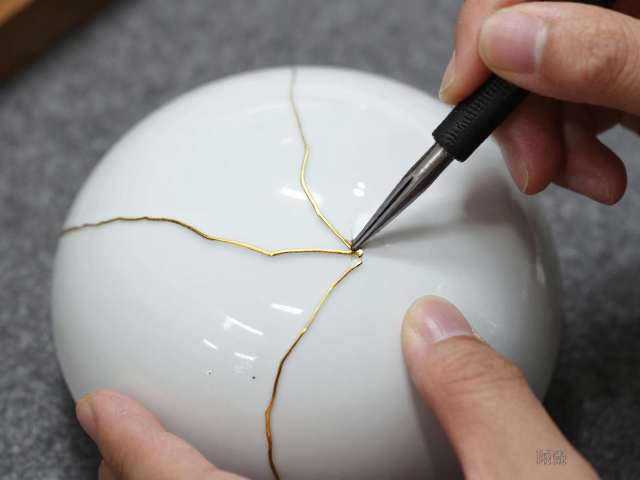

裂缝填补与金缮漆艺的操作细节
修复的核心步骤在于填补裂缝。首先，使用细毛笔将调配好的生漆涂抹在裂缝处，利用毛细作用让漆液渗入缝隙深处。对于较宽的裂缝，需分层填补，每填补一层后，需放入密闭的保湿箱（如涂了漆的木箱或密封柜中放置湿布）进行固化，通常需要24-48小时。固化后的漆层硬度较高，需使用不同目数的砂纸从粗到细进行打磨，直至填补处与瓷器表面平滑过渡，不留明显凸起。打磨过程中需注意保护周围完好区域，避免砂纸划伤本体釉面。
填补平整后，即可进行的装饰步骤。在修补处均匀涂抹一层薄漆，随即撒上选定的金属粉末。撒粉时需掌握力度，使粉末紧密附着在漆面上，形成自然的纹理。撒粉完成后，再次放入保湿箱固化，待完全干燥后，用柔软的棉布轻轻擦拭去除了未附着的浮粉，此时金属光泽便会显现。若追求极致效果，可进行多次填补和撒粉，使修复线条更加立体和丰富。整个过程需要极大的耐心，每一层的固化时间都不能压缩，否则会影响最终成品的耐久性和美观度。

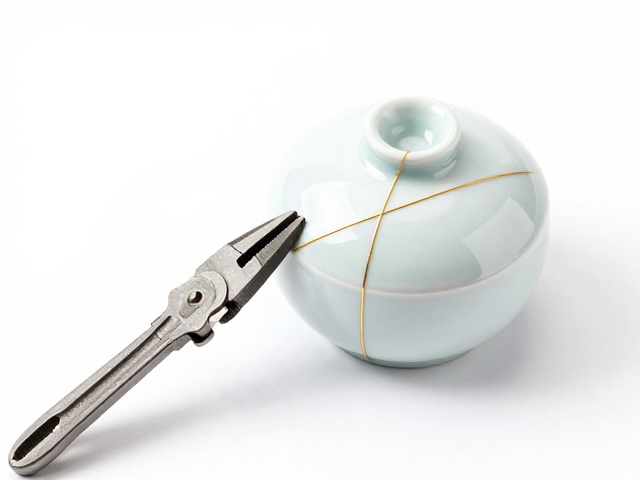

专用夹具的使用技巧与固定策略
在漆液涂抹及撒粉固化期间，碎片必须保持绝对静止，因此夹具的使用至关重要。传统的修复中常使用橡皮筋、重物或绳索，但现代修复更推荐使用专业的陶瓷修复夹具，如L型固定夹、弧形压条或定制泡沫垫块。L型夹具适用于直线裂缝的固定，通过调节螺丝力度，确保两侧碎片紧密贴合且不产生错位。对于不规则形状的破损，可使用泡沫块切割成特定形状，包裹上无酸纸后作为缓冲垫，再用胶带或夹具固定，这样既能提供均匀的压力，又能避免夹具直接接触瓷器表面造成压痕。
夹具的压力控制是技术关键。压力过大可能导致薄胎瓷器碎裂，压力过小则会导致缝隙闭合不严，影响漆液的填充效果。实际操作中，建议在夹具与瓷器接触点垫上软布或硅胶垫，以分散压力。对于大型器物，可使用多组夹具形成受力平衡点，避免单点受力过大。在固化过程中，需定期检查夹具状态，观察是否有因漆液膨胀或温度变化导致的松动，必要时进行微调。固化结束后，拆除夹具时要轻缓，避免突然受力导致新形成的漆膜断裂。

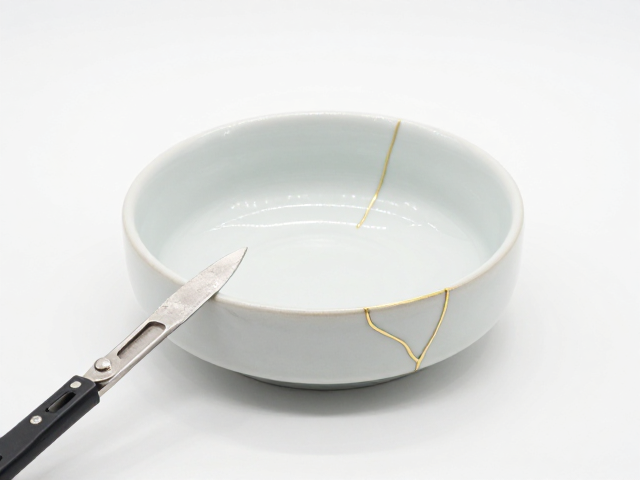

后期打磨抛光与安全养护
金缮完成初步固化后，表面可能略显粗糙或带有金属颗粒感，需进行精细的打磨和抛光。使用高目数的水砂纸（如1000目至2000目）沾水轻轻打磨修复部位，直至表面光滑如镜，且金属光泽均匀一致。打磨过程中需不断冲洗，观察光泽变化，避免过度打磨导致金属层脱落。对于高光需求的器物，可使用抛光膏配合软布进行抛光，提升整体的视觉质感。这一步骤不仅是为了美观，更是为了消除修复部位的微观瑕疵，提高其耐磨性和防水性。
养护方面，金缮修复后的瓷器虽具备较好的物理性能，但仍需科学使用。建议避免长期浸泡在强酸强碱溶液中，虽然大漆耐酸碱，但极端环境仍可能影响金属粉末的光泽。日常清洁时，使用中性洗涤剂和软布擦拭即可，避免使用钢丝球等硬质清洁工具刮擦修复部位。对于高频使用的餐具，需注意避免剧烈碰撞，尽管金缮增强了结构强度，但金属与陶瓷的热膨胀系数不同，极端温差变化可能对结合部产生微小应力。正确的使用习惯能确保金缮作品长久保持其艺术美感与实用功能。
