茶叶末釉针孔形成的微观机理
茶叶末釉作为一种铁结晶釉，其烧成过程涉及复杂的物理化学反应，针孔的产生往往源于釉层内部气体的逸出受阻。在高温烧结阶段，釉料中的碳酸盐、硫酸盐以及有机杂质发生分解，释放出二氧化碳、二氧化硫等气体。若釉熔体的粘度较大或表面张力过高，这些气体难以克服液面的阻力突破釉层表面，从而在冷却后形成肉眼可见的孔洞。特别是在茶叶末釉这种含有大量铁结晶的釉种中，结晶体的生长会改变釉层的微观结构，形成微小的通道或封闭空间，进一步阻碍气体的排出，使得针孔问题比普通单色釉更为显著。
釉料的配方比例直接决定了高温下釉液的流动性与排气能力。当配方中长石、石英等助熔剂比例不足时，釉面在最高温下未能完全玻化，粘度居高不下，此时产生的气体便容易被困在釉层深处。此外，坯体与釉层的膨胀系数匹配度也是关键因素，若坯体在烧成过程中释放的气体过多，而釉层致密性不足，气体侵入釉层后无法顺利排出，便会在釉面形成针孔。这种由内部排气不畅导致的缺陷，通常表现为釉面分布不均的细小凹坑，严重影响器物的致密性与美观度。
硅石杂质对釉面质量的具体影响

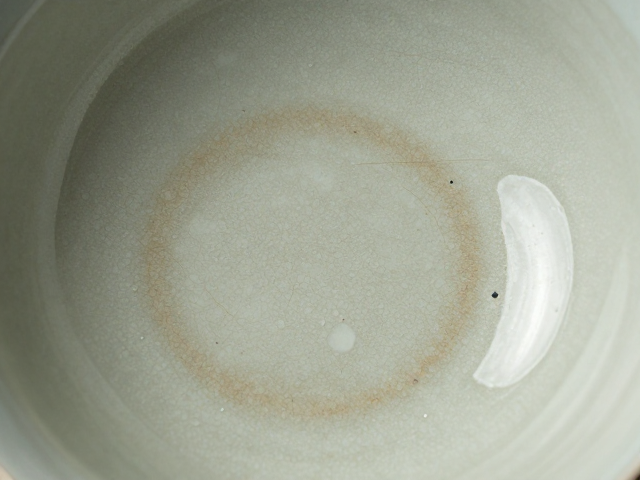

硅石作为釉料的主要骨架成分，其纯度对釉面质量有着决定性影响。天然硅石中常含有铁、钛、铝等氧化物杂质，这些杂质在高温下会与釉料中的其他组分发生反应，改变釉液的化学组成和物理性质。例如，铁杂质在还原气氛下会形成氧化亚铁，增加釉色的深沉度，但若含量过高且分布不均，会导致釉面出现黑点或色泽斑驳。钛杂质则可能形成高熔点的金红石颗粒，这些硬质颗粒不仅会影响釉面的光滑度，还可能成为针孔形成的核心，因为颗粒与釉熔体的界面处容易积聚气体。
石英颗粒的粒度分布也是影响釉面质量的重要变量。过粗的石英颗粒在烧成过程中可能无法完全熔融，残留在釉层中形成“砂眼”或凸起，这些未熔颗粒周围的釉层往往因受热不均而产生应力集中，进而诱发裂纹或针孔。相反，过细的石英粉虽然熔融迅速，但若分散不均，可能导致局部釉液成分波动，影响结晶釉中铁晶体的正常析出。因此，控制硅石的粒径和纯度，确保其在釉料中均匀分布，是提升茶叶末釉面平整度、减少针孔缺陷的关键措施。
