中温釉裂纹釉的形成机理

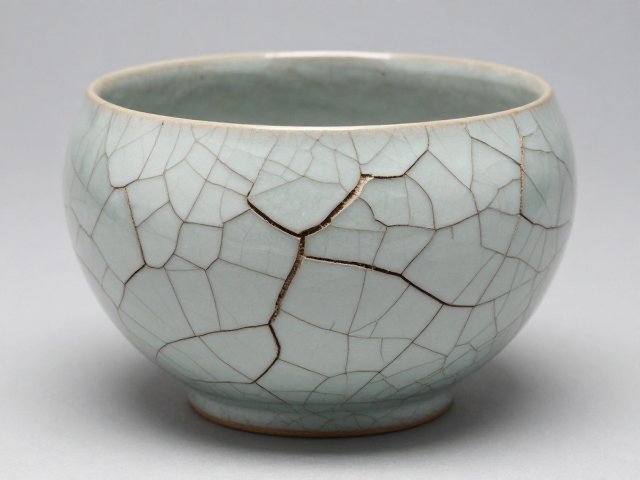

中温釉通常指在1100℃至1250℃区间内烧成的釉料，其裂纹釉（开片）并非传统意义上的因烧成缺陷导致的破损，而是一种通过控制釉层与胎体收缩率差异所形成的装饰性纹理。这种纹理的核心成因在于“应力释放”。在高温烧成阶段，釉料熔融并附着于坯体表面，随着温度降低至釉的软化点以下，釉层开始凝固。若釉层的冷却收缩率大于坯体的收缩率，釉层内部便会产生周向的压应力；反之，若釉层收缩率小于坯体，则产生张应力。当这种热应力超过了釉层的抗拉强度极限时，釉面便会发生微观或宏观的断裂，形成肉眼可见的裂纹网络。
裂纹的形态、密度及分布特征，直接取决于釉料配方中的氧化物的比例以及烧成曲线中的降温速率。高含量的氧化铝（Al2O3）通常会增加釉料的粘度，提高釉的抗裂能力，使裂纹较少且细密；而氧化钾（K2O）和氧化钠（Na2O）等助熔剂含量较高时，釉料在高温下的流动性增加，冷却时的收缩率往往较大，更容易诱发密集的开片。此外，烧成过程中的急冷或缓冷工艺会显著改变釉层的玻璃相结构，快速冷却可能保留更多的内部应力，从而在后续存放或使用中逐渐显现出色釉浸染后的金丝铁线等典型视觉效果。
坯体烧结程度对釉面开裂的影响机制
坯体的烧结程度是决定釉面最终应力状态的关键变量，其核心在于坯体的吸水率与气孔率。当坯体烧结程度较低时，内部存在大量开放气孔，结构相对疏松。在高温烧成过程中，坯体本身的收缩变形较大，且由于结构疏松，其弹性模量较低，难以对釉层提供足够的刚性支撑。这种“软胎”在冷却过程中会发生较大的体积收缩，若釉层相对致密且收缩率较小，坯体收缩会拉扯釉层，导致釉面产生不规则的剥落或大面积开裂。此外，低烧结程度的坯体吸水性高，施釉前的坯体吸水过快会影响釉层与坯体的结合力，加剧界面应力不均。
相反，当坯体达到充分烧结状态，气孔率极低，结构致密，其热膨胀系数趋于稳定。高烧结程度的坯体在冷却过程中体积变化小，能为釉层提供一个稳定的基底。然而，若此时釉料的热膨胀系数与高致密坯体匹配不当，极易因应力集中引发裂纹。例如，在高温炻器生产中，若坯体烧结过度导致致密度极高，而釉料中引入了较高热膨胀系数的成分，冷却时釉层受到的拉应力会急剧增加，导致釉面出现细碎的“鸡爪纹”或崩釉。因此，控制坯体的烧结程度，使其热膨胀系数与中温釉相匹配，是避免非预期开裂或实现可控开片的先决条件。
工艺参数与微观结构的耦合效应
除了坯釉匹配，烧成过程中的温度曲线对裂纹的定型起着决定性作用。中温釉的烧成通常包含升温、保温和降温三个阶段。在降温阶段，特别是从釉的软化点降至室温的过程中，冷却速率直接影响裂纹的生成。快速冷却（急冷）会使釉层表面迅速硬化，而内部仍处于高温松弛状态，这种温度梯度会在釉层内部形成巨大的热冲击应力。对于旨在获得开片效果的釉料，设计师常利用这一特性，在关键温度区间设定特定的降温斜率，迫使釉层在应力临界点发生断裂。若冷却过于缓慢，应力可能通过微塑性变形释放，导致釉面光滑无裂纹；若冷却过快，裂纹可能过于粗大甚至导致坯釉分离。
微观结构中的晶相析出也是影响裂纹行为的隐形因素。中温釉中常含有石英、长石或添加的成核剂。在冷却过程中，釉中某些组分可能发生晶相转变或析出微晶，这些相变伴随着体积变化，会在釉层内部产生局部应力集中点。例如，石英在573℃发生的α-β晶型转变伴随约0.8%的体积膨胀，若釉料中游离石英含量过高且颗粒较大，这一相变产生的应力极易诱发釉面开裂。因此，在配方设计中，需精确计算各矿物原料的晶相转变点及其体积效应，通过控制釉料的组成，使相变应力与热应力相互抵消或叠加至预定值，从而在微观层面调控裂纹的萌生与扩展路径。
