泥料准备与练泥去气
制作复古陶瓷杯的第一步在于对陶土或瓷土的精细处理，泥料的状态直接决定了坯体的最终质感与强度。选用高岭土与石英、长石按特定比例配制的配方，经过球磨机研磨成泥浆后，通过真空练泥机反复挤压，这一过程不仅能去除泥料中的空气泡，还能使水分分布更加均匀，避免在后续拉坯和烧制过程中因气体膨胀导致坯体开裂。
在确定泥料湿度适中后，需要将练好的泥块密封静置醒泥，通常需数天时间，让泥料内部的水分子充分渗透，消除应力。对于追求复古粗粝质感的作品，工匠有时会故意保留少量天然砂粒或调整配方增加含铁量，这种物理性质的微调，是奠定复古风格基调的关键环节，也为后续成型提供了必要的可塑性基础。

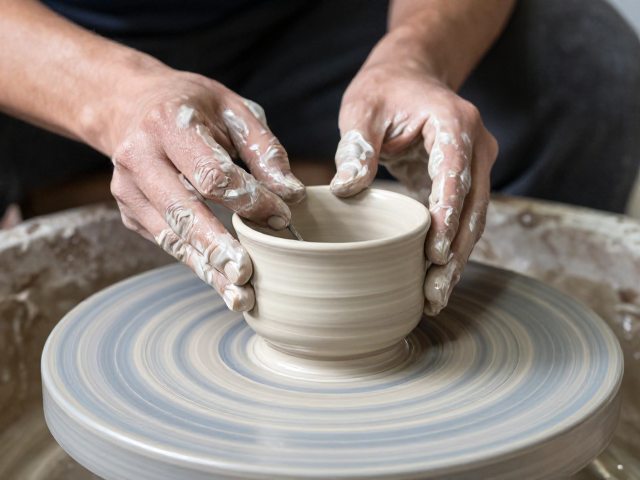

拉坯成型与修坯细节
拉坯机是赋予泥土立体形态的核心工具，操作者双手沾水，在旋转的转盘上感知泥团的重心与张力。从开口、起墙到收口，每一步动作都需精准控制力度，复古风格的杯型往往不拘泥于绝对的对称，而是保留手工拉制特有的微弧与厚度变化，这种不完美恰恰构成了其独特的艺术韵味。
成型后的湿坯需经过阴干，待坯体达到皮革硬度时，进行精细的修坯工序。使用专用修坯刀削去底部多余泥料，调整杯壁厚度，确保重心稳固。对于复古器皿，工匠常利用修坯刀在杯身刻划出台阶纹、竹节纹或仿青铜器的斑驳肌理，这些手工痕迹在后续烧制中会被永久固定，成为区分机制量产与手工孤品的重要特征。
素烧与施釉工艺
完成修坯的坯体需经过低温素烧，温度通常控制在800至900摄氏度之间，这一过程使坯体具备初步强度，便于后续施釉操作，同时能吸收坯体内部残留的水分，防止在高温烧制时产生惊裂。素烧后的坯体呈灰白色，表面多孔，这种疏松的结构特征对于吸附釉料至关重要。
施釉环节决定了陶瓷最终的色彩与光泽，复古风格常采用浸釉、荡釉或刷釉等方式。釉料配方多基于长石、石英、黏土等天然矿物，加入氧化铁、氧化铜等金属氧化物作为着色剂。为了呈现古朴厚重的视觉效果，釉层通常施得较厚，或在釉面中引入滑石、磷酸盐等成分以增加乳浊感，模拟出宋代瓷器或明清民窑那种温润如玉、内敛深沉的光泽质感。
高温釉烧与窑炉控制
高温釉烧是陶瓷成型的灵魂步骤，现代作坊多使用电窑或天然气窑，将温度升至1200至1300摄氏度（视陶土或瓷土而定）。在高温环境下，坯体中的矿物发生复杂的物理化学变化，莫来石晶体生长，玻璃相形成，使陶瓷达到致密坚硬的状态。升温曲线需经过严密的计算，特别是在300至600摄氏度区间需缓慢升温以排除结晶水，防止坯体炸裂。
窑内气氛的控制直接影响釉面的呈色与质感。氧化焰烧制色彩鲜艳明亮，而还原焰烧制则易产生古朴深沉的色调，如天青、月白或铁锈红。烧制过程通常持续10至15小时，期间需密切监控窑温与气氛变化。当达到最高温度并保温一段时间后，缓慢降温冷却，这一过程有助于釉面结晶与应力释放，确保成品不开裂、不变形，最终呈现出历经岁月沉淀般的复古风貌。
