氧化气氛中气体析出的物理机制
陶瓷在氧化烧成过程中，坯体内部残留的有机物质和碳酸盐会分解产生大量气体。当烧成温度处于高温阶段，黏土矿物中的结晶水脱去，同时二氧化硅与金属氧化物发生固相反应，这一过程会释放出口径极小的挥发性气体。若升温曲线控制不当，尤其是在600℃至900℃这一关键分解区间升温过快，气体来不及通过坯体孔隙缓慢排出，便会在半熔融状态下被包裹在釉层中。
随着温度进一步升高至1200℃以上，釉料开始熔融形成玻璃相。此时，如果坯体内部产生的气体压力大于釉层表面的张力，气体便会冲破釉面形成气泡。若气泡未能及时破裂或逸出，冷却后便留下了肉眼可见的凹陷或孔洞，即为人熟知的针孔。这种现象本质上是气液两相在高温下的动力学平衡结果，气体析出速度与釉料黏度的匹配度决定了针孔的最终形态。
原料杂质与化学反应的从属影响

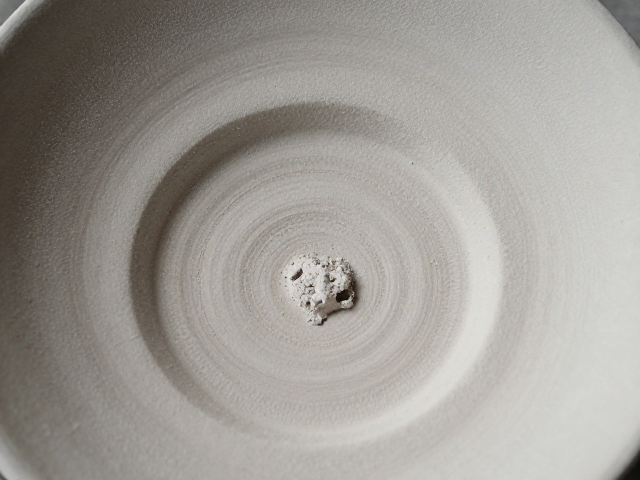

陶瓷原料中的硫化物、碳酸盐以及含铁、钛等过渡金属氧化物，在高温氧化气氛下会发生复杂的氧化还原反应。硫化物分解产生的二氧化硫气体，以及碳酸盐分解产生的二氧化碳，若原料研磨细度不足或混合不均匀，这些气体源会在局部区域富集。特别是在使用天然矿物原料时，若未经过充分的淘洗和除铁处理，杂质颗粒周围极易形成气体聚集点，成为针孔萌生的温床。
釉料配方中的澄清剂用量不当也是重要诱因。部分釉料为了追求透明度或光泽度，添加了过多的硫酸钡或碳酸锶等澄清剂。在氧化烧成时，这些物质分解产生的气体若不能与釉熔体中的其他成分充分反应形成稳定的硅酸盐网络，过剩的气体便会以针孔形式残留。此外，釉层过厚会导致气体穿透阻力增大，使得原本应该排出的气体被封存在釉层深处，形成深层针孔或釉面橘皮现象。
烧成制度与窑炉环境的协同作用
窑炉内的升温曲线直接决定了气体的排出效率。在氧化烧成阶段，必须保证充足的氧气供应，使碳素和有机物完全燃烧。若窑内氧气含量不足，局部形成还原气氛，会导致碳素不完全燃烧产生一氧化碳，或使高价金属氧化物还原为低价态，引发釉面起泡或针孔。现代电窑或燃气窑需精确控制升温速率，特别是在水分蒸发期和石英晶型转变期，缓慢升温有助于气体平稳排出，避免坯釉界面产生剧烈的气体爆发。
窑内气氛的均匀性与排烟系统的设计同样关键。若窑炉加热元件分布不均或排烟道设计不合理，会导致窑内存在温度梯度和气氛死角。在低温氧化阶段，若排烟不畅，分解产生的废气无法及时排出，会在坯体表面形成反吸现象，阻碍气体向外扩散。此外，装窑方式也会影响气体排出，叠烧或码放过密会阻碍热气流和气体流动，使得局部区域气体滞留，最终在烧成完成后形成大面积的针孔缺陷。
