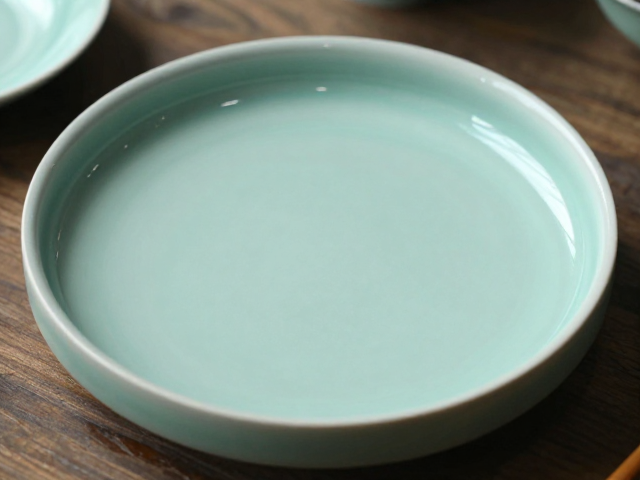

青瓷茶盘手工拉坯的核心成型逻辑
手工拉坯是青瓷茶盘制作中决定器物形态与厚薄均匀度的关键环节，其核心在于泥料在旋转离心力下的塑性变形。匠人双手需感知转轮转速与泥土重心的微妙变化，通过指尖施加均匀且持续的向外推力，使原本静止的泥块逐渐延展为预设的盘体轮廓。这一过程对泥土的含水量要求极高，通常需控制在18%至22%之间，过干则易开裂，过湿则难以定型。在拉坯过程中，匠人需不断调整手掌角度，从底部的收口到边缘的翻折，每一毫米的延伸都伴随着对材料极限的试探，最终形成茶盘底部稳固、盘面平缓的基础形态。
成型后的素坯需经过阴干处理，以缓慢去除内部水分，避免直接暴晒导致变形或开裂。阴干环境要求通风良好但无直吹风，周期通常持续三到七天，具体时长视当地温湿度及茶盘厚度而定。干燥过程中，茶盘表面会形成一层坚硬的“蛋壳层”，此时需极其小心地进行修坯工序。修坯刀需精准剔除底部多余泥料，确立底足高度，同时修整盘面弧度，确保茶盘放置平稳且排水孔位置合理。这一阶段的精细度直接影响了后续施釉的效果，任何微小的瑕疵在经过高温烧制后都可能被放大显现。
釉料配制与高温烧制的物理化学变化
青瓷独特的玉质感源于其特定的釉料配方与还原焰烧制技术的完美结合。传统青瓷釉料多以高岭土、长石、石英为基底，并加入草木灰或石灰石作为助熔剂，其中氧化铁含量通常控制在1%至3%之间，这是决定釉色呈青绿色的关键变量。施釉方法多采用荡釉或浸釉，匠人需控制浸釉时间，使釉层厚度维持在0.5毫米至1.5毫米之间，过厚易流釉或积釉，过薄则色泽苍白且缺乏温润感。施釉后的茶盘需再次干燥，方可入窑。
烧制过程是青瓷茶盘质变的核心，窑温需逐步升至1280℃至1320℃之间，具体温度取决于釉料配方中的石灰含量及烧成周期。在升温至1000℃左右时，窑内气氛需由氧化转为还原，即通过控制燃料燃烧消耗氧气，使釉料中的三价铁还原为二价铁，从而呈现青绿色泽。这一阶段需精准控制碳气比例，稍有不慎会导致釉面发黑或泛黄。烧制完成后，茶盘需经历缓慢冷却过程，以消除内部应力，防止瓷胎炸裂。出窑后的茶盘表面可能因窑温不均产生细微的“窑变”纹理，这正是手工青瓷不可复制的自然美感所在。
手工痕迹与实用性能的鉴别要点

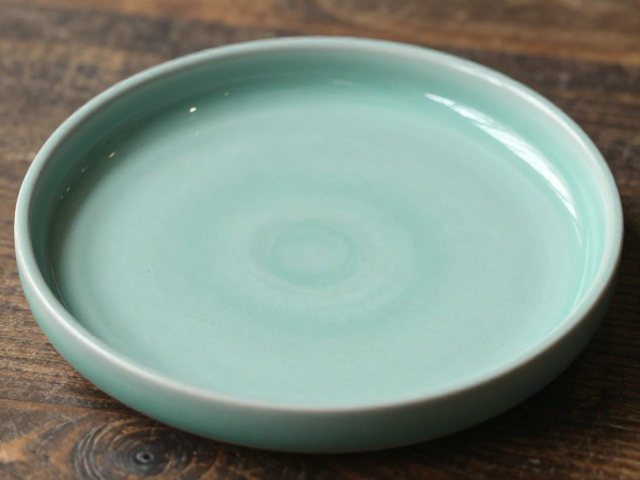

手工拉坯的青瓷茶盘在微观形态上与自然机制成型的产品存在显著差异。观察茶盘内壁与底部连接处，手工制品通常可见细微的螺旋状拉坯痕或不规则的弧度变化，这是泥料在旋转中受手工推力不均所致。此外，手工茶盘的底足往往略扁或呈不规则圆形，与机制产品绝对完美的几何对称性形成对比。这些非标准化的特征并非瑕疵，而是手工技艺的物理印记，反映了匠人对材料形态的掌控过程。在选购时，可透过光线观察釉面，手工青瓷的釉层通常更具流动感和厚度变化，光线折射时会产生柔和的漫反射，而非机制产品那种均匀一致的镜面感。
实用性能方面，青瓷茶盘的吸水率极低，通常低于0.5%，这使其具备优异的防渗水性能，适合长期作为茶海使用。茶盘的排水孔设计需结合手工成型的特点进行评估，手工钻孔易因受力不均产生微裂，需仔细检查孔洞边缘是否光滑无崩口。此外，茶盘的平整度直接影响使用体验，将茶盘置于水平桌面上，观察其晃动情况，手工制品因收缩率差异可能存在轻微翘曲，但若翘曲度过大则影响排水效率。优质的手工青瓷茶盘在长期使用中，随着茶汤的浸润，釉面会逐渐形成温润的包浆，色泽愈发深邃，这种经过时间沉淀的变化也是手工器物特有的文化属性。
