瓷土泥釉不适配？根据颜色效果选釉料，解决开裂发黄
瓷土与釉料的匹配度直接决定了最终成品的物理稳定性与视觉表现，许多烧制过程中出现的开裂或发黄现象，往往源于二者在热膨胀系数上的微小偏差。当胎体与釉层在冷却过程中收缩率不一致，釉面会受到拉应力，一旦超过釉层的强度极限，微观裂纹便会扩展为肉眼可见的龟裂。此外，胎土中的铁、钛等杂质在高温下若未被完全还原或氧化，会渗入釉层，导致釉面色泽发暗、发黄，这种现象在浅色釉料中尤为明显。
解决这一问题的核心在于建立严密的配方对照体系，通过调整釉料中的长石、石英或滑石比例，使其热膨胀系数与特定瓷土配方保持高度一致。对于高白度瓷土，可选用低铁、低钛的熔块釉或透明釉，减少杂质干扰；而对于含铁量较高的陶土或炻器土，则需选择覆盖力强、耐碱性好的釉料，以掩盖胎体瑕疵并防止铁离子迁移。这种基于材料本征属性的计算与筛选，是确保釉面平整、无缺陷的基础。
精准匹配釉料成分，规避高温下的化学与物理反应
釉料的化学成分会直接影响其在烧成过程中的流动性、光泽度以及最终呈现的颜色深度，不同的氧化物添加剂在还原或氧化气氛下有着截然不同的显色逻辑。例如，铜元素在还原气氛中呈现红色，而在氧化气氛中则趋向绿色；铁元素在低含量时产生黄色或褐色，高含量则呈现黑色或深棕色。若选用的釉料对气氛敏感度高，而窑炉气氛控制不稳定，极易导致批次间色差巨大，甚至因局部气氛不均引发釉面起泡或针孔。
为了获得稳定的颜色效果，需根据预期的釉色效果反向推导釉料配方中的关键组分。若追求温润如玉的半透明质感，可增加氧化铝含量以提高釉料粘度，抑制气泡排出，形成乳浊效果；若追求鲜艳亮丽的表面，则需提高碱金属氧化物含量，增强釉料的流动性与光泽。同时，必须严格控制釉浆的细度与密度，过粗的颗粒会导致釉面粗糙、吸光严重，而过稀的釉浆则易造成流釉或积釉，影响整体美观。

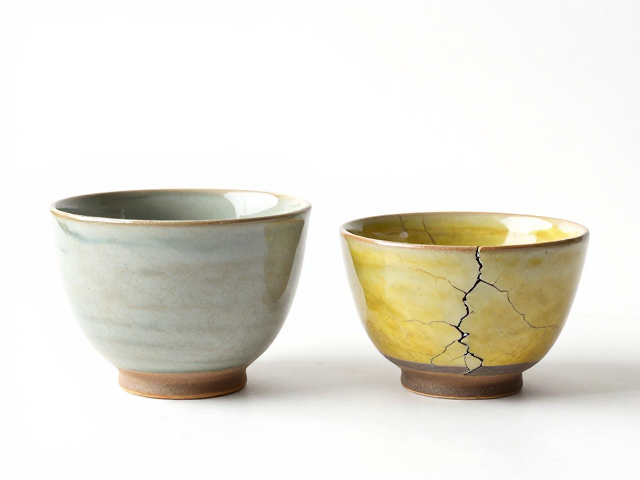

优化烧成曲线，通过温度与时间控制消除缺陷
烧成制度是决定釉面最终品质的关键变量，升温速率、最高温度、保温时间以及冷却速度共同构成了釉层熔融与胎体烧结的动态过程。过快的升温会导致坯体内部水分或有机物急剧挥发，产生气体冲破釉层形成气泡或裂纹；而过高的烧成温度则会使釉料过度熔融，导致釉面流淌、变形或与胎体发生过度反应，引发剥落或严重发黄。
针对易开裂的瓷土与釉料组合，可采用阶梯式升温策略，特别是在300℃至600℃的水分排出阶段和900℃至1000℃的石英晶型转变阶段，设置较低的升温速率，让坯体均匀受热，释放内应力。在最高温度点，保温时间需根据釉料的熔融特性精确计算，确保釉料完全熔融并形成光滑表面，但避免过长时间保温导致釉层过薄或胎体变形。冷却阶段同样重要，缓慢冷却有助于减少热应力，防止釉面产生隐裂，而快速冷却则可能用于某些需要保持鲜艳色泽的釉料，以锁定高温下的晶体结构。
建立数据化检测流程，验证适配性与稳定性
在确定瓷土与釉料的适配方案后，必须通过系统的检测流程验证其长期稳定性与物理性能。常见的检测项目包括吸水率、显气孔率、抗热震性、耐磨度以及耐酸碱腐蚀性能。抗热震性测试尤为关键，通过将样品的冷热循环次数作为量化指标，评估其在温度剧烈变化下的抗开裂能力。耐黄变测试则需在紫外老化箱中模拟长期光照环境，观察釉面颜色随时间变化的情况，确保其在实际使用环境中不会因紫外线照射而发黄。
数据记录与分析是优化配方的重要依据。通过对比不同配方在相同烧成条件下的检测结果，可以识别出色差、开裂、针孔等缺陷的成因。例如，若抗热震性数据偏低，需重新核算胎釉热膨胀系数差；若耐黄变效果不佳，需检查釉料中铁、锰等过渡金属氧化物的含量。建立完善的数据库，记录每一次试片的配方、烧成曲线、检测结果及外观评价，有助于快速迭代优化，形成稳定可靠的生产标准。
