窑具清洗后升温受阻的热力学根源分析
窑具表面残留的碱性或酸性清洗剂成分，在高温烧结过程中会转化为高熔点的硅酸盐或金属氧化物薄膜，这种致密的结垢层具有极低的热传导系数。当窑柱或窑具内部存在此类积垢时，热量无法通过正常的辐射与对流路径快速传递至窑内中心区域，导致炉膛整体热阻增加。实际生产中，若清洗剂未通过高温预烧彻底挥发或分解，残留物会在耐火材料孔隙中形成“热障”，使得加热元件需要输出更多电能才能维持设定温度，直观表现为升温曲线滞后或极限温度难以达到工艺要求。
此外，清洗过程中若使用高压水枪冲洗后干燥不彻底，水分渗入窑具微裂纹或窑柱缝隙，在快速升温阶段会发生剧烈汽化膨胀。这种相变过程不仅消耗大量潜热，还会导致窑具内部产生微应力裂纹，进一步削弱整体结构的蓄热能力。部分工况下，清洗液中的钙、镁离子与窑具材质中的二氧化硅反应生成玻璃相，覆盖在散热面或加热面，物理上阻隔了能量交换的效率，使得即便加热功率正常，实际升温速率仍远低于理论值。
针对性清洁工艺与预处理优化策略
彻底去除窑具表面的顽固积垢需采用分阶段的化学清洗与物理剥离结合法。建议选用中性或弱酸性专用清洗剂，避免强碱腐蚀窑具本体结构，清洗后必须经过充分的去离子水漂洗，确保无离子残留。对于已形成的硬化结垢，可采用机械打磨配合超声波清洗，重点处理窑柱连接处及散热翅片等热交换关键部位。清洗完成后，务必进行低温烘干处理，确保窑具内部含水率低于规定阈值，防止因水分蒸发导致的升温迟滞现象。
引入高温预烧程序是消除清洗残留影响的关键步骤。在正式生产前，安排一段缓慢升温的预烧阶段，例如以每分钟5-10摄氏度的速率升至300-500摄氏度，并保温2-4小时。这一过程旨在通过可控的热应力释放，使残留的挥发性有机物及水分完全排出，同时促使残留的无机盐类发生相变或分解，转化为易挥发或低吸附态物质。通过这种“以热代洗”的辅助手段，可有效恢复窑具表面的辐射发射率，重建高效的热传递通道。

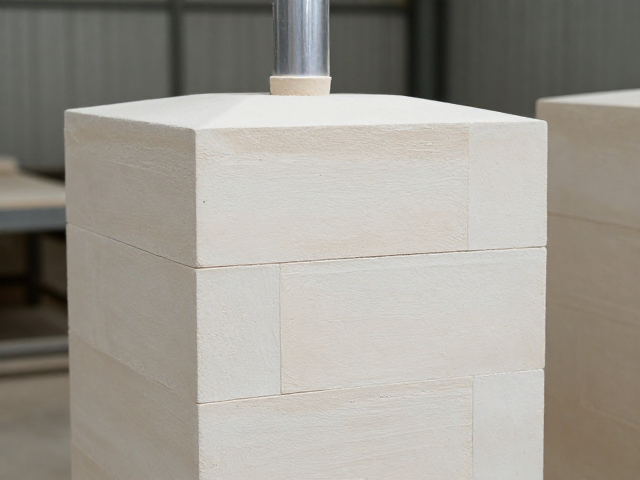

窑具结构维护与热工参数协同管理
窑柱与窑具的装载方式直接影响热流的分布均匀性。若清洗后重新码放时，窑具间间隙过大或接触点不实，会导致局部热对流受阻，形成冷区。需定期检查窑柱的垂直度与平整度，确保每层窑具受力均匀，避免因变形导致的散热不均。对于使用年限较长的窑柱，若发现表面釉面剥落或孔隙率显著增加，应进行密度检测，必要时进行修补或更换，以维持其原有的蓄热与导热性能。
热工参数的动态调整也是解决升温难题的重要环节。在清洗周期后，建议适当降低初始升温速率，观察窑内温差变化，待温度升至800摄氏度以上且温差稳定后，方可逐步提升升温斜率。同时，监控加热元件的电阻值变化，清洗过程中若有水渍或污垢附着在元件表面，会改变其散热特性，需定期清理加热元件表面的粉尘与飞溅物，确保电能高效转化为热能。通过建立清洗、预烧、装载、升温的全流程数据记录，可精准定位热效率损失环节，实现窑炉热工状态的持续优化。
