苏打烧铁釉结晶的物理化学机制
苏打烧结晶釉的核心在于高温下碳酸钠分解产生的钠离子与铁源在高温熔融状态下的相互作用。当窑炉温度达到1250℃至1280℃区间时，釉料中的钠长石或纯碱迅速气化，钠离子渗入釉层表面，与氧化铁及二氧化硅结合形成低熔点的液相。这种特定的化学环境使得铁元素在冷却过程中能够克服晶体生长的能垒，从而析出方铁矿或磁铁矿微晶。这一过程并非简单的沉淀，而是依赖于釉料基础配方中高硅低铝的特定比例，以确保熔体具有足够的流动性让晶体自由舒展，同时保持足够的粘度以固定晶体形态。
冷却速率是决定结晶形态的关键变量，直接影响了最终成品的视觉表现。在降温阶段，从1250℃降至1150℃的区间需要设置阶梯式降温，即所谓的“结晶平台期”。在这个温度段内，熔体处于过饱和状态，铁氧化物开始成核并生长。若降温过快，晶体来不及生长，釉面将呈现均匀的铁红或黑褐色；若降温过慢，晶体可能过度生长导致釉面粗糙甚至剥落。经验丰富的工匠通常通过观察窑内火色变化，结合热电偶数据，精确控制降温斜率，使结晶点大小控制在0.5毫米至2毫米之间，形成类似雪花或冰裂纹的立体结构。
釉料配方与原料处理的标准化流程
基础釉料的制备需要精确计算各组分的比例，典型的苏打烧铁釉配方包含石英、长石、高岭土以及关键的发色剂氧化铁。石英提供二氧化硅骨架，长石作为助熔剂，高岭土则用于调节釉浆的悬浮性和高温粘度。氧化铁的含量通常控制在3%至8%之间，具体数值取决于目标结晶的颜色深度和密度。原料需经过球磨细化，细度要求达到800-1000目筛余，以确保釉面平整度和结晶的均匀性。过粗的颗粒会导致釉面针孔或结晶点大小不均，影响成品的微观结构稳定性。
施釉工艺对结晶效果有着决定性影响，常见的方法包括浸釉、荡釉和喷釉。对于追求大面积结晶效果的器物，喷釉能提供更均匀的釉层厚度，通常控制在0.3毫米至0.5毫米之间。釉浆的比重需维持在1.65-1.70 g/cm³之间，过稀会导致釉层太薄，晶体生长空间不足；过稠则易产生流釉或积釉，造成局部成分不均。施釉后，坯体需在室温下自然干燥24小时以上，确保水分完全挥发，避免入窑时因水分急剧蒸发导致坯釉分离或炸裂。干燥过程中的环境湿度需控制在50%-60%，防止釉面吸湿后影响高温下的熔融行为。
烧成曲线控制与窑炉环境管理

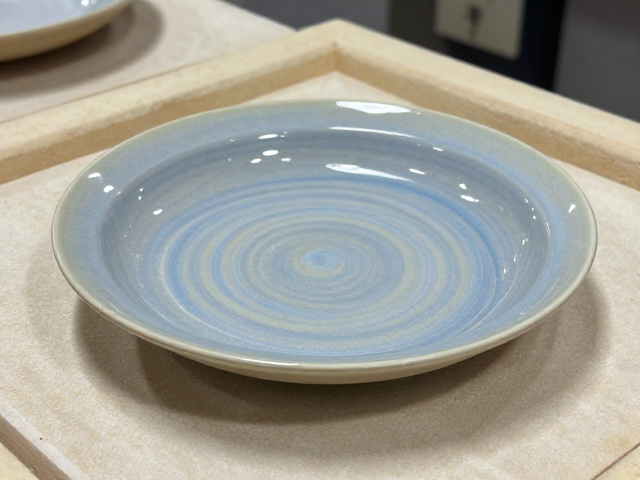

装窑方式直接影响热风的循环和温度场的分布，进而影响结晶的均匀性。器物之间需保持适当间距，避免火焰直接冲刷釉面导致局部过热或还原气氛不均。对于电窑烧制，升温曲线需设置多个保温段，特别是在900℃时设置分解段，使釉料中的碳酸盐及有机物充分分解排出。进入高温段后，升温速率需保持稳定，避免温度波动引起釉面起泡。窑内气氛需保持中性偏还原，氧含量控制在2%-4%之间，这有助于铁元素以二价铁形式存在，促进方铁矿结晶的生成，若气氛过氧，铁元素易氧化为三价铁，导致结晶颜色偏黄或发白，失去铁锈红的深沉质感。
冷却阶段的控制是苏打烧结晶釉成败的关键。从最高温降至1200℃后，需设置2-4小时的等温保温，让晶体充分成核。随后以每小时15-25℃的速率缓慢降温，通过晶体生长的动力学规律，使结晶点大小趋于一致。当温度降至1000℃以下时，可加快降温速率，避免晶体过度长大。出窑后，器物需自然冷却至室温，不可急冷，以防热应力导致釉面开裂。烧成过程中，窑内废气需定期排放，保持窑室微正压，防止冷空气倒灌影响温度场的稳定性。
成品微观结构与视觉特征鉴赏

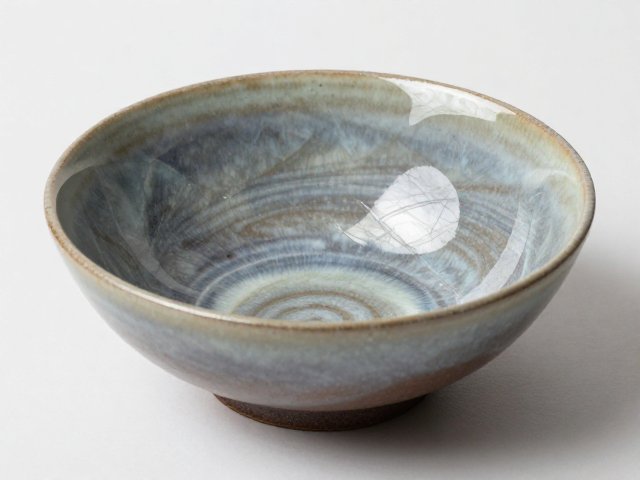

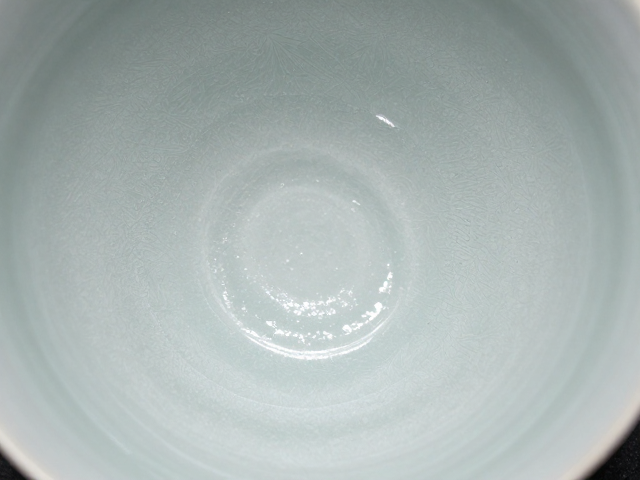

苏打烧铁釉结晶成品的显著特征是其表面呈现出的立体结晶颗粒，这些颗粒在光线下具有独特的光泽和色彩变化。微观上，结晶点多为等轴状或树枝状，边缘清晰，与周围玻璃相形成明显的折射率差异。在自然光下，结晶点呈现深褐色、铁红色或黑褐色，周围釉面则因钠离子富集呈现淡黄色或琥珀色，形成鲜明的色彩对比。这种色彩层次并非单一色调，而是随着光线角度和观察距离的变化，展现出丰富的视觉深度。
釉面的质感表现为哑光与局部高光并存，结晶点因厚度较大，表面反射光线较为散射，呈现柔和的哑光质感，而未结晶的玻璃相区域则保留一定的光泽。触摸时，结晶点有明显的起伏感，但边缘过渡自然，无尖锐突起。这种质感赋予了器物古朴、厚重的视觉张力，符合传统陶瓷美学中对“拙”与“厚”的追求。不同烧成条件下，结晶的密度和大小会有所差异，高密度小晶体显得精致细腻，大晶体则显得粗犷豪放，鉴赏时需结合器型、釉色整体协调性进行综合评估。
工艺缺陷分析与成因追溯
针孔是苏打烧铁釉常见的缺陷之一，主要由釉料中水分、有机物分解产生的气体未能及时排出所致。若釉层过厚或烧成温度过高，气体逸出时易形成针孔。此外，原料未充分干燥或施釉后干燥不充分，也会导致水分在高温下急剧蒸发形成气泡，破裂后形成针孔。解决此问题需严格控制原料含水率，优化烧成曲线，特别是在低温段设置充分的排气保温时间。
流釉是另一常见缺陷，表现为釉层向下堆积，导致器物底部釉层过厚，甚至粘连窑具。这通常由釉浆比重过低、施釉过厚或烧成温度过高引起。高温下釉料粘度降低，重力作用使釉层流动。预防流釉需精确计算釉料配方，提高氧化铝含量以增加粘度，控制施釉厚度，并适当降低烧成温度。此外，结晶不均或局部无结晶，可能由釉料成分不均、窑内温度场分布不均或冷却速率不当导致，需通过优化球磨工艺、调整装窑方式及精确控制冷却曲线来解决。
