釉层厚度对呈色与质感的决定性作用
茶叶末釉作为传统铁结晶釉的代表，其独特的黄绿色调与星点状结晶效果，高度依赖于施釉时的厚度控制。在实际操作中，釉层过薄会导致铁元素在高温下过度挥发或分解，使得釉面呈现呆板的灰白色，缺乏茶叶末釉标志性的深沉色泽与金属光泽；相反，若釉层过厚，熔融状态下的釉液流动性过大，容易在坯体表面形成流淌堆积，导致结晶颗粒过大且分布不均，甚至出现釉泪或脱釉现象，破坏了器物整体的均匀性与细腻感。
工匠通常需要根据坯体的吸水率以及釉浆的稠度，通过多次浸釉或荡釉来精确调整厚度，一般控制在0.5毫米至1.5毫米之间较为适宜。这一区间能确保釉层在高温下形成稳定的玻璃相基质，同时为铁氧化物析出结晶提供足够的物质基础。通过观察釉浆在坯体表面的挂浆状态，经验丰富的制瓷者能判断出土窑后的发色潜力，过薄的釉层往往显得轻浮，而过厚的釉层则可能因重力作用产生不可控的流变，影响最终成品的艺术表现力。
烧制温度曲线对结晶生长的关键影响
茶叶末釉的烧制过程是一系列严密的物理化学变化，温度曲线的设定直接决定了铁结晶的形态与分布。还原气氛下的烧成通常从常温缓慢升温至800摄氏度左右进行氧化分解，排除坯釉中的水分和挥发性物质。随后升温至1200摄氏度至1250摄氏度之间的高温保温阶段，这是釉料熔融和铁元素初步析出的关键期。此时的升温速率需保持平稳，避免因温度骤升导致釉面起泡或开裂，确保釉层充分玻化。
进入1250摄氏度至1280摄氏度的最高烧成温度区间后，保温时间的控制成为核心变量。较短的保温时间有助于形成细小密集的结晶点，呈现“茶叶末”般的细腻质感；而延长保温时间则促进晶体生长，形成较大片的结晶斑块，虽具视觉张力但可能失去茶叶末釉特有的温润感。冷却阶段的降温速率同样重要，缓慢冷却有利于结晶的完善与稳定，快速冷却则可能使部分晶体结构保留非平衡态，影响釉面的硬度与光泽度，因此精确的温控曲线是重现传统工艺美学的技术基石。
气氛控制与结晶显色的协同机制

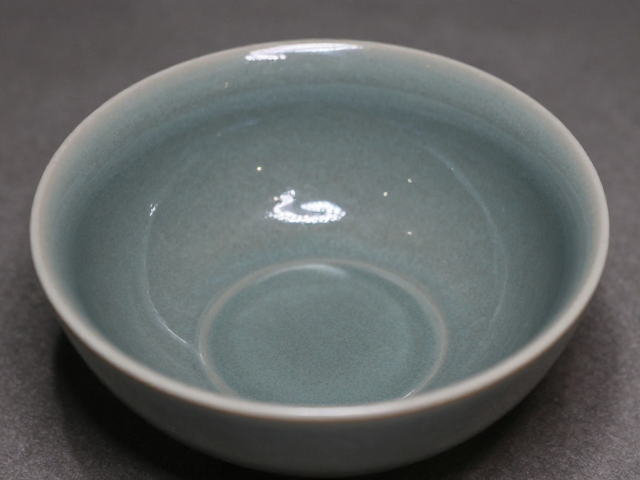

除了厚度与温度，烧成气氛中的氧气含量对茶叶末釉的最终呈色起着修饰与定调的作用。茶叶末釉属于铁结晶釉，其黄绿色调源于二价铁与三价铁在釉层中的比例变化。在还原气氛中，铁元素主要以二价铁形式存在，有助于形成青绿基调；若还原气氛不足，氧化气氛较强，釉面易偏黄褐，失去茶叶末釉特有的清冷色调。因此，窑炉内的碳氢化合物比例需经过精密计算，确保在高温段提供充足的还原性气体，同时避免强还原导致釉面发黑或铁元素过度还原而失去结晶能力。
气氛的波动会直接影响釉面的微观结构，不稳定的气氛可能导致结晶点大小不一、颜色深浅不均，形成斑驳无序的视觉效果，这与茶叶末釉追求的匀净中见变化的美感背道而驰。工匠需通过观察火照或热电偶数据，实时监控窑内气氛变化，适时调整燃料供给或通风口开合，以维持气氛的稳定性。这种对气氛的细腻把控，结合精准的釉厚与温度曲线，共同构建了茶叶末釉独特的艺术语言，使其在光线下呈现出如古铜般温润且深邃的光泽。
