窑炉升温曲线与坯体脱水阶段
清晨六点，窑室温度已稳定在100摄氏度，这是坯体脱去结晶水的关键期。对于高岭土与长石配方的素坯而言，缓慢升温能避免内部水分急剧汽化导致坯体开裂。观察热电偶读数，每升高50摄氏度需保持半小时，确保热量均匀渗透至坯体中心。这一阶段的核心在于耐心，釉料尚未熔融，任何因升温过快造成的应力集中都会在后续烧成中暴露为隐裂或变形。
当温度攀升至300摄氏度，有机杂质开始分解，坯体结构发生初步硬化。此时需密切监控窑内气氛，弱还原气氛有助于排除碳素，防止釉面出现黑点。记录显示，若升温速率超过每小时80摄氏度，坯体表面极易产生细密的气孔，这些气孔在釉层熔融后会成为气泡聚集的温床。因此，保持升温曲线的平滑过渡，是获得致密坯体的先决条件。
釉料熔融与玻化反应过程
进入800摄氏度区间，釉料中的长石开始软化，表面逐渐形成初步的玻璃相。此时釉层流动性增加，若坯体吸水率过高，釉料可能会发生过度下陷，导致露胎。通过观察窑镜，可见釉面由哑光转为半透明，气泡开始上浮并破裂。这一过程需要精确控制保温时间，过短则玻化不完全，釉面粗糙无光；过长则釉层流淌，可能粘连匣钵或造成厚度不均。

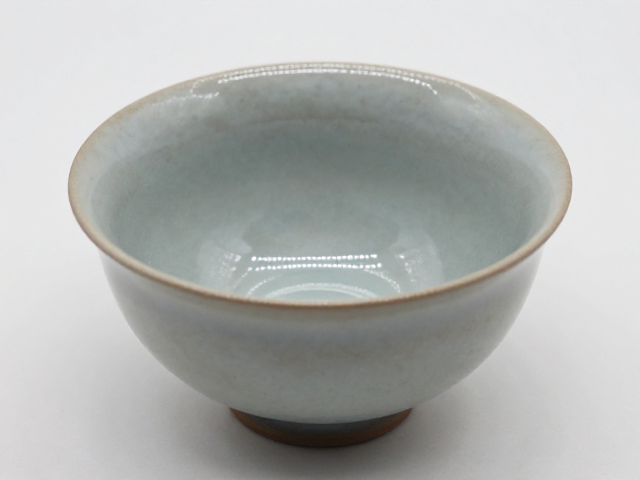

温度达到1200摄氏度时，釉料完全熔融，玻璃相大量生成，釉面光泽度显著提升。此时需调整燃烧嘴开度，维持微弱的还原气氛，使釉中的铁元素呈现青绿或天青色，而非氧化气氛下的黄褐色。釉面的最终质感在此刻定型，气泡的大小、分布以及釉层的厚度变化，都取决于这一阶段的火候掌控。细微的温度波动都会导致釉色深浅不一，因此需保持窑炉燃烧的绝对稳定。
冷却结晶与釉面最终呈现
降温阶段从1200摄氏度开始，冷却速率直接影响釉面的晶体结构。快速冷却有助于形成细密的釉面，减少大晶体析出，使釉色更加纯净明亮。随着温度降至800摄氏度，釉层逐渐固化，此时需观察釉面是否出现流釉或缩釉现象。若发现局部釉层过薄，可能是冷却过快导致釉料未能充分铺展；若釉面发暗，则可能是冷却过程中氧气渗入，导致釉面氧化变色。

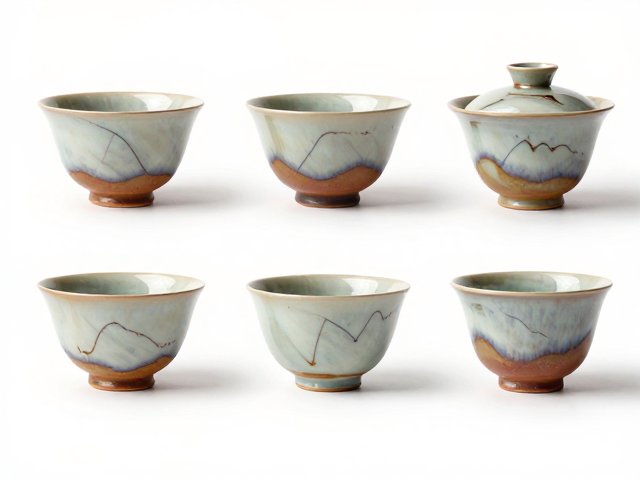

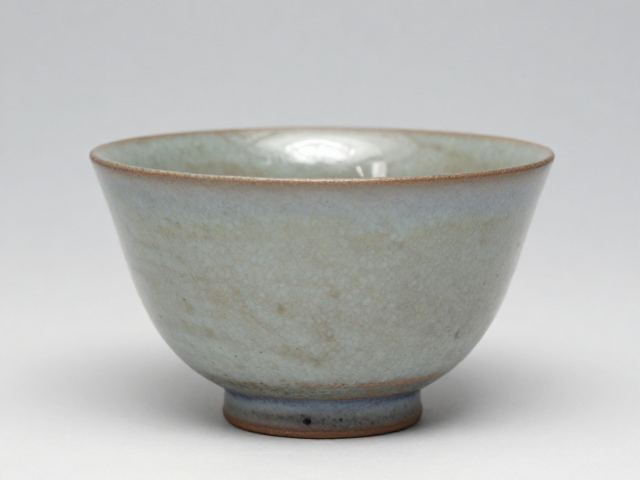

当窑温降至300摄氏度以下，釉面完全定型，此时可进行开窑检查。成品茶杯的釉面应呈现出温润如玉的质感，气泡分布均匀，色泽符合预期。通过对比不同升温与冷却曲线下的成品，可出釉面变化的具体规律。每一次烧成都是一次数据的积累，记录釉面的细微差异，有助于优化后续的配方与烧成制度，从而稳定地复现理想的釉面效果。
