釉下彩气窑烧成中的温度控制与气氛管理
釉下彩在气窑中的表现，核心在于对还原气氛与升温曲线的精准拿捏。传统柴窑依赖木灰自然落灰形成釉面，而现代气窑则完全依靠燃烧效率与气体配比来模拟或超越自然窑变的效果。烧制过程中，氧气与燃气的比例直接决定了釉面的发色与光泽度。若氧气过量，釉面容易发白、失光，色彩也会显得浮躁单薄；反之，若还原气氛过强，可能导致釉面出现黑点或气泡，甚至因过度还原造成釉层流淌失控。因此，操作者需依据所用釉料的化学配方，设定精确的升温节点，特别是在300℃至900℃这一关键区间，必须保持稳定的微还原状态，使釉料中的金属氧化物充分反应，奠定发色的基础。
除了温度，冷却阶段的控制同样不容忽视。釉面的最终质感往往取决于晶体在降温过程中的析出状态。快速冷却可能导致釉面玻璃相结构紧密，光泽度高但略显生硬；而缓慢冷却则有助于釉面内部形成微小的晶体结构，增加釉面的厚重感与温润度。在实际操作中，许多匠人会采用分段冷却的策略，即在釉料熔融充分后，适当减缓降温速率，让釉面“熟透”，这样能显著提升釉层的透明度与纯净度。气窑的热惯性较大，操作人员需密切监控热电偶数据，避免因炉温波动导致釉面出现惊釉或剥落现象，确保每一件作品在出窑时都能保持釉面的完整与均匀。

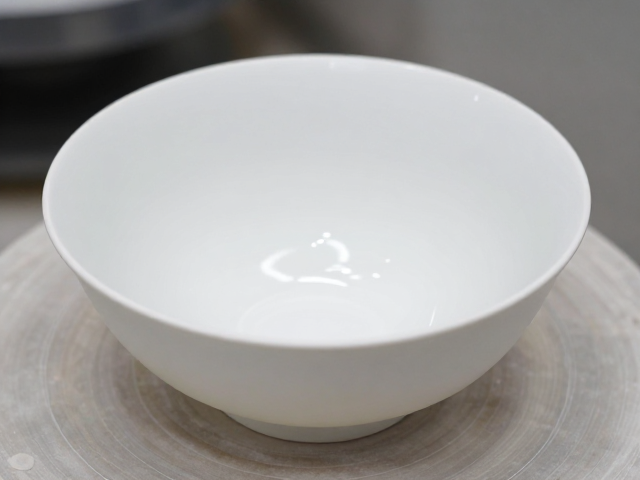

打磨抛光工艺对瓷器表面质感的重塑
经过高温烧制后的瓷器，表面往往伴随着细微的釉裂、缩釉点或因积釉形成的颗粒感，这些瑕疵在强光下尤为明显。打磨抛光并非简单的表面修饰，而是通过物理手段消除微观层面的不平整，提升光线在釉面的反射率。常用的打磨工具包括不同目数的砂纸、金刚石磨块以及抛光膏。起始阶段通常使用较粗的磨块（如600-800目）去除明显的釉面瑕疵和积釉颗粒，动作需轻柔且均匀，避免用力过猛导致釉层局部磨损过度，形成难看的“砂眼”。随着打磨的深入，逐渐过渡到1000目至2000目以上的细砂纸，此时主要目的是消除之前的划痕，使釉面变得平滑细腻。
抛光环节则是提升瓷器“温润感”的关键步骤。在表面达到极高平滑度后，使用牛皮垫配合氧化铈或专用抛光膏进行精细抛光。这一过程能够填补釉面微观上的极细微凹坑，使光线能够以更接近镜面反射的方式折射，从而呈现出如玉般的光泽。值得注意的是，抛光力度与时间需根据釉面的硬度灵活调整，硬度较高的石英质釉面可适当增加抛光时间，而低熔点釉面则需格外小心，以免因摩擦生热导致釉面发乌或产生橘皮纹。经过精心打磨抛光的瓷器，其视觉上不再具有新出窑瓷器的刺眼“贼光”，而是呈现出内敛、柔和且持久的温润质感，极大地提升了作品的艺术表现力。

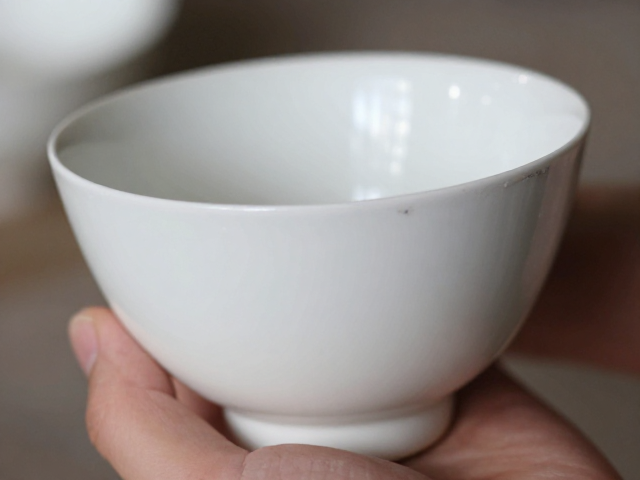

釉面瑕疵的识别与修复策略
在实际烧成与后处理过程中，釉面瑕疵的识别与修复是保证成品率的重要环节。常见的瑕疵包括针孔、棕眼、落渣和釉泪。针孔和棕眼多因釉料中水分未完全排出或有机物燃烧产生的气体未能及时逸出所致。对于轻微的针孔，可通过精细打磨予以消除；若针孔密集且深，则可能需要在后续重釉或修补时注入透明釉料进行填补。落渣则是窑具或环境灰尘落入釉面所致，表现为釉面上凸起的异物。此类瑕疵在打磨初期即可通过观察表面突起进行定位，使用磨块小心磨平后，经抛光处理即可恢复平整，但需注意控制磨削深度，避免破坏整体釉层厚度。
釉泪和流釉现象通常发生在釉料熔融后流动性过大，导致釉层向下堆积。厚重的釉泪不仅影响器物的美观，还可能在冷却过程中因收缩率不同而产生应力裂纹。对于轻微的釉泪，打磨时需重点处理边缘过渡区，使其与主体釉面平滑连接，避免形成突兀的棱角。若釉泪过厚且伴有裂纹，则修复难度较大，可能需要考虑局部补釉后重新烧制，但这会显著增加成本与风险。因此，预防优于修复，在施釉阶段控制釉浆浓度与厚度，以及在烧成阶段优化升温曲线，才是减少瑕疵的根本途径。通过严密的过程控制与精细的后处理，才能最大程度地展现釉下彩瓷器温润光亮的艺术特质。
