氧化烧制中炸坯的常见诱因分析
氧化烧制过程中，坯体在升温至300℃至600℃区间时发生炸裂，通常源于坯体内部残留的水分或有机物质急剧气化。当窑炉升温速率过快，水分无法通过毛细管作用缓慢排出，会在坯体内部形成巨大的蒸汽压力。若坯体干燥不充分，或环境湿度过大导致坯体吸潮，这种内部应力极易突破泥料本身的结合力，导致结构性崩塌。此外，泥料中混入较大的石英颗粒或砂粒，在117℃左右发生晶型转变时体积膨胀，若未经过充分的陈腐或练泥处理，颗粒周围的结合力薄弱，也会成为炸裂的起始点。
釉料与胎体的膨胀系数不匹配是另一大核心诱因。在氧化气氛下，胎体与釉层在冷却过程中收缩比例不同，若釉层的收缩率显著大于胎体，釉面会产生拉应力。当这种应力超过坯釉界面的结合强度，或者在升温初期釉料熔融前未能有效释放应力，就会导致胎体开裂甚至炸碎。这种情况常出现在配方调整后未进行小样测试直接大货烧制的环节，或者使用了经过多次回收、成分比例发生变化的旧土与新土混合烧制时，物理性能的不稳定会直接反映在成品率上。
窑变失败的热工与气氛根源

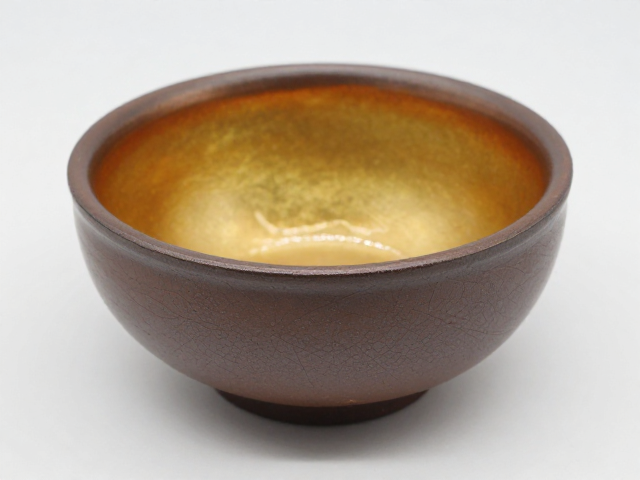

窑变效果依赖于温度、气氛和时间的精准平衡，其中温度曲线的偏差是导致窑变失败的首要原因。氧化烧制虽然以富氧环境为主，但若窑内氧气供应不足，局部形成还原性气氛，铁元素等呈色离子会呈现不同的价态，导致预期颜色完全偏离。例如，铜红釉在氧化气氛下通常呈绿色或黑色，若窑位温差过大，局部温度低于1100℃，呈色反应无法启动，坯体表面仅能看到灰暗无光的底色。温控仪探头位置不当或热电偶老化，会导致实际窑温与设定值存在偏差，使得关键相变过程未能在最佳温度区间完成。
气氛控制的稳定性直接决定了金属氧化物的呈色纯度。在氧化烧制中，若排烟道堵塞或闸板开度不合理，废气无法及时排出，窑内氧气含量下降，原本应氧化为三价铁的物质可能部分保留二价铁状态，导致釉色发青或发黑。此外，落灰现象也是不可忽视的因素。若窑具清洁不彻底，或匣钵密封性不佳，高温下窑内的杂质颗粒落入坯体表面，与釉料发生二次反应，形成难看的斑点或流釉不均。这种物理性的污染在追求纯净窑变的工艺中，往往被视为不可逆的失败，因为后期无法通过简单打磨去除深层的嵌入杂质。
坯体制备与成型工艺的排查
泥料的处理质量决定了坯体的先天体质。未经充分陈腐的泥料，水分分布不均，可塑性差，干燥时收缩率不一致，极易在成型后产生隐性裂纹。在制备过程中，若练泥机排气不彻底，泥料内部包裹的气泡在烧制时受热膨胀，形成针孔或气泡，严重时会导致坯体鼓包或破裂。对于薄胎或异形坯体，干燥过程更为敏感，若采用自然干燥，环境风速和温度波动会加剧干燥不均；若采用快速干燥，表面硬化过快，内部水分无法排出，形成的应力集中点会在烧制初期直接导致坯体开裂。
成型过程中的接合处是结构薄弱点。手拉坯或注浆成型时，不同部位厚度差异过大，在受热和冷却过程中收缩速度不一致，厚薄交界处极易产生裂纹。若使用粘接剂或泥浆进行拼接，若泥浆过稀或粘接面未经过适当的刮压处理，结合力不足，在高温下泥浆中的水分蒸发形成空洞，导致结构松散。此外，坯体表面的修整若过于用力，破坏了坯体内部的致密结构，形成肉眼不可见的微裂纹，这些微裂纹在烧制过程中会迅速扩展，最终导致整件作品报废。
修复与提升成品率的实操策略

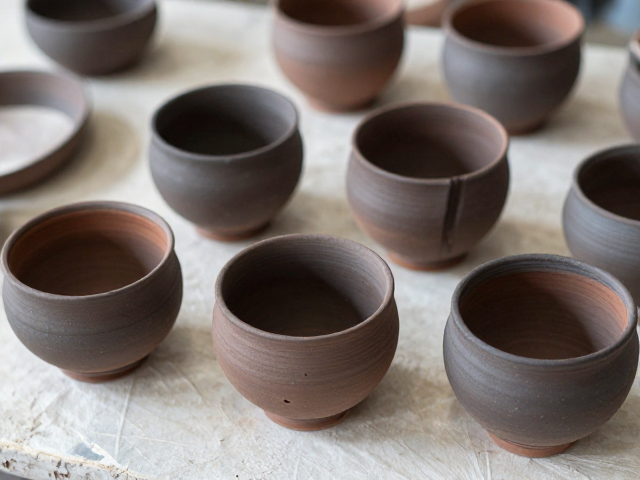

针对炸坯问题，首要措施是优化干燥流程。引入强制通风干燥设备，控制环境温度在20-25℃，相对湿度保持在50%-60%，采用阶梯式降温干燥，避免表面结壳。对于高湿度季节，可在干燥室放置除湿机，确保坯体含水率降至5%以下方可入窑。在泥料处理上，增加陈腐时间至两周以上，并使用真空练泥机反复排气，确保泥料均匀无气泡。对于含有粗颗粒的泥料，必须进行过筛处理，去除直径大于0.5毫米的杂质，减少晶型转变带来的体积膨胀应力。
在烧制工艺方面，建立详细的升温曲线数据库。在300℃以下设置缓慢升温阶段，延长脱水时间，确保水分完全排出。精确计算釉料与胎体的膨胀系数，通过添加氧化铝或氧化镁微调釉料配方，使两者膨胀系数接近，减少界面应力。烧制过程中，实时监控窑内氧含量，使用在线氧分析仪或定期取样分析，确保氧化气氛充足且稳定。对于窑变作品，采用分段烧制策略，先在低温区充分氧化有机物，再快速升温至高温区进行釉面熔融，避免长时间高温停留导致釉面流淌过度或呈色失真。每次烧制后记录温差、气氛变化与成品效果，形成数据闭环，逐步优化工艺参数。
