宝丰清凉寺的核心考古发现
河南宝丰县大营镇清凉寺村及周边区域，是宋代汝窑瓷器的核心产区。2005年，该遗址被列入“中国百年考古重要发现”，随后在2011年入选“世界文化遗产预备名单”。考古发掘工作自1987年发现汝窑窑址以来，逐步揭示了从北宋早期至晚期不同阶段的生产面貌，其中北宋中晚期堆积层中出土的御用汝瓷残片，为确认其官窑属性提供了关键实物证据。
遗址内的窑炉结构多呈半地穴式或地面券窑，布局紧凑，显示出严密的规划性。清理出的窑具如垫饼、支钉等，直接反映了当时的装烧工艺。特别是带有细小支钉痕的器底，成为鉴别汝窑青瓷的重要特征之一。这些考古遗存不仅证实了汝窑的存在，更通过地层关系梳理出口烧与覆烧等不同技法在时间轴上的演变脉络，为理解其技术体系奠定了坚实基础。

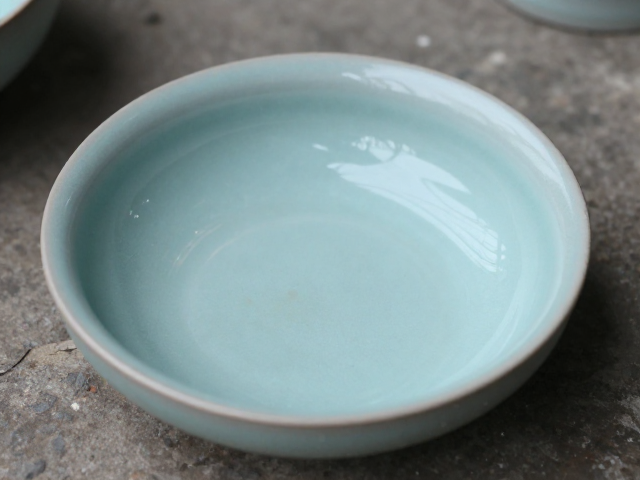

天青釉色的物质基础
汝窑天青釉色的形成，离不开对当地特有原料的精准控制。主要胎土取自当地玛瑙质粘土，这种高铝低铁的成分特性，使得胎体在高温下呈现出行工细腻、结构致密的特点，俗称“香灰胎”。釉料则多以长石、石英及草木灰配制，而传说中掺入玛瑙入釉的说法，虽在科学检测中尚未发现确切的纳米级玛瑙颗粒直接作为着色剂，但当地富含微量矿物质的原料环境，确实为釉面独特的质感提供了物质前提。
釉层中的主要呈色元素为铁（Fe），但汝窑的天青并非简单的低铁釉。其关键在于釉料中氧化铁含量控制在极低范围（通常低于1%），并在还原焰气氛下烧制。这种低铁含量配合特定的硅铝比，使得釉层在冷却过程中形成严密的玻璃相结构。光线进入釉层后，因微晶结构及气泡的散射作用，呈现出温润如玉、含蓄内敛的光泽，而非刺眼的玻璃光，这是“天青”视觉美感的核心物理机制。
还原焰与火候的微妙平衡
烧制过程中的窑炉气氛控制是决定釉色的关键变量。汝窑瓷器需在高温下经历严密的还原焰烧制，通常温度控制在1200℃至1300℃之间。在此温度区间内，窑内氧气含量被严格限制，釉料中的三价铁（Fe³⁺）被还原为二价铁（Fe²⁺），二价铁在硅酸盐网络中呈现出色，从而形成青绿色调。若还原气氛不足，釉色易偏黄或偏灰；若还原过度，则可能导致釉面发黑或产生窑变瑕疵。
火候的掌握体现在升温曲线与保温时间的精细配合。考古发现的窑具痕迹显示，工匠需精确计算燃料（多为木柴或煤）的投入节奏，以维持窑内温度的稳定上升。冷却过程同样至关重要，自然冷却过程中釉层的应力释放会影响最终开片的效果。这种对热工制度的极致掌控，使得每一批次的产品虽有细微差异，但整体保持着高度一致的审美标准，体现了古代工匠对材料物理化学性质的深刻理解。

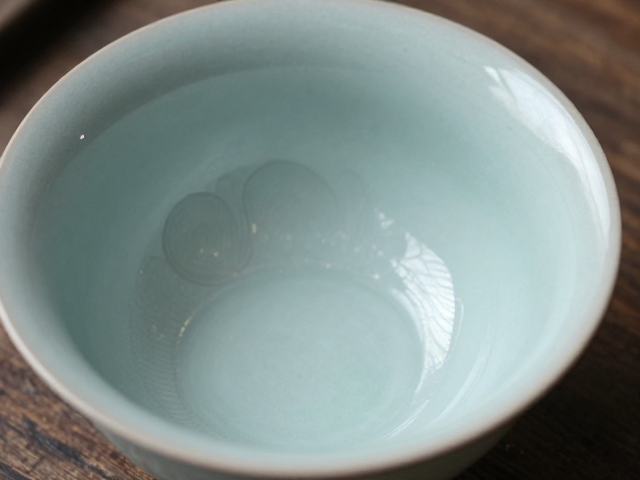

支钉烧制与“芝麻花”痕
汝窑瓷器多采用支钉支烧法，这一工艺直接影响了器物的成型与外观。为了追求极致的轻薄与完整，工匠将器物底部用极小的支钉支撑，再置于匣钵中层叠烧制。由于支钉接触面积极小，烧成后器物底部会留下细小如芝麻点的支钉痕，俗称“芝麻钉”。这些痕迹通常呈圆形或椭圆形，颜色与釉面相近，若隐若现，既保证了器物的完整釉面，又成为鉴别汝窑身份的重要微观特征。
支钉的尺寸与数量因器型而异。盘、碗类器物通常使用三枚或五枚支钉，而大型陈设器可能采用更多支钉或垫饼辅助。考古出土的残片中，部分支钉痕边缘带有轻微的熔融收缩现象，这反映了高温下瓷土与支钉材料的相互作用。这种精细的装烧方式，要求工匠具备极高的操作技巧，稍有不慎导致支钉断裂或位移，便会造成器物变形或落渣，因此成品率极低，也侧面印证了汝窑瓷器珍贵的原因。

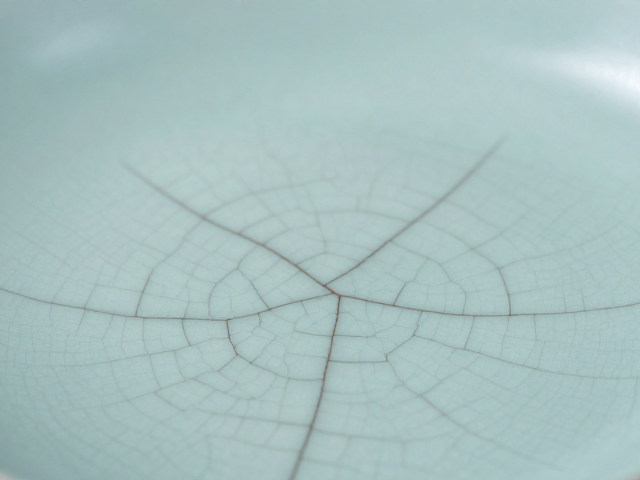

开片纹理的自然生成逻辑
汝窑瓷器表面的开片现象，常被误认为是缺陷，实则是釉层与胎体在冷却过程中因收缩系数差异而形成的受控裂纹。胎体与釉层的热膨胀系数不完全匹配，当窑炉冷却时，釉层收缩幅度大于胎体，导致釉面产生张应力。当应力超过釉层强度极限，便形成细微裂纹。这种开片并非随机无序，而是随着时间推移和氧化过程，逐渐由白变黄，形成“金丝铁线”般的视觉效果，增添了器物的层次感。
开片的形态多样，有冰裂纹、鱼子纹、蝉翼纹等，其形成受釉料配方、厚度及冷却速率的多重影响。较厚的釉层更容易形成深邃的冰裂纹，而薄釉则多呈细密的鱼子纹。考古发现的汝窑标本中，部分器物开片细密均匀，显示出工匠对釉料粘度及施釉厚度的精准计算。这种将物理应力转化为艺术语言的技术，使得汝窑瓷器在静谧中蕴含着动态的美感，达到了技术与艺术的完美统一。
