乐烧窑釉面起泡的核心成因分析

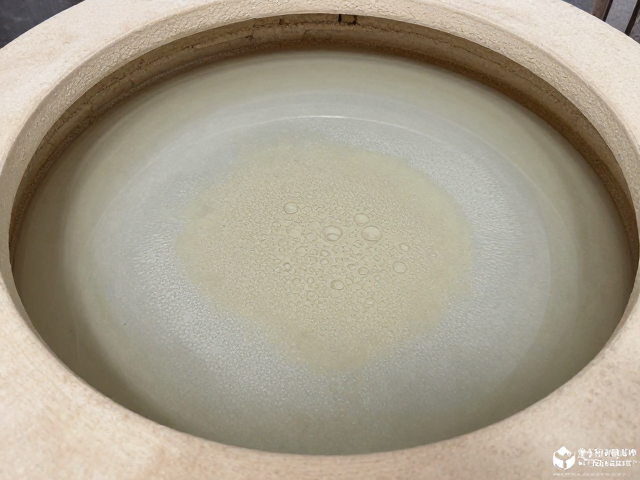

乐烧过程中釉面起泡通常源于坯体与釉层在极高温下产生的气体释放不均或釉料本身含有挥发性杂质。当窑内温度迅速攀升至1000℃以上时，坯体内部残留的水分、碳酸盐分解产生的二氧化碳以及有机物燃烧产生的气体若无法及时排出，便会被困在熔融的釉层中。一旦釉层表面过早固化形成封闭膜，内部气体膨胀便会冲破釉面，冷却后留下明显的气泡缺陷。此外，乐烧特有的急热急冷特性加剧了这一过程的不稳定性，若升温速率控制不当，气体爆发式释放会直接导致釉面针孔或大气泡。
釉料配方中的水分含量及施釉厚度也是关键诱因。过厚的釉层在熔融初期流动性不足，难以通过自身重力流平以包裹住析出的气体，从而形成空洞。部分天然矿物釉料若未经过充分陈腐或研磨细度不够，颗粒间的空气包裹在烧制初期难以排出。实际生产中，若釉浆沉淀不均或施釉工具带有油污，这些外来杂质在高温下分解产生的气体也会成为起泡的直接推手。需重点排查釉料制备环节，确保釉浆细度达到规定目数，并严格控制施釉时的厚度一致性，避免因局部过厚导致排气通道堵塞。
远程监控数据下的故障排查逻辑
通过物联网传感器获取的窑炉温度曲线是诊断起泡问题的首要依据。乐烧窑通常使用热电偶实时采集炉膛温度，若监控数据显示升温阶段存在温度平台期或波动，说明燃烧系统供气不稳或风门开度不合理，导致局部还原气氛过强或氧化不足，影响了气体的排出路径。操作人员需对比理论升温曲线与实际采集数据，重点观察800℃至1000℃区间，这是坯体结构转变和气体大量析出的关键阶段。若该阶段温度曲线出现异常尖峰或滞后，往往对应着重大的起泡缺陷，需立即调整助燃空气与燃料的比例。
窑内压力与气氛监测数据能进一步辅助判断排气环境。乐烧对气氛变化极为敏感，若远程监控系统显示窑内负压过大，会加速表面冷却，使釉层过早硬化，阻碍内部气体逸出；反之，正压过大可能导致冷空气吸入，引起温度骤降。通过分析历史数据中起泡批次与气氛参数的关联，可以发现规律。例如，当排烟口温度与炉膛温差过大时，说明热交换效率低，窑内气体滞留时间过长，增加了起泡风险。结合温度、压力及气氛数据的多维分析，能精准定位是升温速率、气氛控制还是排气设计导致的故障。
工艺参数优化与标准化操作方案
针对升温阶段的排气问题，需建立分阶段的升温策略。在坯体脱水及有机物燃烧阶段（室温至600℃），应保持缓慢升温，确保水分和挥发物充分排出。进入釉熔阶段（800℃以上），可适当加快升温速度以促使釉层快速熔融覆盖，但需避免升温过快导致气体爆发。实际操作中，可通过调整燃烧器功率或风门开度来实现阶梯式升温。对于乐烧这种快速烧成工艺，精确计算从入窑到出炉的时间窗口至关重要，需根据窑炉热工性能模型，设定每个温区的最佳保温时间，确保气体在釉层熔融窗口期内顺利排出。
釉层厚度与施釉工艺的标准化是减少起泡的基础措施。建议采用浸釉或淋釉法时，严格控制釉浆比重在1.40-1.45g/cm³之间，并根据坯体吸水性调整施釉次数。对于易起泡的坯体，可采用双层施釉法，第一层薄釉打底，第二层厚釉装饰，利用薄釉层的致密性阻碍气体向上渗透。同时，施釉前需确保坯体表面清洁无油污，釉浆使用前需充分搅拌并过滤，去除杂质和气泡。通过建立详细的施釉作业指导书，规范每一次操作的参数，减少人为因素导致的批次间差异，从而从源头降低起泡概率。
窑炉维护与日常巡检机制
燃烧系统的稳定性直接影响釉面质量，需定期检查燃烧嘴、气管及阀门。乐烧窑通常使用天然气或液化气，若燃烧嘴堵塞或喷嘴磨损，会导致火焰形状改变，局部温度过高或加热不均，引发釉面起泡。远程监控系统可记录燃烧器的运行状态，若发现某区域温度异常，应优先检查对应燃烧单元。此外，窑炉密封性检查不容忽视，窑门、观察孔等处的耐火材料若老化破损，会导致漏风，改变窑内气氛和温度分布，影响气体排出。建立定期的维护保养计划，清理窑具积碳，更换老化密封件，确保窑炉处于最佳工作状态。
窑具与装载方式的合理性会影响热场分布。乐烧窑内坯体摆放需保证热气流通顺畅，避免堆叠过密导致局部热量积聚或气流受阻。若窑具表面釉面脱落或积存大量杂质，会反射或吸收热量，造成局部温差，诱发起泡。操作人员应定期检查窑具平整度，清理窑具表面的结瘤和积碳。在装载时，坯体之间应保持适当间距，确保每个坯体都能均匀受热。通过优化装载模式，结合远程监控的热场分布图，调整窑具摆放位置，消除温度死角，提升整体烧成质量的一致性。
