紫砂泥与荣昌陶泥的矿物成分差异
紫砂泥主要产自江苏宜兴丁蜀镇，其核心矿物结构由石英、云母和赤铁矿组成，这种独特的三方晶系结构使得泥料在烧制后形成独特的双气孔结构。相比之下，荣昌陶泥源自重庆荣昌地区，属于典型的黏土质砂岩风化物，其颗粒相对较粗，二氧化硅含量较高，而氧化铝含量通常低于紫砂泥。这种基础矿物成分的差异，直接决定了两者在可塑性和烧结温度区间的不同表现，紫砂泥的耐火度通常高于普通陶土，且在高温下不易产生明显的变形。
从微观结构来看，紫砂泥经过长期地质风化，颗粒之间保持着自然的疏松状态，未经过度研磨，保留了原矿的粗糙感。荣昌陶泥则更多经过机械粉碎和筛分处理，颗粒细腻度较高，但缺乏紫砂那种天然的层状结构。在含水率和吸水性测试中，未经烧制的紫砂泥条通常表现出更慢的吸水速率，而荣昌陶泥因颗粒结合紧密，吸水速度相对较快，这一物理特性差异在手工制坯过程中表现为紫砂泥更易于拍打成型，而荣昌陶泥更依赖于轮制或模印工艺。
铁质泥料变色的化学机理

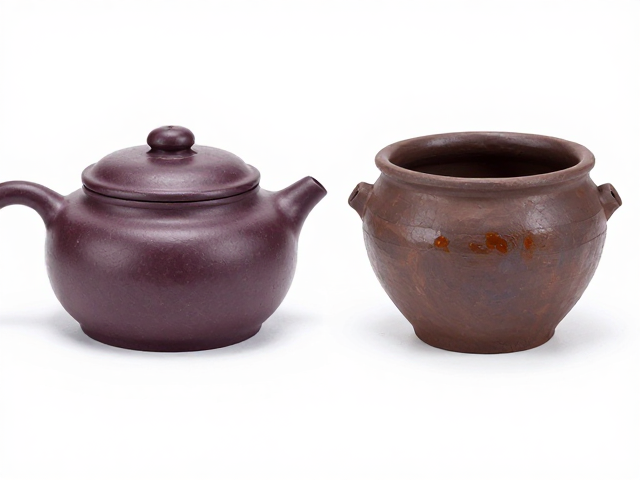

铁元素在陶土中主要以氧化铁（Fe2O3）和氧化亚铁（FeO）的形式存在，其变色现象本质上是金属氧化物在高温还原或氧化气氛下的晶格转变。当泥料中铁含量较高时，在氧化气氛下烧制，三价铁离子稳定存在，泥料呈现红色、棕色或黄色。若烧制过程中氧气供应不足，进入还原气氛，三价铁会部分转化为二价铁，导致泥料颜色向青灰色或黑色偏移。这一过程并非简单的表面着色，而是晶体内部电子跃迁吸收光谱改变的结果，因此即使经过长期使用，铁质泥料的底色变化依然具有不可逆性。
温度区间对铁质变色的影响具有严密的物理规律。一般而言，紫砂或含铁陶料在900℃至1050℃之间，铁元素开始发生显著的晶相变化。若烧制温度超过1100℃，部分铁元素可能与硅酸盐结合形成玻璃相，导致泥料表面出现玻化现象，颜色加深且光泽度改变。实际观察中，同一批铁质泥料在不同窑位因受热不均，会出现从朱红到深紫甚至黑褐色的过渡，这种色差并非瑕疵，而是铁元素在高温下热力学稳定性差异的自然体现，也是鉴别天然铁质泥料的重要依据之一。
工艺处理对泥料呈色的影响
泥料的陈腐过程对铁质成分的表现有着深远影响。紫砂泥或高铁陶土在经过数月甚至数年的自然陈腐后，水分均匀分布，有机质分解，泥料内部发生复杂的物理化学作用。这一过程中，铁颗粒表面可能形成微量的氧化膜，使得烧成后的颜色更加沉稳内敛，红色调中透出深沉的紫色感。相比之下，未经充分陈腐的泥料烧制后颜色往往发浮，红色鲜艳但缺乏厚重感，铁质分布不均会导致烧成后出现斑驳的色差，这在传统工艺中常被视为需要规避的质量缺陷。
研磨细度与筛分目数直接决定了铁质颗粒在泥料中的分散状态。粗颗粒的铁质在烧制时会形成明显的斑点或纹理，如常见的“铁星”现象，这是由于未完全熔融的铁质颗粒残留所致。若经过超细研磨，铁质均匀分散在基质中，烧成后则呈现均匀的紫红色或深褐色，无明显颗粒感。现代工艺中，部分泥料会通过添加天然矿料调整铁含量，但这种添加必须遵循天然矿物配比原则，任何人为添加化学着色剂以模拟铁质变色效果的行为，均不符合天然陶艺的制作规范，且会导致作品在长期使用中出现褪色或脱落现象。
