刻花瓷泥的矿物特性与物理表现
刻花瓷泥的核心在于其颗粒细腻度与可塑性，传统高岭土与石英、长石按特定比例配比后，需经过反复淘洗与陈腐，以消除内部应力并提升泥料致密性。这种泥料在干燥过程中收缩率相对稳定，能够支撑起深刀刻划时坯体的结构强度，避免因泥层过厚或水分不均导致开裂。实际生产中，泥料的含水率通常控制在12%至15%之间，这一区间能确保坯体在雕刻时既具备足够的韧性，又不会因过湿产生粘连或变形，为后续精细纹样的呈现提供物质基础。
泥料中的氧化铁含量直接影响刻花后的视觉层次，低铁泥料烧成后呈白中泛青，适合表现清雅细密的线条；而含铁量稍高的泥料则呈现出暖色调，能增强刻痕阴影的对比感。工匠在处理泥料时，常通过控制揉泥的力度与次数来调整泥料内部的空气含量，空气残留过多会在烧制过程中形成气泡或黑点，破坏刻花区域的平整度。因此，泥料的预处理不仅是物理混合，更是对微观结构的精细调控，直接决定了成品表面的光洁度与刻口的清晰度。
化妆土的配方逻辑与施涂技法
化妆土是一种经过精细研磨的稀泥浆，主要成分通常为高岭土或瓷石，其作用是在深色或粗糙的胎体表面形成一层洁白、细腻的覆盖层，从而为刻花或彩绘提供理想的基底。优质的化妆土需经过筛网过滤，颗粒直径通常小于0.1毫米，以确保涂层均匀无颗粒感。在施涂过程中，工匠多采用浸蘸、刷涂或淋浆等方式，关键在于控制泥浆的稠度与坯体的吸水性，使化妆土层厚度保持在0.5至1毫米之间，过薄则无法遮盖胎体瑕疵，过厚则易在干燥收缩时与胎体剥离。
施涂后的坯体需经过阴干处理，使化妆土层与胎体充分结合，这一过程需避免阳光直射或强风，以防干燥过快导致开裂。在实际操作中，化妆土与胎体的收缩率差异是主要技术难点，若两者收缩不一致，烧制过程中极易产生“剥釉”或裂纹。因此，配方调整需根据当地原料特性进行微调，有时需添加少量羧甲基纤维素钠等增稠剂来改善泥浆的悬浮性与附着力，确保在刻花工序前，涂层具备足够的硬度与稳定性，能够承受刻刀的压力而不崩落。
刻花工艺中的刀具运用与线条控制

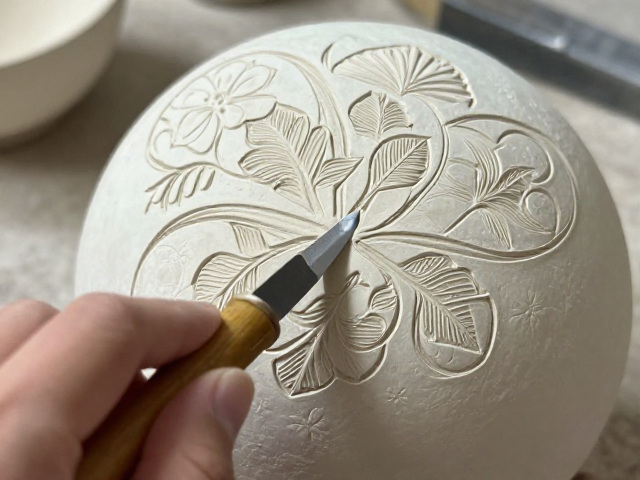

刻花工艺的核心在于“刀味”的表达，工匠需根据纹样需求选择不同的刻刀，如平口刀用于勾勒轮廓，斜口刀用于剔除空白，圆口刀用于表现圆润的肌理。刀具的角度与切入深度直接决定了线条的深浅与宽度，一般而言，刻花深度控制在1至3毫米，过深易伤胎骨，过浅则烧成后纹路模糊。在运刀过程中，手腕需保持稳定，利用肘部带动手臂进行匀速移动，以确保线条流畅连贯，避免出现断刀或抖动痕迹。
线条的排列组合构成了瓷面的视觉节奏，工匠需根据瓷器的曲面变化调整刻刀角度，尤其在瓶、壶等立体器型上，刻花需顺应器物的造型起伏，使纹样随形体流动。对于复杂图案，常采用“先粗后细、先主后次”的顺序，先以深刀确定主体轮廓，再以浅刀细化内部纹理。此外，刻花过程中的排渣问题也至关重要，每刻一刀后需及时清理泥屑，防止残留泥料影响后续线条的清晰度，或在高温烧制时造成釉面缺陷。
釉料匹配与烧成温度下的质感呈现
刻花瓷的最终质感高度依赖于釉料的流动性与透明度，透明釉或薄釉能最大程度保留刻花线条的立体感与刀工细节。釉料配方中二氧化硅与氧化铝的比例需经过精确计算，以确保釉面在烧成后既有一定的厚度以覆盖刻痕，又具备足够的透光性。常见的匹配策略是采用与胎体膨胀系数相近的釉料，防止因温差导致釉层开裂或剥落。在实际烧制中，釉料的熔融温度通常控制在1280℃至1350℃之间，这一区间能使釉面充分玻化，形成温润如玉的光泽。
烧成过程中的升温曲线对刻花瓷的质感有着决定性影响。在氧化气氛下，釉面通常呈现明亮清澈的效果，有利于突出刻花线条的清晰度；而在还原气氛下，釉面可能略带青色或灰色，能增强纹样的古朴韵味。冷却阶段的速率也需严格控制，快速冷却可能导致釉面应力过大产生隐裂，而缓慢冷却则有助于釉面结构的稳定。工匠需根据窑炉特性与釉料配方，动态调整烧成制度，使刻花瓷在视觉上达到线条流畅、釉面莹润、层次分明的艺术效果。
