民间补瓷手艺的核心：精准识别破损几何特征

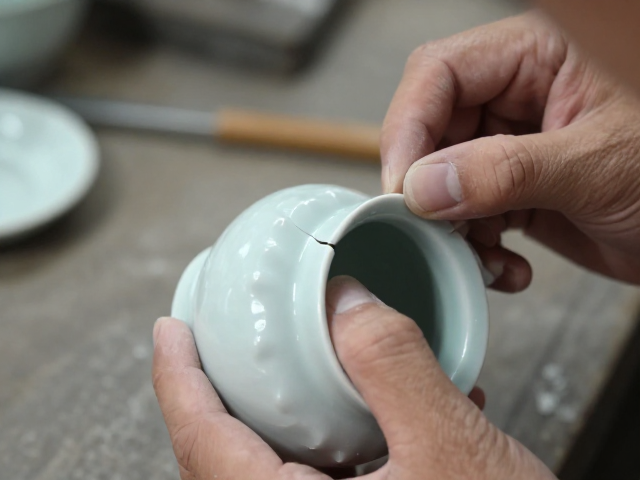

瓷器修复的第一步并非立即动手粘合，而是对破损部位的微观结构进行严密的物理分析。工匠需要观察断裂面是处于瓷胎的致密区还是釉面薄弱层，判断裂纹是贯穿性断裂还是表面剥落。这种判断直接决定了后续填补材料的厚度与粘合剂的渗透深度。对于缺口较大的器物，需评估剩余结构的承重能力，若瓷壁过薄，直接填充可能导致受力不均而再次崩裂，此时需先进行加固处理。
在实际操作中，经验丰富的师傅会使用放大镜观察断口的微观纹理，区分是自然老化导致的酥裂，还是外力冲击造成的脆性断裂。自然老化的断口通常伴有细微的粉化现象，需要清理浮土以增强附着力；而冲击力导致的断口则边缘锋利，可能存在隐藏的微裂纹。识别这些细节能够避免盲目操作，防止因处理不当导致破损范围扩大，为后续的精准复原提供可靠的物理依据。
传统材料配比与缺口填充的力学平衡
民间修复中常使用生漆混合瓦灰或石膏粉作为主要填充材料，这种混合物的关键在于比例控制。瓦灰的颗粒粗细直接影响填充后的平整度，通常需要先经过不同目数的筛网筛选，以获得与瓷器胎体相近的粗糙度。生漆作为粘合剂，具有极强的附着力和耐水性，但其干燥需要特定的湿度和温度环境。工匠需根据当地气候条件，调整生漆中桐油的比例，以调节固化速度和硬度，确保填充层在冷却或受力时不会产生内应力开裂。
填充过程讲究“少量多次”，每次填入的材料厚度通常不超过1-2毫米，待初步固化后再进行下一层填补。这种分层作业的方式能够最大限度地减少材料收缩带来的空隙，同时便于随时调整填充形态。对于不规则的缺口，填充物需略高于原始瓷面，预留出后续打磨的空间。材料与瓷器本体的结合处必须形成严密的过渡，避免出现明显的阶梯状落差，这是保证修复后器物整体强度与美观的基础。
手工打磨与釉面质感的重现技术
填补物固化后，表面粗糙且形态不规则，打磨是还原瓷器原貌的关键环节。工匠通常使用从粗到细的不同粒度砂纸或磨石，配合清水进行湿磨。这一过程极其考验手感，需时刻感知填补层与瓷器本体的平整度，避免因打磨过度导致填补层塌陷或瓷器本体受损。对于高浮雕或复杂纹饰处的破损，需使用特制的竹签或小型锉刀进行局部修整，严格遵循原始器物的线条走向。
釉面质感的重现往往比形状修复更具挑战性。民间手艺中常采用“点翠”或“磨光”技法，即在打磨平整的填补面上，使用极细的粉末与透明介质混合，像抛光一样反复擦拭，使填补层表面产生类似釉面的光泽。这种光泽并非通过化学涂层实现，而是通过物理抛光使微观表面达到一定平滑度，从而反射光线。通过精细控制打磨的力度和介质，使修复区域在视觉上与周围釉面融为一体，达到“修旧如旧”的效果。
