电窑烧成青瓷淡绿的釉料配比逻辑
青瓷的淡绿色调并非单一原料的简单堆砌，而是基于氧化铁与氧化钴在还原气氛中发生化学反应后的视觉呈现。以传统的紫金土为胎骨，釉料中氧化铁含量通常控制在1.5%至2.5%之间，这一区间能确保在高温下形成稳定的亚铁离子结构。若追求更轻盈的淡绿，需引入少量氧化钴作为着色剂，但钴的添加量极微，往往不超过0.1%，过量会导致釉面发黑或产生难以控制的深蓝色斑纹。
釉料的基础配方多采用长石、石英、高岭土和石灰石按比例混合。长石提供碱金属氧化物，降低熔融温度；石英作为骨架支撑，防止釉层流淌；高岭土增加悬浮性，防止沉淀；石灰石则是主要的助熔剂。不同产地原料的矿物成分差异巨大，例如浙江高安的高岭土与福建德化的高岭土在铁含量上存在显著差别，这直接影响了最终釉色的冷暖倾向。工匠需通过反复试片，根据当地原料特性微调配方，才能获得均匀且通透的淡绿色釉面。
浸釉技法中的浓度与时间控制
浸釉是青瓷成型的关键步骤，其核心在于釉浆比重与浸渍时间的精准配合。釉浆比重通常维持在1.65至1.75g/cm³之间，这一密度既能保证釉层在干燥后有足够的厚度以呈现玉质感，又不会因过厚而在烧成过程中产生流釉或积釉现象。使用比重计测量是行业标准做法，通过观察浮子露出液面的高度来快速判断浓度是否达标。
浸釉时的动作需平稳流畅，坯体浸入釉浆后停留时间通常在3至5秒之间。对于胎体吸水率较高的素坯，时间可适当缩短，利用坯体吸走部分水分，使釉层紧贴胎体；而对于经过精细打磨或施过底釉的坯体，则需延长浸渍时间或采用多次薄浸的方式。取出坯体时，手指需轻托底部，避免震动导致釉层开裂，随后静置晾干，观察釉面是否均匀，有无针孔或剥落迹象，这是检验浸釉效果的第一道关卡。
电窑还原烧成的温度曲线管理
电窑烧制青瓷的优势在于温度控制的精确性与气氛的稳定性，但还原气氛的营造仍需依靠对燃烧室气氛的精细调控。在氧化阶段，窑内温度升至900℃左右，此时坯体中的有机物完全氧化，碳酸盐分解，釉料开始初步熔融。随后进入升温阶段，需快速越过二氧化碳分解温度区间，确保窑内二氧化碳浓度降低，为还原反应创造条件。
还原阶段是决定青瓷色泽的核心环节，通常在1180℃至1220℃之间进行。通过定期投入少量木屑、碳粉或定期调节助燃风门，人为制造缺氧环境，使釉料中的三价铁还原为二价铁，从而呈现出青绿色。还原持续时间一般维持在20至40分钟，具体时间取决于窑炉大小与装窑密度。降温阶段需保持一定的还原气氛延续至1000℃以下，防止二价铁重新氧化，导致釉色发黄或发灰。

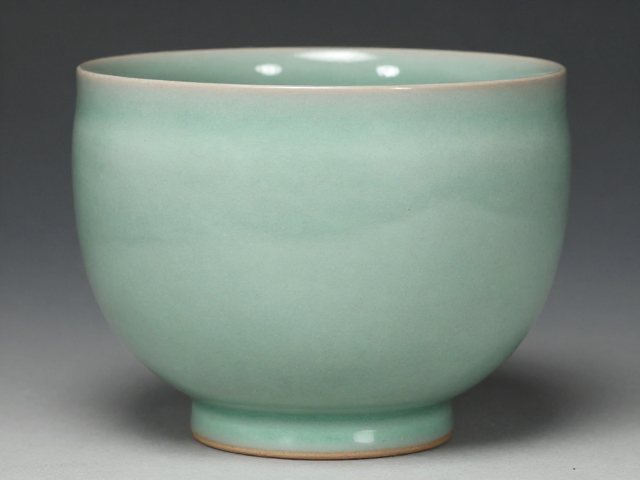

成品釉面特征与瑕疵辨识
烧成后的青瓷淡绿釉面，理想状态应呈现如冰似玉的质感，釉层内部可见细微的气泡与未熔颗粒，形成所谓的“寥若晨星”效果。釉面应光滑平整，无明显的橘皮纹或缩釉现象。在自然光下观察，釉色应均匀一致，无阴阳色或色差带。若釉面出现暗斑，可能是局部还原不足或杂质沉积所致；若釉面发白，则可能因釉层过薄或烧成温度过低导致熔融不充分。
瑕疵辨识需结合微观结构与宏观表现。针孔多因釉料中气体排出不畅或坯体吸湿过多引起，缩釉则常因釉料与胎体膨胀系数不匹配或釉层过厚导致。气泡过大或密集，通常与烧成温度过高或保温时间过长有关。工匠需通过观察这些微观与宏观特征，反向推导烧成曲线或釉料配方的问题，进而调整下一次烧制参数，这种基于实物反馈的修正过程，是青瓷制作技艺传承的核心内容。
