泥料选择与基础处理：粗陶质感的核心基石
日式粗陶（Shino, Oribe等风格的基础泥料）通常含有较高比例的熟料或砂粒，以模拟岁月侵蚀的颗粒感。新手在选材时，应避开过于精细的工业粉料，转而寻找目数在60-80目左右、含有天然石英或长石颗粒的陶土。这类泥料在干燥过程中收缩率相对可控，且能保留明显的颗粒骨架。购买时需关注泥料的含水率，通常出厂含水率控制在15%-18%之间最为适宜，过湿会导致试片开裂，过干则难以揉泥成型。在揉泥环节，务必采用“切揉法”而非简单的团揉，通过反复切割、堆叠、按压，排出气泡的同时让砂粒与泥质均匀分布，这一过程没有捷径，至少需要持续10-15分钟的物理挤压，这是决定釉面是否会出现针孔或缩釉的关键前置条件。
泥料处理完成后，成型方式直接影响试片的内部应力分布。对于试片制作，手捏成型或泥板拼接是最佳选择，避免使用拉坯，因为拉坯产生的环形应力在烧制过程中极易导致试片扭曲。制作泥板时，厚度应控制在5-8毫米之间，过薄容易在干燥中卷曲，过厚则增加烧制风险且不利于观察釉面细节。成型后，需放置在阴凉通风出避免阳光直射的地方自然阴干，干燥速度应缓慢且均匀。在坯体完全干燥至“皮革硬度”阶段时，需对表面进行细致的修整，使用橡胶刮板或砂纸打磨掉手印和接痕，这一步骤决定了最终釉面的平整度，任何细微的凹陷都会在哑光釉下被放大为瑕疵。
釉料配制与施釉技巧：哑光效果的显影逻辑
哑光釉的核心在于釉层表面的微观粗糙度，这种粗糙度通过漫反射光线实现视觉上的低光泽感。在配制釉料时，需精确计算二氧化硅（SiO2）与氧化铝（Al2O3）的比例，通常高岭土或长石作为主要成瓷原料，配合适量的滑石或硼砂来调节熔融范围。对于粗陶试片，釉料细度需控制在万孔筛余量3%-5%之间，过粗的釉料容易沉淀且流平性差，过细则难以形成预期的哑光颗粒感。实际操作中，建议先制作小样测试釉浆的比重，通常控制在1.60-1.65 g/cm³之间，这一比重能保证釉层在干燥后有足够的厚度以覆盖粗陶胎体的孔隙，同时避免流动过度导致底部积釉。

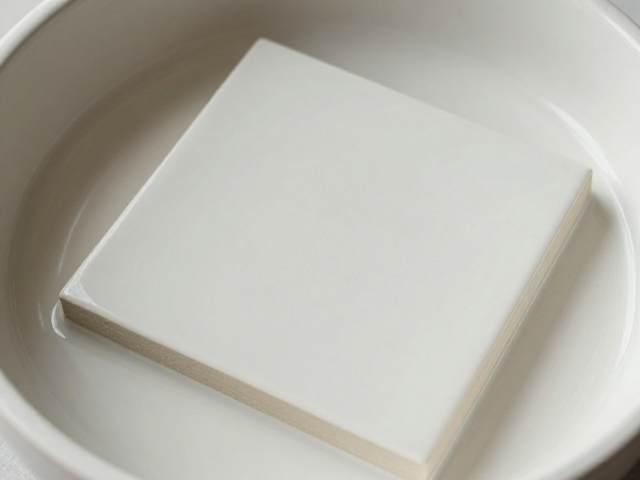

施釉手法直接影响试片的最终呈现，鉴于粗陶胎体吸水率较高，注浆或浸釉时需严格控制时间。浸釉时，将试片垂直浸入釉浆中约2-3秒后迅速取出，利用手指或专用工具快速抹去底部多余的釉料，防止形成“釉脚”。对于需要表现特殊肌理的试片，可采用刷釉或泼釉法，刷釉时建议使用硬毛刷，以单向、均匀的力度涂抹，避免来回涂刷导致釉层厚度不均。施釉完成后，需静置干燥，干燥过程中需保持环境湿度稳定，防止因干燥过快导致釉面开裂。值得注意的是，哑光釉对窑内气氛极为敏感，还原焰过强可能导致釉面发黑或光泽度异常，因此控制窑炉升温曲线中的氧化-还原转换点至关重要。
烧成曲线与窑内控制：决定成败的关键时刻
烧成过程是釉料物理化学变化的最终阶段，升温曲线的设定需严格遵循釉料配方特性。对于粗陶水泥肌理试片，通常采用低温烧成（1100℃-1250℃区间），这一温度范围有助于保留胎体的粗犷质感并防止釉面过度玻化。升温初期（0-600℃）为氧化阶段，需确保窑内氧气充足，使坯体内的有机物和碳酸盐充分分解排出，此阶段升温速度不宜过快，建议控制在60-80℃/小时，以避免坯体内部气体急剧膨胀导致爆裂。进入高温阶段（600℃-1000℃）后，釉料开始软化，升温速度可适当加快至100-120℃/小时，但需密切监控窑温，防止局部过热导致试片变形。
恒温与降温阶段是决定哑光效果的核心。在达到最高温度前，需设置一个短暂的保温平台（约10-15分钟），使釉面充分流平并消除气泡。对于追求极致哑光的效果，降温曲线需格外谨慎。快速降温（急冷）有助于釉面形成微晶结构，增强哑光质感，但需平衡热震风险，避免试片开裂。建议在1000℃以上阶段保持缓慢降温，进入600℃以下后可适当加快。烧成结束后，待窑温降至安全温度（约80℃以下）方可开窑，取出试片时需使用专用夹具，避免直接用手触摸高温表面导致烫伤或污染。每批次试片烧成后，应记录窑炉温度、气氛控制参数及最终成品状态，建立详细的数据档案，以便后续调整和优化配方。
常见问题排查与优化策略：从失败中提炼经验
在实际制作过程中，缩釉是粗陶试片最常见的缺陷，主要表现为釉层局部脱落，露出土坯。缩釉的根本原因通常与胎釉膨胀系数不匹配或坯体表面污染有关。若试片在烧制前表面残留油污或灰尘，会阻碍釉料与胎体的结合，导致烧制时釉层剥离。解决这一问题需加强施釉前的清洁工序，使用无水乙醇擦拭坯体表面。此外，若胎体过湿或干燥不均，烧制时水分急剧蒸发也会引发缩釉。优化策略包括严格控制坯体含水率低于5%，并在施釉前确保坯体处于完全干燥状态。对于因胎釉膨胀系数差异导致的缩釉，可通过在釉料中适量添加长石或调整石英比例，使胎釉膨胀系数趋于一致。
针孔和气泡则是另一大常见困扰，通常表现为釉面分布着细小的孔洞。这多由釉料中气体排出不畅或烧成温度不足引起。若釉料研磨细度不够，颗粒间的空隙容易包裹空气，在高温下形成气泡后未能破裂愈合。解决这一问题需提高釉料研磨细度，并确保釉浆搅拌均匀，无结块。在烧成过程中，若升温速度过快，釉料表面迅速结壳，内部气体无法排出，便会形成针孔。优化烧成曲线，特别是在釉料开始熔融的温度区间（约900℃-1050℃），保持适当的升温速度和保温时间，有助于气体充分排出。此外，釉层过厚也是导致针孔的重要原因，通过精确计算釉浆比重和浸釉时间，控制釉层厚度在0.5-1毫米之间，可有效减少此类缺陷。
