选材与泥料处理：从干泥块到可塑体的准备
制作陶瓷挂饰的第一步在于对原材料的精准把控，泥料的性质直接决定了成型的难度与最终烧制的成功率。市面上常见的陶土主要分为陶土和瓷土，陶土含铁量较高，烧制后呈红褐色或土黄色，质地相对疏松且透气，适合表现粗犷质朴的风格；瓷土则含有较高的高岭土成分，烧制后胎质洁白细腻，透光性较好，但收缩率较大，对工艺要求更为严苛。在选购时，需关注泥料的目数，通常制作挂饰建议使用80-100目左右的细泥，这样泥料质地细腻，易于塑造精细细节，且烧制后表面更光滑。
拿到干硬的泥块后，必须进行充分的揉泥或练泥处理，这是排除泥料中气泡、确保内部结构均匀的关键步骤。将泥块切割成适当大小，通过双手按压、揉搓，或者使用专业的练泥机进行挤压，这个过程能消除因干燥不均导致的开裂隐患。揉泥时需保持力度均匀，观察泥料表面是否出现均匀的螺旋纹或条纹，若发现气泡未完全排出，需重复揉压直至泥料软硬适中、手感细腻无颗粒感。处理好的泥料应立即用湿布包裹，放入密封袋中静置醒泥，通常需24至48小时，使水分均匀渗透，提升泥料的可塑性。

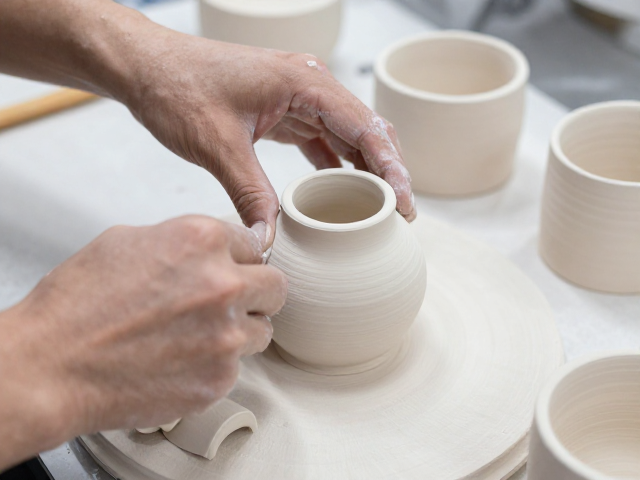

拉坯成型与手工塑形：构建挂饰的立体骨架
拉坯成型是传统陶瓷制作中极具技巧性的环节，虽然挂饰体积较小，但通过拉坯可获得厚度均匀、线条流畅的圆器造型。操作时，将醒好的泥团置于转盘中心，双手沾水，利用转盘旋转的离心力，通过拇指与食指、中指的配合，控制泥料的上升与收口。对于挂饰而言，通常拉制成碗状或球状后，需预留顶部开口以便后续安装挂绳。此阶段需严格控制泥料的湿度，过湿易塌陷，过干则难以延展，工匠需凭借指尖触感实时调整按压力度，使坯体壁厚保持均匀，通常挂饰坯体厚度控制在3-5毫米为宜，既保证强度又减轻整体重量。
若追求更具设计感的异形或平面挂饰，手工捏塑或板条成型法更为适用。对于板条成型，可将泥料擀压成厚度一致的泥板，再用刮刀切割出预定形状，通过泥浆粘接组装成预定造型。此方法适合制作几何感强或扁平化的挂饰。在塑形过程中，需特别注意坯体的重心与受力点，尤其是当挂饰带有镂空、浮雕或附件时，连接处需充分抹浆并加固，防止干燥或烧制过程中因应力不均导致断裂。成型后的坯体不可立即进入下一步，需放置在阴凉通风处自然干燥，避免阳光直射或风吹导致干燥过快而产生裂纹。

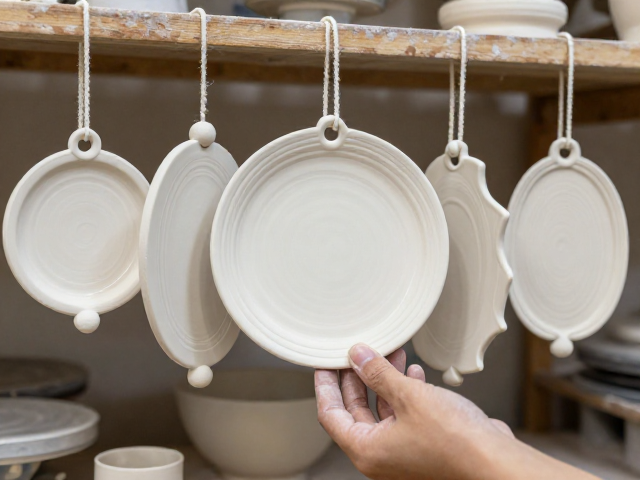

修坯与装饰：细节打磨与表面艺术处理
当坯体干燥至皮革硬度（即手指轻压有轻微凹陷但不出水，手感如硬纸板）时，即可进行修坯与装饰。修坯旨在去除坯体底部的多余泥料，使底足平整，并进一步调整器型线条的流畅度。使用修坯刀，需保持刀锋锋利，以稳定的角度切入，去除时需注意刀具与坯体的接触力度，避免用力过猛导致坯体变形或开裂。对于挂饰，修坯还需处理背面与边缘，确保整体比例协调，若为双面装饰，需翻转坯体仔细检查背面状态。
装饰阶段赋予了挂饰独特的艺术面貌，常见手法包括刻花、划花、施釉及彩绘。刻花与划花需在皮革硬度的坯体上进行，使用竹签或金属刻刀在表面刻画图案，线条需流畅连贯，深浅一致。施釉则是覆盖在坯体表面的一层玻璃质层，可采用浸釉、荡釉或喷釉等方式。对于小型挂饰，浸釉法较为便捷，将坯体浸入釉浆中迅速提起，控制浸没时间以决定釉层厚度，通常挂饰釉层不宜过厚，以免高温下釉液流动过快导致粘连或流淌不均。若进行彩绘，需使用氧化金属氧化物调制的色料，在素坯或釉下绘制，需注意色料的浓度与笔触的稳定性。

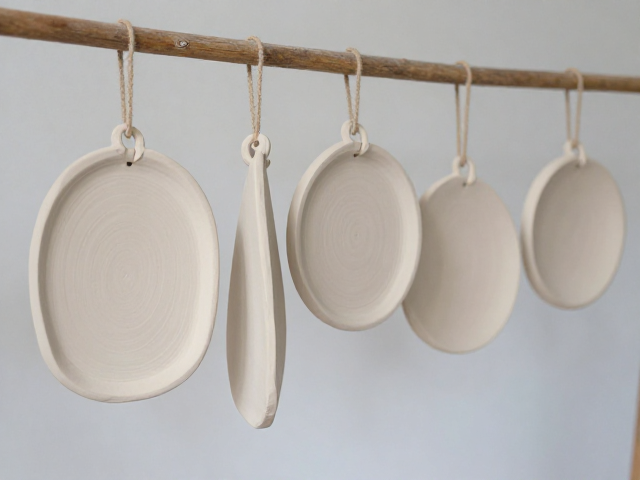

干燥与素烧：为高温烧制奠定基础
装饰完成后的挂饰需经过彻底干燥方可入窑，干燥过程需缓慢均匀，防止水分急剧蒸发导致坯体开裂或变形。可将挂饰放置在干燥架上，保持环境通风良好，避免阳光直射。在干燥过程中，需定期检查坯体状态，特别是连接处和较厚部位，确保内部水分完全排出。判断干燥程度的标准是坯体颜色变浅，手感冰凉，敲击声音清脆。对于大型或复杂造型的挂饰，干燥时间可能长达数天至一周，需耐心守候。
干燥完成后，通常需要进行素烧（又称白烧）。素烧的目的并非让坯体完全瓷化，而是通过较低温度（通常在800°C-900°C之间，视泥料而定）的烧制，使坯体获得一定的强度，便于后续施釉或精细加工，同时排除坯体内的有机物质和结晶水。素烧温度需严格控制，过高可能导致坯体过早瓷化，影响后续施釉时的吸附效果；过低则无法有效排除水分，易导致后续烧制时产生爆釉或开裂。素烧后的坯体呈多孔状态，吸水性极强，需立即进行施釉或彩绘处理，以免受潮影响效果。

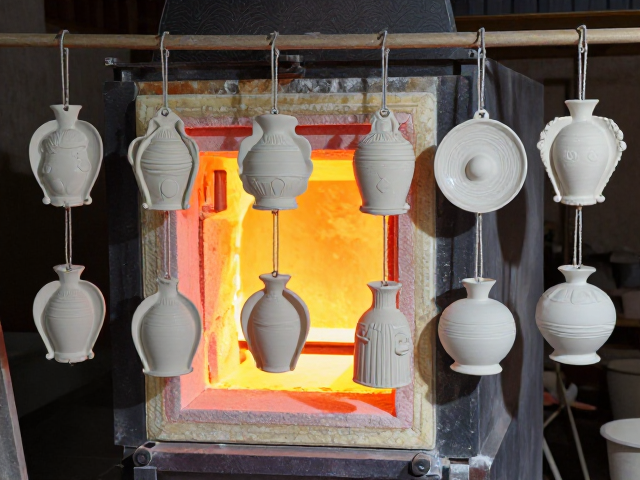

釉烧与气窑操作：高温下的化学转化
气窑烧制是陶瓷成型的关键环节，利用天然气燃烧产生的高温使坯体发生物理化学变化，最终达到瓷化或陶化。烧制前，需仔细清洁窑炉，检查烧嘴、热电偶及控制系统是否正常。挂饰通常体积较小，需合理摆放，避免堆叠导致粘连，可使用专用的匣钵或支架进行隔离。装窑时需计算好装载量，确保气流能够均匀通过每一件作品，避免局部温度不均。
烧制过程分为升温、保温和降温三个阶段，需严格遵循预设的升温曲线。对于瓷质挂饰，最终烧成温度通常在1280°C-1350°C之间，陶质挂饰则在1000°C-1200°C左右。在升温过程中，需观察火焰颜色和窑内情况，确保燃烧充分。达到最高温度后，需保温一段时间，使坯体内部温度均匀，完成熔融和玻化反应。降温阶段需控制冷却速度，过快冷却可能导致坯体开裂，过慢则影响釉面光泽。烧制结束后，待窑温降至安全范围方可开窑。

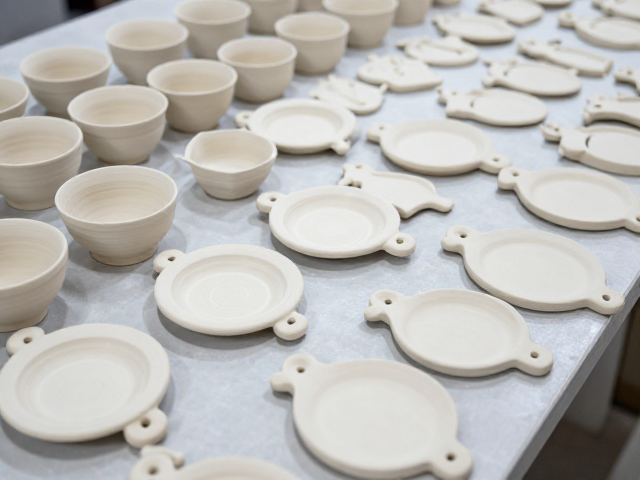

成品检验与后处理：品质把控与安全防护
开窑后，需对挂饰进行细致的检验，主要检查釉面是否光滑均匀，有无针孔、缩釉、裂纹或变形等缺陷。对于存在轻微瑕疵的作品，若不影响整体美观且结构牢固，可视为合格品；若存在结构性裂纹或严重变形，则需报废处理。检验过程中，需特别注意挂饰的安装孔位是否完整，边缘是否锋利。对于边缘锐利的挂饰，可使用细砂纸或磨石进行轻微打磨，确保佩戴或悬挂时的安全性。
一步是安装挂绳或配件。根据挂饰的设计，选择合适的挂绳材质，如棉线、皮绳或金属链。若挂饰顶部已预留孔洞，可直接穿绳；若无孔洞，可使用微型金属挂钩或胶粘固定。安装时需确保连接牢固，避免脱落。完成安装后，挂饰即可作为装饰品使用。在整个制作过程中，需严格遵守安全生产规范，特别是在操作气窑和进行高温作业时，需佩戴防护装备，防止烫伤或气体中毒。
