白釉粘窑板的常见成因与物理机制
白釉在高温烧制过程中出现粘窑板现象，通常源于釉料配方中的助熔剂比例失衡或施釉工艺控制不当。当釉层中的长石、石英或滑石等成分在高温下熔融形成玻璃相时，若釉的软化点低于窑具（如硅碳棒、碳化硅棚板）的表面耐热极限，熔融釉液便会渗透并附着在窑具表面。此外，釉浆颗粒过细、悬浮性差导致沉积过快，或者釉层厚度超出临界值（通常超过1.5mm-2mm的白釉层），都会显著增加釉液在高温下的流动性，进而引发粘连。
窑具表面的微观状态也是关键变量。长期使用的碳化硅或氧化铝棚板表面会形成一层粗糙的釉疤或积碳，这些微观凸起增加了釉液与窑具的实际接触面积。在还原焰烧制环境中，若窑内气氛波动剧烈，釉料中的氧化铁等杂质可能发生还原反应，降低釉面粘度，使釉液像胶水一样牢牢抓住窑板。同时，如果窑板清洁不彻底，残留的前次烧制釉滴或碳化物未清理干净，新施釉后受热膨胀，极易在接触点形成永久性粘连。
标准化施釉操作与蘸釉手法解析

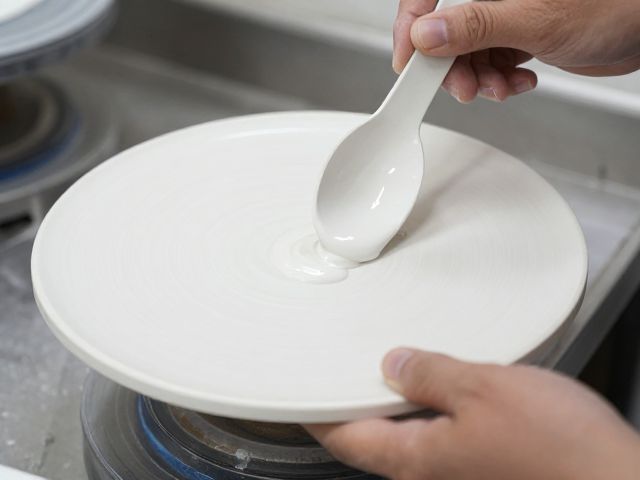

控制釉层厚度是防止粘窑的第一道防线，采用蘸釉法时需保持动作平稳且速度均匀。将坯体浸入釉浆中时，入釉和出釉的速度应保持一致，避免在边缘处形成釉泪或局部堆积。对于白釉制品，建议通过称重法或测厚仪定期校准釉层厚度，确保每批次产品的釉重控制在标准范围内。蘸釉后，坯体需经过适当的沥釉过程，让多余釉浆自然流下，随后通过吹气或轻甩去除底部积釉，防止底部釉层过厚直接接触窑板。
釉浆的理化性质直接影响施釉效果，需定期检测釉浆的比重、细度和粘度。白釉浆的比重通常控制在1.70-1.80g/cm³之间，细度需通过325目筛网过滤，确保无粗颗粒残留。若釉浆过稀，釉层薄但易流散；若过稠，则易产生流釉或堆积。施釉前，务必搅拌釉浆至均匀状态，避免沉淀导致成分不均。对于复杂形状的坯体，可采用多次薄蘸的方式，既保证了釉面覆盖的均匀性，又有效控制了单层厚度，降低高温下釉液流淌的风险。
窑具预处理与防粘隔离措施
窑板在使用前的表面处理能显著降低粘釉概率。定期使用金刚砂或专用打磨工具清理窑板表面的釉疤和积碳，保持其表面平整光滑。对于新出厂的碳化硅棚板，建议在首次使用前进行空窑烧成，使其表面形成一层稳定的氧化层，提高其抗釉蚀能力。此外，可在窑板表面定期涂抹薄层氧化铝粉或滑石粉作为隔离剂，这些粉末在高温下形成多孔保护层，减少釉液与窑具的直接化学结合。
隔离材料的选择与铺设方式需根据窑炉类型和烧制温度确定。在棚板与坯体之间放置高纯度氧化铝垫片或氧化铝棒，是工业生产中常见的防粘手段。这些垫片表面经过特殊处理，具有极低的釉亲和性。铺设时需确保垫片平整，无倾斜或松动，避免坯体在受热收缩时发生位移，导致釉面直接接触窑板。对于大批量生产，可引入自动化铺垫设备，确保隔离层的一致性和稳定性，从物理隔离层面彻底阻断粘釉路径。
烧成曲线优化与气氛控制策略
烧成制度中的升温速率对釉料熔融行为具有决定性影响。在釉料开始软化的温度区间（通常为800℃-1100℃），应保持缓慢升温，使釉层内部气体充分排出，避免气泡破裂导致釉面不平整或局部流淌。快速升温可能导致釉层表面迅速固化，而内部未完全熔融，进而因应力不均引发粘釉。建议根据釉料配方特点，制定个性化的升温曲线，特别是在通过液相生成温度时，适当延长保温时间，促进釉料均匀熔融。
窑内气氛的稳定性是防止白釉粘窑的另一关键。还原焰过强会导致釉中铁、钛等杂质被过度还原，降低釉面粘度，增加流动性。因此，需精确控制助燃空气与燃料的比例，保持窑内微氧化或弱还原气氛。在烧成后期，当釉面已完全玻化后，可适当转为氧化气氛，提高釉面粘度，减少流淌。同时，监控窑内温差，确保窑室各部位温度均匀，避免局部过热导致釉液异常流动。通过热电偶实时监测窑温变化，及时调整燃烧参数，维持稳定的热工制度。
