裂纹釉渗色的核心成因与物理机制
民间陶艺中常见的裂纹釉，其本质是利用釉层与胎体在烧成冷却过程中产生的收缩率差异，使釉面形成自然分布的细密裂纹。当器物在使用过程中接触茶渍、咖啡或深色液体时，这些高张力的裂纹通道会像毛细管一样吸附色素分子。渗色现象并非釉料变质，而是物理吸附与化学渗透共同作用的结果。釉面开片后，表面能增加，若缺乏有效的封闭处理，多孔结构会迅速捕捉环境中的有机色素，导致裂纹处颜色加深，形成类似“叶脉”的视觉效果。
解决渗色问题，核心在于控制釉料的化学配方与烧成曲线。传统配方中，若长石或石英比例过高，釉层玻璃相发育不完全，气孔率增加，会显著加剧渗色。通过调整釉料中的氧化铝含量，可以提高釉料的粘度，促进高温下釉面的流平与致密化。同时，烧成温度需精确控制在釉料成熟区间，温度过低会导致釉面未完全玻化，残留微孔；温度过高则可能引起釉层流淌，破坏裂纹形态。对于追求稳定效果的创作者，建议在基础釉料中引入少量二氧化钛或氧化锌，这类助剂有助于细化晶粒，降低釉层孔隙率，从物理结构上削弱色素渗透的路径。

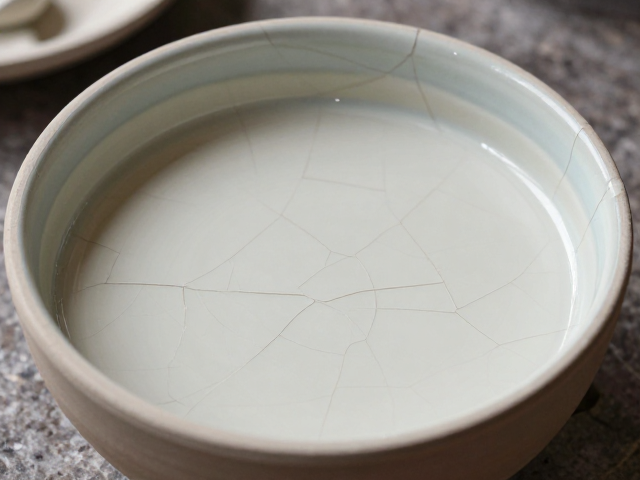

釉料调配中的关键参数与避坑细节
在调配裂纹釉时，许多创作者容易陷入盲目添加氧化剂的误区。氧化铁或氧化钴等着色剂虽能丰富釉色，但过量添加会降低釉料的熔融指数，导致釉面粗糙且易开大片。真实的工艺数据显示，当釉料中氧化铁含量超过2.5%时，釉面在冷却阶段极易产生应力不均，形成深而宽的裂纹，这种裂纹不仅美观度下降，更会因表面积巨大而迅速吸色。因此，调色时应严格遵循微量添加原则，通常着色剂占比控制在0.5%-1.5%之间，并通过小样试烧验证其开片效果与致密性。
另一个常见陷阱是忽视釉浆细度的影响。过粗的釉浆颗粒在烧成时难以完全融合，会在釉层内部留下空洞，成为渗色的重灾区。使用标准筛网进行过滤是必要工序，通常要求釉浆通过80-100目筛网，确保颗粒均匀分布。此外，釉浆的比重需控制在1.65-1.75 g/cm³之间，过稀会导致釉层过薄，无法形成稳定的玻璃相保护层；过稠则易造成积釉，烧成后产生缩釉或气泡缺陷。通过调整羧甲基纤维素（CMC）或明胶等悬浮剂的比例，可以优化釉浆的流变性能，确保施釉均匀，减少因厚度不均导致的局部渗色风险。
后期封釉处理与日常养护策略
烧成后的器物若已出现渗色，物理打磨与化学封闭是主要的干预手段。对于轻微渗色，可使用细粒度（如2000目以上）的水砂纸轻轻打磨裂纹表面，去除附着的色素层，随后涂抹天然蜂蜡或专用陶瓷封釉剂。蜂蜡中的长链脂肪酸能填充微孔，形成疏水屏障，显著延缓色素再次渗透。对于严重渗色且影响美观的器物，可尝试使用稀盐酸或柠檬酸溶液进行弱酸清洗，酸性环境有助于分解部分有机色素，但需严格控制浓度与浸泡时间，避免腐蚀釉面基底。清洗后务必彻底干燥，再进行封釉处理。
日常养护中，避免器物长期接触强染色液体是根本对策。若用于盛装茶水，建议定期用热水冲洗，利用温度变化促进孔隙内色素分子的脱附。对于高频使用的茶壶或茶杯，可在每次使用后及时清洗，避免茶垢堆积在裂纹深处。值得注意的是，某些民间偏方建议使用牙膏或牙膏摩擦清洁，这种方法虽能去除表面污渍，但牙膏中的研磨颗粒可能会磨损釉面，长期使用会降低釉面光泽度，甚至扩大裂纹开口。因此，推荐使用中性清洁剂配合软布擦拭，既保护釉面完整性，又能维持裂纹釉特有的古朴质感。
