窑变釉兔毫纹理的微观生成机制
窑变釉中的兔毫纹理并非单一因素作用的结果，而是釉料在高温烧成过程中，铁元素浓度分布与熔融态粘度变化共同作用的产物。当含铁量较高的釉料在窑炉内受热至1200℃以上时，釉层开始熔融并呈现流动性。随着温度进一步升高，釉体内的铁化合物发生分解与氧化还原反应，形成微小的晶体或气泡。这些微观结构在釉面流动时被拉伸、排列，最终形成了肉眼可见的线性条纹。这一过程高度依赖于釉料的化学成分，特别是氧化铁（Fe2O3）与二氧化硅（SiO2）的比例，以及烧成气氛中氧分压的变化。
兔毫的形态特征，如长短、疏密及色泽，直接反映了釉料在高温下的流变行为。在理想状态下，釉层需要保持适度的粘度，使得铁质析出物能随釉浆的缓慢流动而定向排列。若釉料过稀，铁质迅速沉降或扩散，难以形成清晰的线条；若釉料过稠，则流动受阻，纹理可能呈现为短促的斑点或不规则块状。因此，窑变釉兔毫的形成是一个动态平衡过程，涉及熔体动力学、晶体生长速率以及表面张力等多重物理化学因素的耦合。
悬浮剂对釉浆流变特性的调控作用

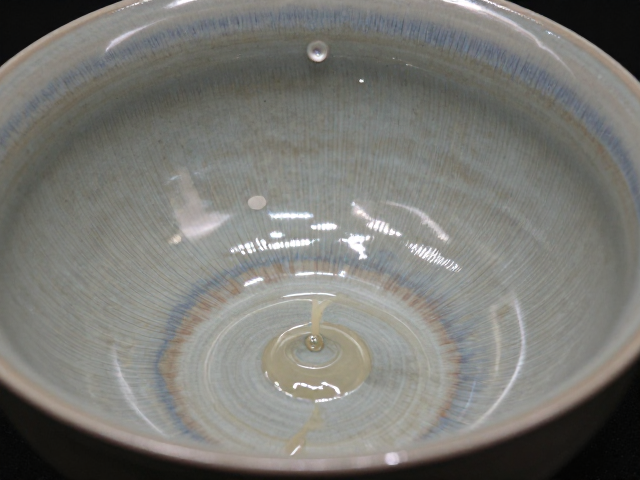

悬浮剂在釉料制备中扮演着维持固液两相稳定存在的关键角色，其核心功能在于防止釉料颗粒在静置过程中发生沉降或分层。常见的无机悬浮剂如膨润土、二氧化硅粉或有机高分子聚合物，通过增加釉浆的屈服应力和塑性粘度，赋予釉料良好的触变性。这种触变性使得釉浆在搅拌时粘度降低，便于施釉操作，而在静止状态下粘度迅速回升，有效支撑固体颗粒，避免铁质原料或其他矿物成分因重力作用下沉。
悬浮剂的种类与添加量直接决定了釉浆的流变曲线形态，进而影响釉层在干燥及烧成初期的均匀性。适量的悬浮剂能确保釉面各处的化学成分一致，为高温下铁元素的均匀析出奠定基础。然而，过量添加悬浮剂可能导致釉层在高温下产生过多的气体或导致釉面粗糙，甚至因为悬浮剂中杂质元素的引入，干扰铁晶体的正常生长路径。因此，控制悬浮剂的粒径分布和添加比例，是调控釉面微观结构一致性的首要步骤。
悬浮剂对釉面最终呈现的深层影响

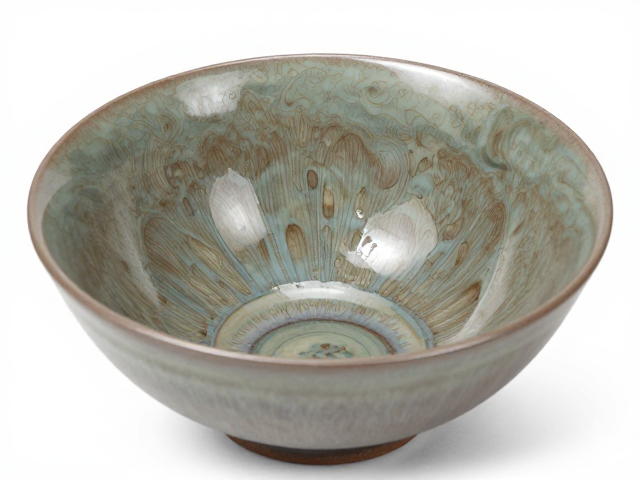

悬浮剂不仅影响釉浆的物理稳定性，还会在高温烧成阶段通过改变釉层的微观孔隙结构和气体逸出路径，间接影响兔毫纹理的最终视觉效果。某些悬浮剂在高温下会发生分解或熔融，产生微小的气泡或形成特定的玻璃相网络。这些微观结构会影响釉面的光泽度和透明度，使得兔毫纹理在视觉上更具层次感或深邃感。例如，含有适量微晶结构的悬浮剂可能使釉面呈现半哑光质感，从而增强铁质条纹与背景釉色的对比度。
此外，悬浮剂对釉层厚度的控制能力也至关重要。均匀的釉层厚度有助于热量在釉体内传导的一致性，避免局部过热或冷却过快导致的纹理断裂或模糊。通过精确调控悬浮剂形成的釉浆流变特性，工匠可以获得厚度均匀、无流釉缺陷的釉面。这种均匀性确保了铁元素在烧成过程中能按照预设的路径迁移和结晶，从而形成细长、连贯且色泽均匀的兔毫纹理。若釉层厚度不均，局部区域可能因釉料堆积而过厚，导致纹理扭曲或颜色深沉，破坏整体的视觉美感。
