注浆成型工艺的核心逻辑与材料特性
注浆成型是陶瓷及部分复合材料文创产品开发中最为传统的成型方式，其核心原理依赖于多孔模具对浆料的吸水性。将调配好的泥浆注入石膏模具中，模具内壁吸收水分，使浆料在接触面形成一层固态坯体，随着水分持续被吸收，坯体厚度逐渐增加，直至达到预设尺寸。这一物理过程决定了注浆成型在制作中空、异形或薄壁结构的文创摆件、文具及装饰品时具有极高的自由度，能够完美复刻复杂的设计细节，满足小批量定制化生产的需求。
在材料选择方面，高岭土、瓷石与滑石等天然矿物原料构成了注浆浆料的基础骨架，而水玻璃、羧甲基纤维素等添加剂则用于调节浆料的流动性、悬浮稳定性及干燥强度。不同材质的浆料在注浆速度、脱模时间及成品密度上存在显著差异。例如，高白度瓷土注浆后色泽温润，适合高端礼品路线；而陶土注浆则保留了粗犷质感，更契合复古或民族风文创的设计语境。材料配方的精准控制直接影响了后续修坯、素烧及釉烧环节的良品率，是打样阶段需要重点验证的技术指标。
从3D模型到石膏模具的转化细节
打样流程的起点通常是高精度3D建模，模型需经过严密的拓扑优化，确保无破面、无自交，并预留合理的壁厚均匀性。对于文创产品而言，细节的保留至关重要，因此在建模阶段需明确标注倒角、浮雕深度等关键尺寸。随后，利用硅胶模具或快速原型技术制作母模，再通过石膏浆料翻制注浆模具。石膏模具的孔隙率、吸水率及强度直接影响注浆效率，通常需经过静置干燥、烘烤活化等处理，以确保模具具备稳定的吸浆性能。
模具制作完成后，需进行试浆检验。将标准浆料注入模具，记录从注浆到初具强度的时间，观察坯体表面是否有气泡、裂纹或变形现象。若发现坯体过薄或过厚，需调整浆料比重或注浆时间；若表面出现缺陷，则需检查模具表面光洁度或浆料除泡情况。这一阶段还会确定注浆方式，包括单面注浆、双面注浆或压力注浆，其中压力注浆能显著缩短成型时间，适用于对生产效率有更高要求的文创单品。

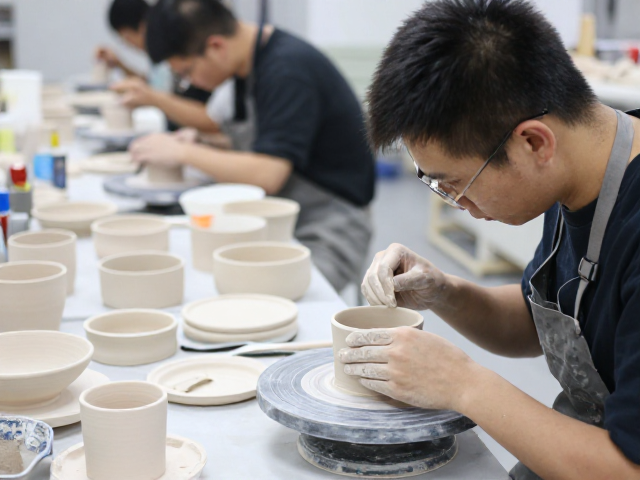

修坯、素烧与釉面处理的标准化作业
脱模后的坯体仍含有大量水分且结构松散，需经过阴干至手触微凉、无生水感的阶段方可进行修坯。修坯旨在去除注浆口、合模线等多余部分，使产品形态规整。随后进行素烧，即在800-900摄氏度的窑炉中进行第一次高温烧结。素烧的主要目的是消除坯体残余水分和有机物质，提高坯体强度，使其能够承受后续的施釉操作。素烧后的坯体呈多孔状，吸水率较高，为釉料的附着提供了良好的物理基础。
施釉环节决定了文创产品的最终视觉表现。常见的施釉方法包括浸釉、荡釉、喷釉和刷釉。浸釉适用于中小型产品，操作简便且釉层均匀；喷釉则能更精准控制釉层厚度，适合大面积或复杂曲面。釉料的选择涵盖高温釉、低温釉、结晶釉等多种类型，不同釉料在烧成过程中会发生复杂的物理化学反应，形成光泽、哑光、裂纹或色彩变幻的效果。施釉后的产品需再次入窑进行釉烧，温度通常在1200-1400摄氏度之间，具体取决于釉料配方和坯体材质。
打样周期评估与成本构成分析
文创产品的打样周期受模具制作、干燥时间、烧制次数等因素影响。通常情况下，从3D模型确认到成品交付，单件或小批量打样的周期约为7-15天。其中，石膏模具制作需1-2天，注浆成型需数小时至一天（视尺寸和工艺而定），干燥及修坯需1-3天，素烧需1-2天，施釉、釉烧需2-3天。若涉及多次试错调整，周期相应延长。批量越大，单位时间的生产效率越高，但模具损耗和窑炉占用成本也会随之增加。
成本构成主要包括材料费、模具费、人工费及烧制费。材料费涵盖石膏、泥浆、釉料等消耗品，通常占总成本的10%-20%。模具费因石膏模具可重复使用次数有限（通常50-100次），需分摊至每个样品，单件模具分摊成本约为5-20元，具体取决于模具复杂度。人工费涉及注浆、修坯、施釉、搬运等环节，约占30%-40%。烧制费根据窑炉类型（电窑、气窑、煤窑）和用电量或燃料消耗计算，单件约10-50元，复杂造型或多次烧制会显著增加此项费用。整体打样成本需结合具体工艺参数进行精细化核算，以确保项目经济性。
