釉层微观结构差异与视觉呈现特征

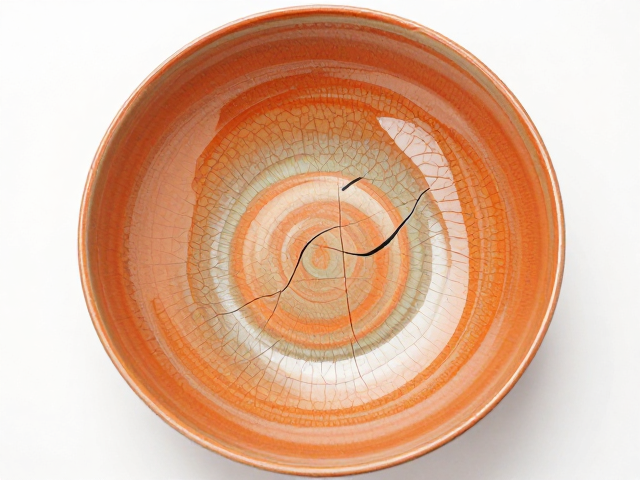

裂纹釉与橘皮釉在视觉表现上存在着截然不同的物理形态，这种差异直接源于釉面在冷却过程中应力分布与固化状态的不同。裂纹釉的核心特征在于其表面存在规则或不规则的开放性裂隙，这些裂隙并非简单的表面划痕，而是贯穿釉层的深层断裂。在光线下，裂纹往往呈现出深邃的线条感，光线进入裂隙后发生折射与漫反射，使得裂纹部分颜色通常比釉面基色更深，形成类似“金丝铁线”的视觉效果。这种裂纹结构赋予了器物一种破碎后重组的艺术张力，是人工控制应力释放的结果。
相比之下，橘皮釉的显著特征在于其表面呈现出类似橘子表皮的密集微坑与起伏，整体观感圆润且缺乏裂纹那种锋利的线条感。橘皮釉的表面虽然不平整，但保持了高度的连续性，没有贯穿性的断裂。当光线照射在橘皮釉表面时，由于凹凸不平的微观结构，光线会发生复杂的散射，使得釉面看起来有一种柔和、温润且略带朦胧的质感。这种视觉上的“软”与裂纹釉的“硬”形成了鲜明对比，橘皮釉更强调体积感和厚重感，而裂纹釉更强调线条与空间的分割。
冷却收缩率与内应力产生机理

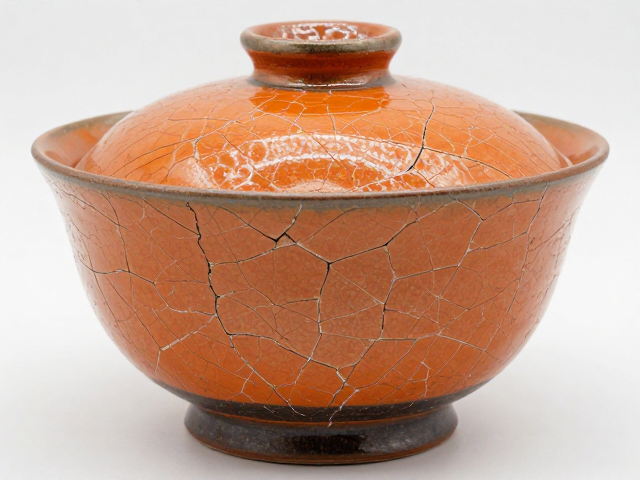

裂纹釉的形成机理深植于釉料与胎体在高温烧成后冷却过程中的物理化学变化。当瓷器从高温窑炉中取出降温时，胎体和釉层都会发生收缩。如果釉料的膨胀系数小于胎体的膨胀系数，或者釉层在冷却过程中受到胎体的牵制，釉层内部就会产生巨大的拉应力。当这种拉应力超过了釉层本身的强度极限时，釉面就会发生脆性断裂，从而形成裂纹。这一过程通常需要精确计算釉料的配方，通过调整长石、石英、粘土等原料的比例，以及添加氧化锌、氧化镁等调节剂，来控制釉层的收缩行为，使裂纹以预期的形态和密度出现。
橘皮釉的形成则更多与釉料在高温下的粘度变化及气泡行为有关。在烧成过程中，釉料熔融形成玻璃相，如果釉料的粘度较高，或者含有大量的气体析出，熔融的釉层表面无法完全流平以消除气泡和凹凸。特别是在冷却初期，如果釉层表面迅速硬化形成一层硬壳，而下层釉料仍在缓慢流动或收缩，就会导致表面被拉扯形成凹陷。此外，某些特定的矿物成分在高温下分解产生的气体逸出，若逸出速度过快或釉层粘度过大，气体无法完全排出，留下的空洞在冷却后塌陷，便形成了类似橘皮状的微坑结构。这种形成机制更多依赖于釉料在高温下的流变特性，而非单纯的应力断裂。
烧成温度曲线与工艺控制要点
控制裂纹釉的工艺核心在于对冷却阶段的精准调控。烧成过程中，升温曲线需要确保釉料完全熔融，但在降温阶段，降温速率的选择至关重要。缓慢冷却通常有助于减少热震应力，可能抑制裂纹的产生；而快速冷却或在临界温度区间的骤冷，则容易诱发裂纹。工匠需要通过调整窑炉的通风、燃料供给以及装窑方式，来改变窑内局部的温度场。此外，釉层的厚度也是关键变量，较厚的釉层在冷却时受到的约束更大，更容易产生密集裂纹，而薄釉则可能因应力不足而不裂或裂纹稀疏。有些工艺还会采用“退火”处理，即在裂纹形成后再次低温加热，使裂纹边缘略微融合，从而改变裂纹的视觉效果，使其更加柔和或清晰。
橘皮釉的工艺控制则集中在烧成温度的上限与保温时间的管理上。为了形成橘皮效果，通常需要较高的烧成温度，使釉料达到足够的熔融状态，但随后的冷却或保温策略需要防止釉面过度流平。有时，工匠会故意使用流动性较差的釉料配方，或者在釉中加入特定的微粒材料，增加釉层的粘度，阻碍其表面张力的均匀分布。在窑炉操作中，气氛的控制也会影响橘皮釉的形成，氧化气氛与还原气氛下，釉料中金属氧化物的呈色及熔融行为不同，进而影响最终表面的平整度。部分工艺还会采用多次施釉，利用层与层之间收缩率的微小差异，在表面形成自然的起伏，而非人为制造的裂纹。
原料配比与化学成分的影响
原料的选择对裂纹釉的形成具有决定性作用。高含量的二氧化硅（SiO2）能提高釉料的粘度，增加釉层的硬度，但也可能增加脆性，有利于裂纹的延伸。然而，完全依赖二氧化硅可能导致釉面过脆，易剥落。因此，通常会引入氧化铝（Al2O3）来增加釉料的刚度，防止釉层在冷却过程中过度流动，同时提高抗裂纹扩展的能力。碱金属氧化物如氧化钾（K2O）和氧化钠（Na2O）会降低釉料的熔点，增加流动性，若含量过高，可能导致釉面过薄且不易形成明显的裂纹结构。氧化钙（CaO）和氧化镁（MgO）则常用于调节釉料的热膨胀系数，使其与胎体匹配，从而控制裂纹的密度和形态。
对于橘皮釉，原料中的助熔剂种类和含量起着平衡流动与定型的作用。高含量的氧化硼（B2O3）能显著降低釉料的粘度，若控制不当，易导致釉面过度流平，掩盖橘皮特征。因此，配方中常需配合高粘度的氧化铝或未熔融的石英颗粒，以维持表面的粗糙度。此外，氧化铁（Fe2O3）和氧化钛（TiO2）等成分在高温下可能形成微小的晶体或气泡，这些异相物质阻碍釉层的均匀流动，有助于在表面形成稳定的凹凸结构。某些天然矿石如长石和霞石，因其成分复杂，含有多种微量元素，在烧成过程中行为不稳定，常被用于需要丰富表面纹理的釉料中，通过其不可预测的熔融行为来自然形成橘皮状的微观地形。
