喷釉亮光釉工艺中的热应力控制逻辑
喷釉亮光釉在烧制过程中，釉面玻璃相的形成与冷却过程中的体积收缩直接决定了成品的最终表现。当高温下的釉层突然遭遇低温环境，内部产生的热应力若超过釉料本身的抗拉强度，微裂纹便会迅速扩展，最终导致肉眼可见的开裂或隐裂现象。这种物理现象并非单一因素造成，而是釉料配方中的膨胀系数与坯体匹配度、升温降温曲线的合理性以及窑炉内温度均匀性共同作用的结果。
在实际生产环境中，完全消除热应力是不可能的，但可以通过精细化的工艺参数调整，将其控制在安全阈值范围内。亮光釉通常含有较高比例的二氧化硅和助熔剂，这使其在高温下具有较好的流动性，但也意味着其在冷却阶段对温度变化的敏感度较高。一旦冷却速率过快，釉层表面与内部、釉层与坯体之间会形成巨大的温差，这种温差梯度是诱发龟裂的核心诱因。因此，工艺控制的核心在于平衡冷却速率，使釉层能够以稳定的速度释放内应力，而非瞬间崩解。
釉料配方与坯体膨胀系数的匹配策略

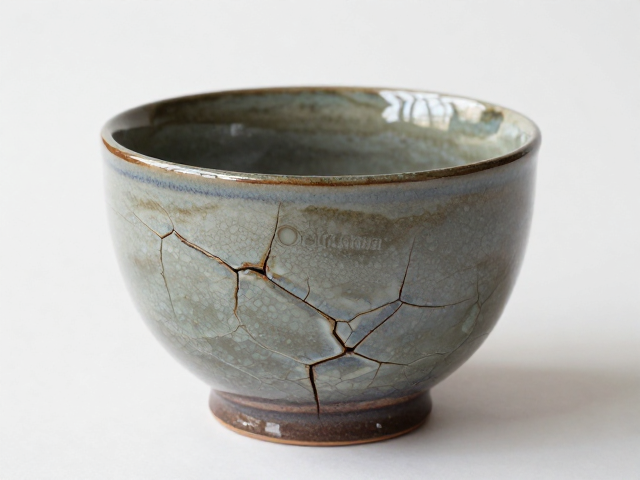

釉料的化学组成直接决定了其热膨胀系数，这是避免开裂的第一道防线。若釉料的热膨胀系数显著高于坯体，冷却时釉层受到的压应力过大，容易引发剥落或龟裂；反之，若釉料膨胀系数低于坯体，釉层承受拉应力，则极易产生密集裂纹。对于喷釉亮光釉而言，由于需要追求高光泽度，配方中常引入长石、石英等高硅材料，这会自然提升釉层的膨胀系数。因此，必须选用膨胀系数相对较高的坯体进行匹配，或者在釉料中适量添加氧化镁、氧化锌等能降低膨胀系数并改善釉面硬度的氧化物，以缩小两者之间的数值差距。
除了基础配方的调整，釉浆的细度与悬浮稳定性也是影响最终应力分布的关键细节。喷釉工艺对釉浆的粒径分布要求较高，过粗的颗粒在烧结过程中无法完全熔融，形成未熔点，这些缺陷会成为应力集中的起点。通过球磨工艺将釉料细度控制在规定目数范围内，并确保釉浆在喷涂过程中保持均匀的悬浮状态，能够显著提升釉层的致密性和均一性。均匀的釉层结构有助于应力的均匀分散，避免局部应力集中导致的突发性开裂。
烧成曲线中冷却阶段的精准调控
冷却阶段是喷釉亮光釉工艺中风险最高的环节，尤其是从高温峰值降至安全温度（约800℃-600℃）的区间，必须设置严密的控温程序。在此温度区间内，釉料正处于从熔融态向玻璃态转变的关键期，晶体结构正在重组，体积收缩最为剧烈。若此时降温速率过快，釉层表面迅速硬化，而内部仍处于高温软化状态，内外收缩不同步必然导致开裂。因此，工艺上通常设置一段缓慢降温的“缓冷期”，让热量均匀地从釉层内部向外传导，使应力得以逐步释放。
针对亮光釉的光泽特性，冷却终点温度的控制同样不容忽视。过低的出炉温度可能导致釉面发雾或产生微裂纹，而过高的温度则可能因余热继续作用导致釉面流淌过度或再次引发热震。通过热电偶实时监测窑内不同温区的温度变化，并结合窑炉的热工制度，动态调整风机风量或闸板开度，可以实现对冷却速率的精细化调节。对于大型窑炉，还需特别注意窑内气流组织的均匀性，避免因局部冷风直吹造成坯体受热不均，从而在宏观上形成温度梯度，诱发结构性开裂。
坯体预处理与喷釉操作的规范性
坯体的含水率与干燥程度直接影响其导热性能及与釉层的结合状态。若坯体在施釉前干燥不充分，内部残留水分在高温下迅速汽化膨胀，不仅会破坏釉层的完整性，还会与釉层冷却时的收缩产生叠加效应，加剧开裂风险。因此，入窑前的坯体含水率需严格控制在工艺标准范围内，通常要求达到平衡含水率以下，确保坯体具有足够的强度和稳定的热传导特性。
喷釉操作的规范性直接影响釉层的厚度均匀性，而厚度不均是导致应力分布失衡的另一大隐患。喷枪的压力、喷嘴距离、移动速度以及喷涂次数均需标准化操作。过厚的釉层在冷却时收缩量更大，内部应力更集中，更容易发生开裂；过薄的釉层则可能无法覆盖坯体缺陷，且在高温下易被坯体吸走釉料成分，导致釉面贫瘠。通过自动化喷涂设备或熟练工人的标准化手法，确保每片产品釉层厚度一致，能够从根本上减少因物理结构差异引发的热应力不均问题。
