矿物成分与地质成因的根本差异
瓷土与陶土虽然同属黏土家族，但在矿物组成和地质形成过程中存在着显著的排他性差异。瓷土，主要成分为高岭石，其化学结构表现为铝硅酸盐的层状结构，这种结构赋予了它极高的耐火度和较低的可塑性。相比之下，陶土的种类繁多，通常含有大量的石英、长石以及氧化铁等杂质，其矿物组成更为复杂，可塑性通常优于瓷土，但耐火度相对较低。这种微观结构的不同，直接决定了两者在后续加工和烧制过程中的物理表现。
从地质分布来看，瓷土矿床多形成于高温热液蚀变环境，经过长期的风化作用，原生岩石中的长石矿物分解形成高岭石，因此瓷土具有“白度”高、杂质少的特点。陶土则广泛分布于地表沉积层中，受地表水和生物活动影响较大，含有较多的有机质和铁钛氧化物，这使得陶土在自然状态下颜色偏深，且颗粒相对较粗。这种原生属性的差异，使得它们在作为原材料进入生产环节时，需要经过完全不同的预处理流程，包括淘洗、陈腐和练泥等步骤，以平衡其可塑性和干燥收缩率。
烧制温度与物理性能的演变逻辑
烧制过程中的温度曲线是区分瓷器与陶器的关键分水岭，这一过程伴随着严密的物理化学反应。瓷器的烧成温度通常高于1200℃，在这一高温区间内，瓷土中的矿物发生充分的熔融和玻璃相转化，颗粒间形成严密的结合，导致成品吸水率极低，通常低于0.5%。这种致密的结构使得瓷器具有优异的机械强度和半透明的质感，敲击时能发出清脆悦耳的金属声。
陶器的烧成温度范围较宽，通常在800℃至1100℃之间，具体取决于陶土的类型。在这个温度区间内，陶土并未完全熔融，颗粒之间保持着较多的孔隙结构，导致成品具有一定的吸水率。这种多孔结构使得陶器透气性良好，适合用于储存液体或发酵食品，但也意味着其机械强度低于瓷器，且表面容易吸附污渍。此外，陶器在烧制过程中容易产生较大的收缩率，对窑炉的温度控制提出了不同的技术要求，以避免变形或开裂。
紫砂泥的特殊矿物构成与双重气孔结构
紫砂泥并非传统意义上的单一黏土，而是一种含铁量较高的特殊紫砂矿岩，主要产自江苏宜兴丁蜀镇地区。其矿物组成主要包括石英、云母、赤铁矿和黏土矿物，这种复杂的多相结构赋予了紫砂泥独特的物理特性。与普通瓷土和陶土不同，紫砂泥在烧制过程中会形成独特的“双重气孔结构”。这种结构由颗粒团聚体内部的闭口气孔和颗粒之间的开口气孔共同组成，使得紫砂器物既具备严密的物理强度，又拥有卓越的透气性能。
这种双重气孔结构是紫砂泥区别于其他陶土的核心特征，它直接影响了紫砂器物的微观形态和宏观质感。在显微镜下观察，紫砂泥料的颗粒之间存在着严密的咬合关系，而颗粒内部则保持着微小的孔隙。这种结构特征使得紫砂壶在泡茶时，能够透过气孔与茶汤产生微弱的空气交换，从而延缓茶汤的氧化变质，保持茶香。同时，由于紫砂泥料本身含有较高的铁质，在氧化气氛下烧成后，表面呈现出丰富且自然的色泽变化，如红褐、紫黑、豆青等，无需施加釉料即可展现古朴典雅的质感。
烧成后的表面质感与微观形态特征

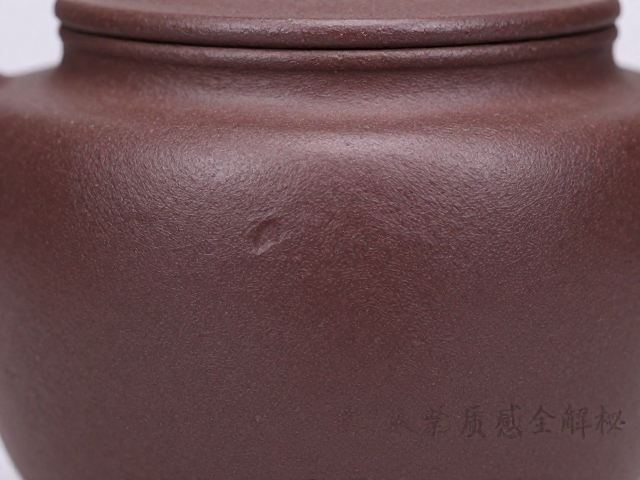

经过高温烧制后，紫砂泥料表面的质感呈现出一种独特的“亚光”效果，这种效果并非来自釉层，而是源于泥料本身的颗粒排列和烧结程度。与瓷器表面光滑如镜、玻璃相感强的视觉特征不同，紫砂表面保留了泥料颗粒的原始肌理，触感温润如玉，具有一定的粗糙度但绝不刺手。这种质感随着使用时间的推移，在茶汤的滋养和手部的摩挲下，会逐渐变得更加油润通透，形成所谓的“包浆”效果，这是紫砂器物独有的岁月痕迹。
在微观形态上，紫砂烧成后的表面并没有形成连续的玻璃相薄膜，而是由烧结的颗粒和残留的气孔共同构成。这种形态特征使得光线在紫砂表面发生漫反射，而非镜面反射，因此紫砂器物看起来内敛含蓄，不刺眼。相比之下，瓷器表面的玻璃相层使得光线发生镜面反射，呈现出明亮、清冷的视觉效果。紫砂的这种漫反射特性，使其在视觉上更具亲和力和厚重感，符合传统审美中对“温润”和“含蓄”的追求，这也是紫砂泥料在艺术表现上具有独特优势的重要原因。
