釉面开片与胎釉膨胀系数的物理关联

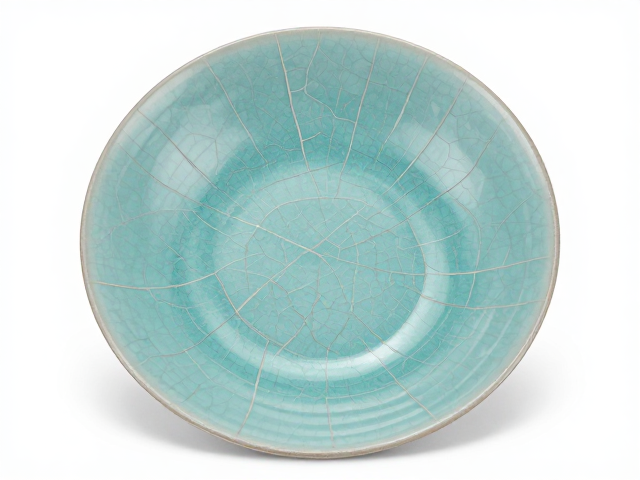

陶瓷烧制过程中，釉层与胎体在冷却阶段发生的体积收缩差异是决定开片形态的核心物理机制。当釉料的热膨胀系数大于胎体时，冷却时釉层受到的拉应力增加，一旦应力超过釉层的强度极限，表面便会形成裂纹。这种因膨胀系数不匹配导致的开片，通常表现为裂纹深邃、分布不均，甚至伴随釉层剥落或胎体开裂的风险。若两者膨胀系数高度接近，釉层处于受压或微张力的稳定状态，釉面则能保持平整光洁，不会出现明显的开片现象。

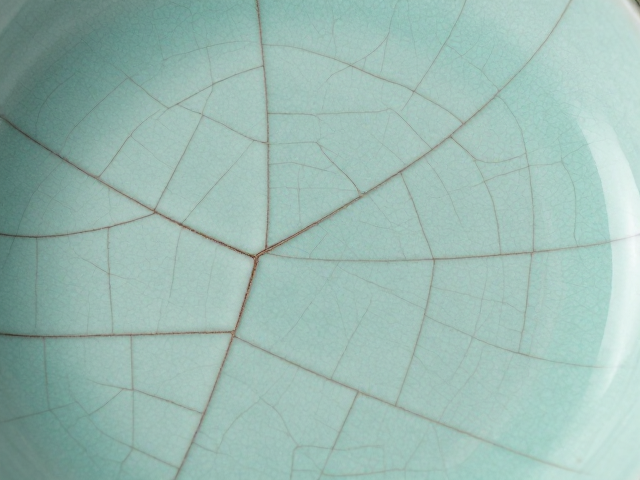

在实际工艺控制中，膨胀系数并非单一数值，而是随温度变化的一系列过程量。青釉因其铁含量较高，对烧成温度和冷却速率极为敏感，微小的温差波动都会导致釉层内部应力分布的改变。过大的开片往往源于釉料配方中石英、长石等原料比例失调，或者胎土原料中石英含量过低，导致胎体整体膨胀系数偏低。此时，釉层在冷却时过度收缩，形成巨大的内应力，促使裂纹快速扩展。因此，控制原料的化学组成和颗粒细度，是调节膨胀系数、避免开片过大的基础前提。
精准测定与计算膨胀系数的方法
获取准确的膨胀系数数据需借助高温膨胀仪进行线性膨胀测试，这是目前行业内验证胎釉匹配度的标准物理检测手段。测试时，将制备好的标准釉条和胎体样条分别置于高温炉中，记录从室温升至烧成温度过程中长度变化的曲线。通过对比两条曲线在关键温度区间的斜率和最终收缩值，可计算出两者的平均膨胀系数差值。若差值超过临界范围（通常建议控制在极小的区间内，具体视釉料类型而定），则极易在烧成后出现严重开片或崩瓷。
除了仪器检测，经验性的试片烧成也是重要的验证环节。将不同配方的釉料施于标准胎体上，在既定窑炉温度下烧成后，观察釉面状态。若釉面出现细密且均匀的冰裂纹，说明膨胀系数匹配良好；若裂纹粗大、呈网状撕裂状，甚至釉层脱落，则表明膨胀系数差异过大。通过多次调整釉料中氧化铝、二氧化硅等氧化物比例，并重复烧成测试，逐步逼近最佳的膨胀系数匹配区间，是解决开片过大的有效技术手段。
原料选择与配方调整策略
调整膨胀系数最直接的方式是改变釉料中的主要氧化物比例。增加二氧化硅（SiO2）和氧化铝（Al2O3）的含量，通常能提高釉料的熔点并降低其热膨胀系数，有助于减小与胎体的差异。反之，若胎体膨胀系数偏低，可适当在胎土中引入高膨胀原料，或在釉料中适量添加氧化钙、氧化钾等助熔剂，但需严格控制用量，以免导致釉面流淌或降低硬度。对于青釉而言，铁红或氧化铁作为着色剂，其含量变化也会影响釉层的光学性质和微观结构，需结合膨胀系数进行综合考量。
原料的纯度与颗粒细度对最终膨胀系数也有显著影响。杂质元素如钠、钾、钙等碱金属氧化物含量过高，会导致釉料热膨胀系数急剧升高，增加开片风险。因此，选用高纯度、低杂质的石英、长石和粘土原料至关重要。同时，球磨细度需达到指定目数，确保釉料颗粒分布均匀，避免局部成分不均导致的应力集中。通过精细研磨和过筛，消除大颗粒杂质，能使釉层在烧成过程中熔融更均匀，减少因微观结构缺陷引发的异常开片。
烧成工艺对膨胀系数的动态影响

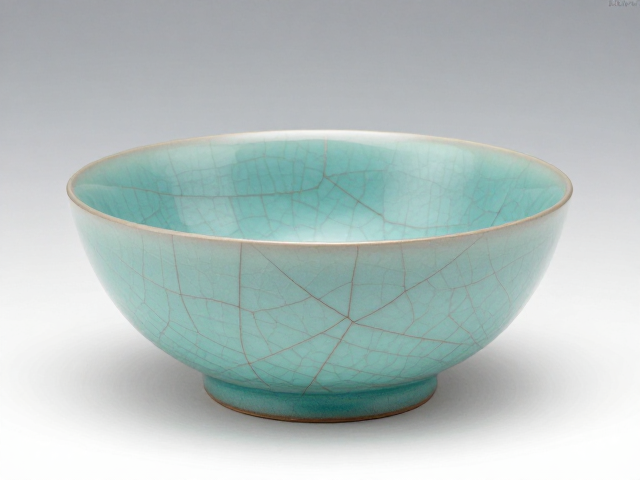

烧成温度曲线中的升温速率、保温时间和冷却速率会动态改变釉层的微观结构，进而影响其实际表现出的膨胀行为。快速冷却通常会使釉层形成更多的微裂纹以释放应力，若冷却过快且胎釉膨胀系数不匹配，极易导致崩瓷。因此，在青釉烧制中，常在高温段设置适当的保温时间，使釉料充分熔融和流平，消除内部气泡和应力集中点。随后，采用阶梯式或缓冷方式降温，让釉层和胎体同步收缩，减少因温差应力导致的开裂。
窑炉内的气氛控制也是不可忽视的因素。还原焰烧制会使釉料中的铁元素以氧化亚铁形式存在，影响釉层的颜色和粘度，进而间接影响膨胀特性。氧化焰烧制则可能使釉层更透明，但需警惕因氧化不完全导致的杂质残留。通过精确控制窑内氧分压和温度曲线，确保釉层在最佳粘度区间内完成流平和固化，能有效降低因工艺波动导致的膨胀系数偏差。定期校准窑炉温控系统，保证温度均匀性，是维持批次间产品质量稳定的关键。
成品检测与应力释放处理
烧成后的青釉制品需经过严格的应力检测，以评估是否存在隐性裂纹或过大的内应力。常用的方法包括将成品置于恒温箱中进行热冲击测试，观察其在温度骤变下的稳定性。若出现开裂或剥落，说明胎釉膨胀系数匹配不佳或烧成工艺存在缺陷。此外，利用偏光显微镜观察釉层微观结构，可识别因应力不均导致的微裂纹分布特征，为后续配方调整提供数据支持。

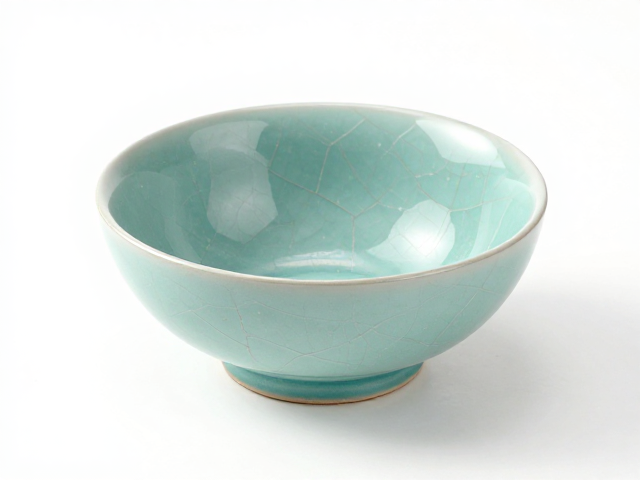

对于已烧成的青釉制品，若发现轻微开片过大但未影响结构强度，可通过回火处理进一步释放应力。将制品重新加热至低于烧成温度的特定区间，保温后缓慢冷却，使釉层内部结构发生微调，降低残余应力。这种方法虽不能根本改变膨胀系数，但能改善釉面状态，减少因应力集中导致的后期崩瓷风险。对于严重不匹配的产品，则需重新调整配方，从原料源头解决膨胀系数差异问题，确保产品质量符合标准。
