气窑柴烧中釉面应力失控的物理机制
柴烧与气窑结合的过程中，温度曲线的剧烈波动会导致坯体与釉层之间产生复杂的物理反应。釉料在高温熔融状态下表现为液态，其粘度随温度升高而降低，此时釉层表面张力会试图使釉面保持平整。然而，当窑内温度达到1200℃以上时，坯体与釉层的热膨胀系数若出现显著差异，冷却过程中两者收缩步调不一致，便在界面出形成巨大的剪切应力。这种应力若超过釉层的抗张强度，微观裂纹便会迅速扩展，最终导致肉眼可见的开片或崩裂。
此外，柴烧过程中产生的火焰路径和落灰情况会改变窑内局部的气氛，氧化或还原气氛的切换会影响釉料中金属氧化物的呈色与玻璃相形成。若升温速率过快，坯体内的水分和有机物未能充分排出，残留的气体在釉层封闭前逸出，会在釉面形成针孔或气泡。这些微观缺陷在高温下会成为应力集中点，一旦遭遇快速降温或温度骤降，裂纹极易从缺陷处蔓延，造成大面积开裂。因此，理解热膨胀系数匹配与气氛控制，是避免釉面失效的核心物理基础。
配方调整与烧成曲线优化的实操策略

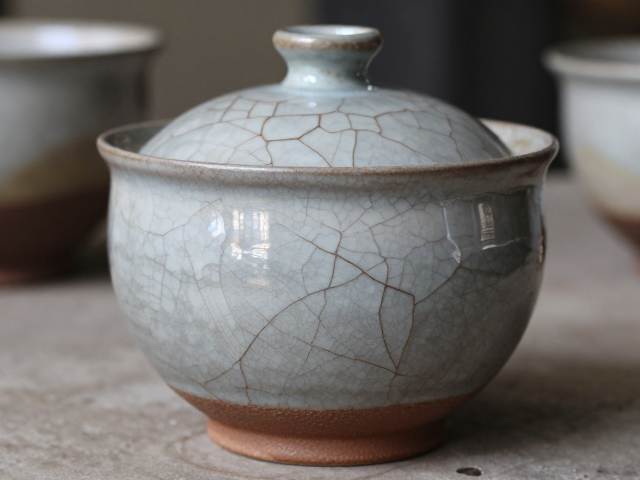

针对应力开裂问题，调整釉料配方是首要且直接的手段。降低釉料中的二氧化硅含量或引入长石、滑石等助熔剂，可以适度提高釉层的热膨胀系数，使其更接近坯体，从而减少冷却过程中的拉应力。例如，将釉料中长石的比例提升5%-10%，并适当增加氧化铝含量以增强釉层硬度，能有效提升釉面对应力分散的能力。同时，必须确保釉浆细度控制在规定范围，过粗的颗粒会导致釉层厚薄不均，局部应力集中引发开裂。
烧成曲线的精细化控制同样不可或缺。在300℃至600℃的升温阶段，必须设置缓慢的升温速率，确保坯体中的结合水和结晶水完全排出，避免蒸汽压力破坏釉层结构。进入高温区间后，保温时间的延长有助于釉料充分熔融和气泡排出，使釉层结构更加致密均匀。降温阶段应避免急冷，特别是在800℃至400℃的石英晶型转变期，缓慢降温可减少因石英相变引起的体积变化带来的应力冲击。通过精确记录每次烧成的温度曲线和釉面状态，逐步微调参数，是稳定成品率的关键路径。
常见开裂类型的鉴别与应对方案

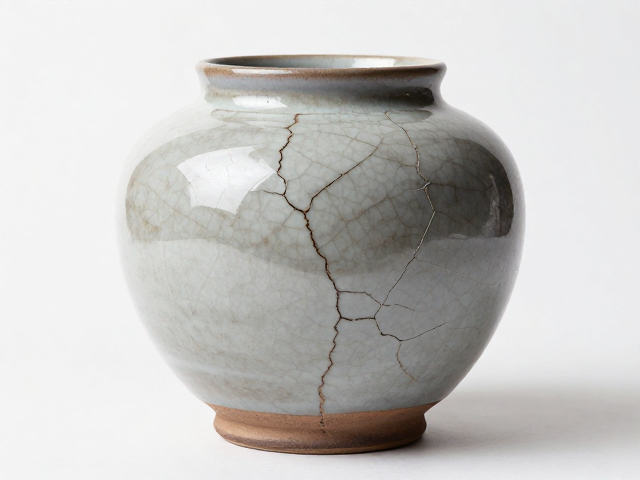

釉面出现细密如网的裂纹，通常属于“开片”，这在柴烧中常被视为一种美学特征，但若裂纹深且杂乱，则可能源于釉层过厚或冷却过快。若裂纹呈不规则的大块状剥落，多为“剥釉”，这通常意味着釉层与坯体结合力不足，可能是坯体表面过于光滑或未施底釉，或是釉料配方中碱性氧化物含量过高导致界面反应过度。对于此类情况，需在施釉前对坯体进行粗化处理，或调整釉料配方，增加界面结合层的稳定性。
针孔状裂纹或微小气孔引发的开裂，多与釉料中的有机物或碳酸盐分解不完全有关。若釉料中含有较多碳酸钙或碳酸镁，在高温分解时产生大量二氧化碳气体，若釉层粘度不足以包裹气体，气体逸出后留下的空洞在冷却时易受应力影响形成裂纹。解决此问题需确保原料经过充分煅烧，或在釉浆中加入少量有机粘合剂改善施釉均匀性，同时在烧成中期适当延长保温时间，促进气体排出和釉层致密化。通过观察裂纹形态，反向推导工艺缺陷，才能精准修正烧成效果。
